盘缸式无级变速传动总成结构设计

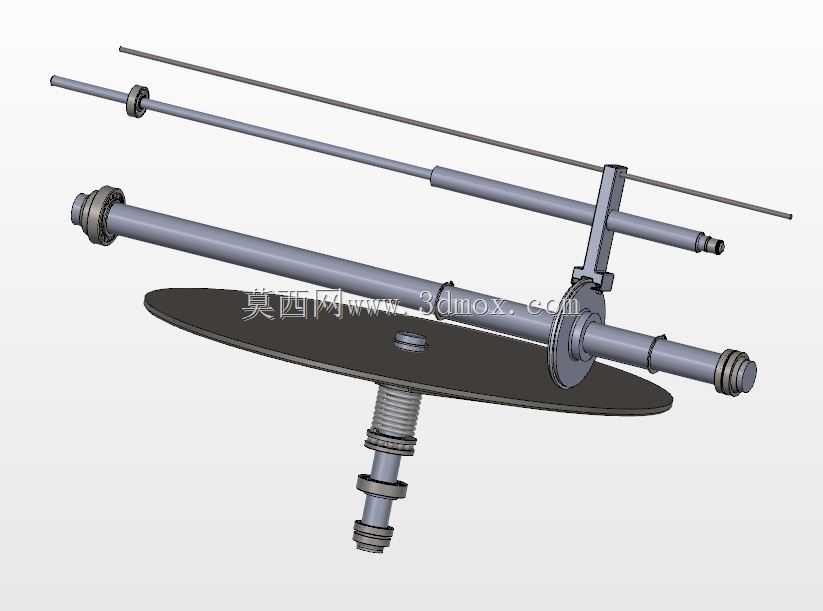

　　这套盘缸式无级变速传动结构，核心是通过摩擦盘与可动缸体的接触位置变化，连续改变传动比，区别于传统有级变速箱固定齿比的换挡逻辑，在动力输入转速恒定的工况下，可实现输出端转速的平顺无级调节，没有换挡过程中的动力中断与顿挫，在对转速连续可调有要求的小型动力传输场景中具备独特的应用价值。从实际落地场景来看，这类结构可适配小型实验动力台架、轻工输送设备的变速驱动单元、教学演示用传动实训装置，也可作为轻型代步机械、小型农用机具的变速机构原型，在不需要大扭矩传递、追求调速平顺性与结构简洁性的场合，能够替代部分复杂的齿轮变速组件，降低整体机构的零件数量与装配复杂度。整套结构的功能实现逻辑，依托水平布置的主传动轴、

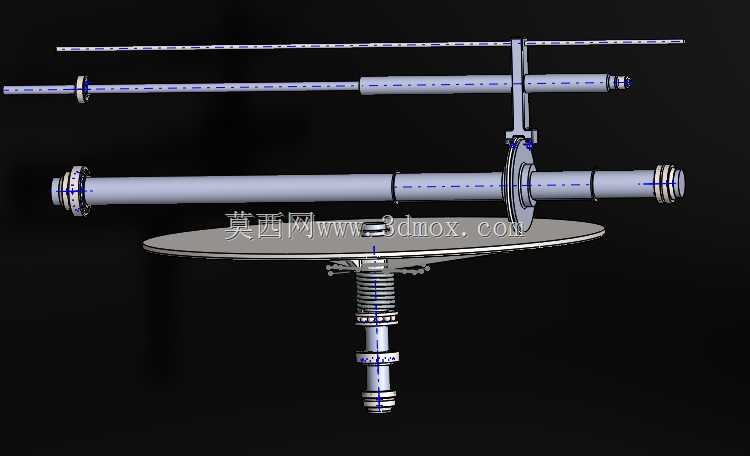

　　垂直布置的摩擦盘轴以及可沿轴向滑移的调速拨叉组件完成。动力从主传动轴一端输入后，通过轴上安装的摩擦轮与垂直布置的大直径摩擦盘端面接触，依靠接触面的静摩擦力传递扭矩；当需要调整传动比时，操纵与拨叉联动的长杆机构，带动主传动轴沿自身轴向平移，改变摩擦轮与摩擦盘端面的接触半径，输入侧摩擦轮的工作直径固定，接触半径越大，摩擦盘的输出转速越低，接触半径越小，输出转速越高，全程无需断开动力，即可完成传动比的连续变化。摩擦盘下方的输出轴集成了多组支撑轴承与限位结构，保证摩擦盘在受到摩擦轮径向压紧力时，端面跳动控制在合理范围内，避免接触应力不均导致的局部磨损加剧。从设计思路层面拆解，这套结构优先保证了调速动作的直观性与零件的可加工性。

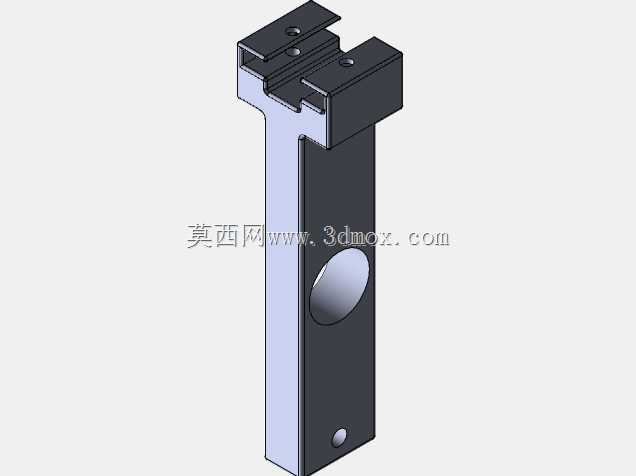

　　主传动轴采用阶梯轴设计，不同轴段分别匹配轴承内圈、摩擦轮定位面、拨叉卡槽以及端部锁紧结构，轴肩高度严格对应配合零件的定位需求，既保证了轴向定位的可靠性，也避免了过高轴肩带来的应力集中。摩擦盘采用薄圆盘式结构，在保证端面平面度与结构刚性的前提下尽可能降低转动惯量，减少调速过程中的转动冲击；盘体中心与输出轴的连接采用止口定位加周向防转的结构，保证二者同轴度，避免高速转动时出现偏心振动。调速拨叉采用跨接式结构，卡在主传动轴的环形卡槽内，拨叉的滑动面做了减摩设计，长操纵杆通过两处支撑座固定在机架基准面上，杆端预留了外接操纵机构的连接位，可直接连接手柄、拉线或电控执行器，适配手动与自动调速的不同改造需求。外形尺寸与安装边界方面，

　　整套机构的主体轮廓沿主传动轴轴向延伸，总长度由两端轴承座的安装间距决定，摩擦盘的直径是垂直方向的最大尺寸，安装时需要在摩擦盘圆周方向预留足够的安全防护间隙，避免运转过程中异物卷入。主传动轴两端的轴承座采用标准法兰式安装结构，安装孔位的中心距、孔距公差可直接匹配常规轻型设备的安装基板，输出轴的轴端长度与配合直径预留了联轴器、带轮或链轮的安装空间，可直接对接后续负载。垂直方向上，摩擦盘下方的输出轴支撑段需要预留至少等于轴径1.5倍的安装空间，用于轴承端盖与密封件的装配，整套机构的底部安装平面为统一基准面，安装时只需保证基准面的平面度，即可快速完成三轴的位置度找正，降低现场装配的调试难度。结构中所有回转零件均做了静平衡适配设计，摩擦轮与主传动轴装配后可通过配重做动平衡校正，在常规工作转速区间内能够将振动控制在允许范围。接触面的摩擦材料可根据实际传递扭矩的需求更换，在不改变主体安装尺寸的前提下，仅通过更换摩擦轮外圈材质、调整摩擦轮与摩擦盘之间的压紧力，即可适配不同的负载扭矩需求，具备较强的衍生改造空间。
