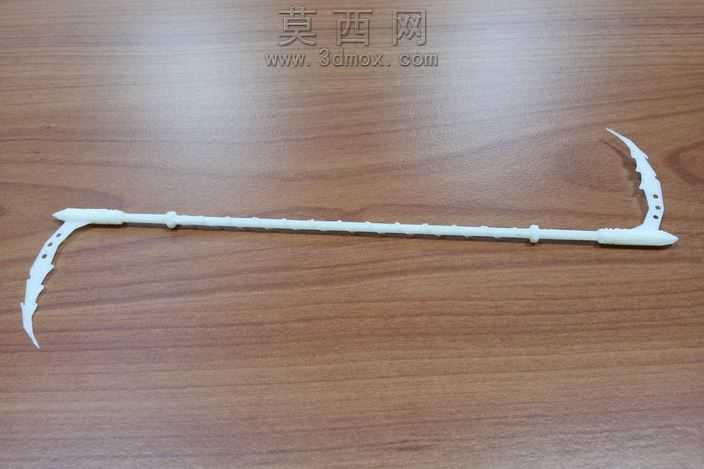

适配3D打印的双头弯刃长柄冷兵器造型

ABS材质熔融沉积成型最容易出现的翘曲问题，在这类带双侧弯弧刃口的长杆类造型上格外突出，两端刃部的悬垂角度接近45度临界值，长杆中段的壁厚如果均匀设置，打印过程中每层冷却收缩的应力会顺着杆身传导，直接把两端刃口拉得偏离预设位置，甚至出现层间开裂。刃口部分的曲面不能做太薄的锐边，FDM工艺的挤出丝宽有固定下限，0.2mm层厚下如果把刃口做的小于0.8mm，打印时丝料无法充分附着，会出现大量毛边甚至断料，把刃口做0.3mm的圆角过渡，既保留视觉上的锋利感，又能让每层丝料都有足够的搭接面积，打印完成后只需要简单打磨就能达到预期的视觉效果。长杆上的防滑环槽不能做的太深，1mm的深度刚好能在不削弱杆身结构强度的前提下，增加手持的摩擦力，环槽的边角做R0.5的圆角，避免打印时出现支撑残留，后期处理不用反复打磨沟槽内部。两端镰刀头和长杆的衔接位置，做了1.5mm的渐变过渡，没有直接做直角拼接，直角位置在打印时是应力集中点，稍微受力就会断裂，渐变过渡能让应力顺着杆身分散，就算打印完成后拿在手里把玩施力，也不会出现衔接处断裂的问题。刃部的镂空装饰孔不能做的太小，直径小于3mm的孔打印时需要加内部支撑，拆支撑的时候很容易把孔边弄崩，把孔的直径统一设为4mm，孔边做0.2mm的倒角，不用加支撑就能直接打印成型，拆件后孔壁光滑不用额外修整。打印摆放的时候不能把长杆水平放在平台上，那样整个杆身都需要加支撑，而且支撑接触面会留下大量痕迹，后期打磨工作量极大，把模型倾斜42度摆放，让两端刃口的悬垂角度刚好低于支撑临界值，只有刃尖极小部分需要加少量支撑，不仅能减少支撑材料的消耗，还能让整个杆身的层纹方向顺着受力方向，大幅提升成品的结构强度。材质配色上选哑光银灰的ABS耗材，不用额外做喷漆处理，打印完成后用丙酮蒸汽轻微熏蒸表面，就能消掉层纹做出金属质感，刃口部分稍微打磨出一点高光，就能模拟出金属冷兵器的质感，不用复杂的后处理工序就能达到不错的展示效果。这类造型打印完成后可以作为创意摆件，也能作为3D打印实训的练习案例，能让学习者快速掌握长杆类带悬垂结构的摆放技巧、壁厚设置的工程取舍，还有应力集中位置的结构优化方法，避开FDM打印常见的翘曲、断料、支撑难拆除的问题。
