直升机3D网格曲面造型设计作品

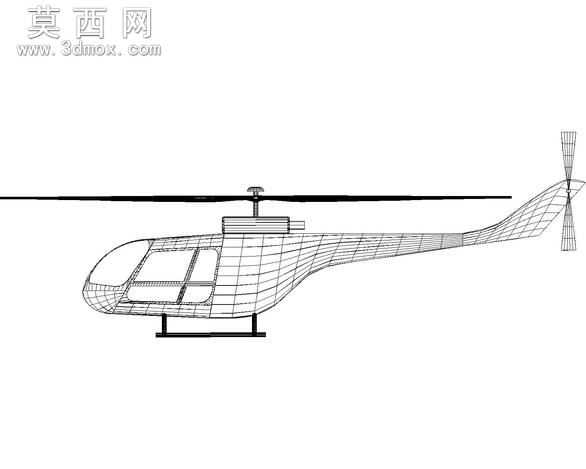

本作品为直升机的3D网格曲面造型设计，整体采用线框网格的呈现形式，完整还原了常规单旋翼带尾桨直升机的整体外观轮廓与结构比例。建模过程中首先梳理直升机的整体气动外形逻辑，从机头的流线型曲面开始搭建基础线架，机头部分采用圆润过渡的曲面构型，匹配直升机前飞过程中的减阻需求，驾驶舱区域预留出风挡与侧窗的轮廓边界，线框排布贴合舱体的曲面弧度，保证曲面过渡的顺滑度。机身中段从驾驶舱向后平滑收窄，过渡到尾梁结构，尾梁采用细长流线型设计，线框网格沿尾梁轴向均匀排布，保证尾梁整体的直线度与曲面连续性，尾梁末端延伸出尾桨安装基座，尾桨部分的网格结构单独构建，匹配尾桨的支撑与传动结构轮廓。主旋翼部分搭建了完整的桨毂与桨叶线框，桨叶采用长条形平直翼型的轮廓设计，线框沿桨叶展向分布，还原桨叶的翼型曲面特征。起落架部分采用滑橇式构型，两根平行的滑橇通过支撑结构与机身底部连接，线框结构准确还原了滑橇起落架的支撑角度与连接位置。整个建模过程以网格曲面构建为核心，所有曲面的边界线都经过曲率校验，保证相邻曲面之间G2连续，没有出现曲面褶皱或者曲率突变的问题，线框网格的密度根据曲面的曲率变化调整，曲率大的机头、机身过渡区域网格排布更密集，曲率平缓的尾梁区域网格适当放宽，在保证造型精度的同时优化了模型的拓扑结构。整体造型严格参照真实直升机的比例进行设计，各部件的相对位置、尺寸比例都符合通用直升机的设计规范，既可以作为曲面建模的练习参考案例，也可以作为航空相关科普展示的基础模型使用，网格线框的呈现形式也能够直观展示出直升机曲面造型的构建逻辑，帮助理解复杂曲面产品的建模思路。
