无人机主起落架机轮结构三维设计

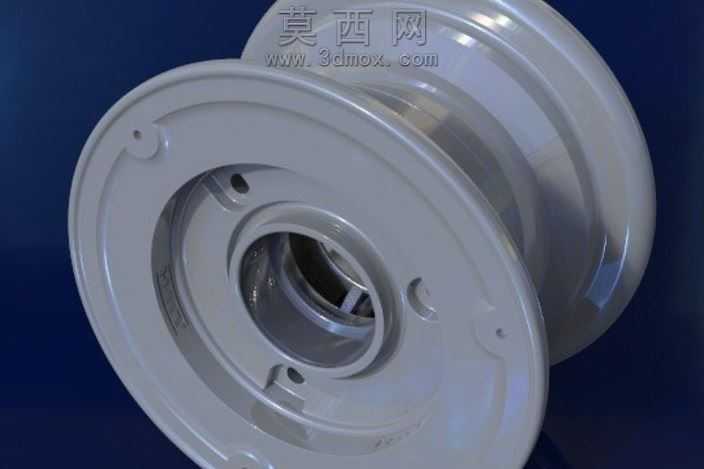

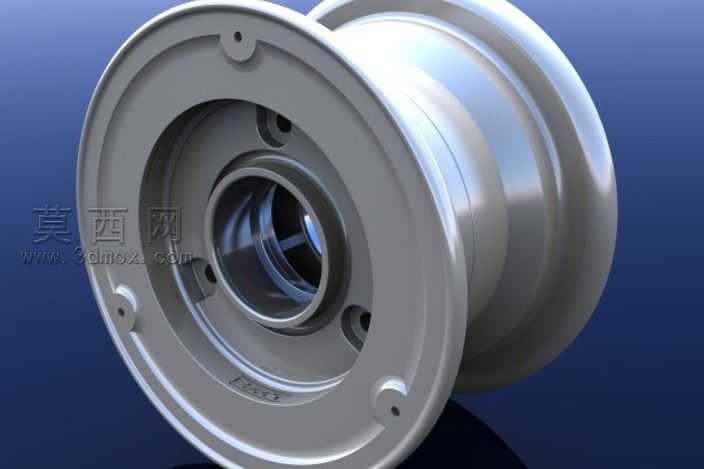

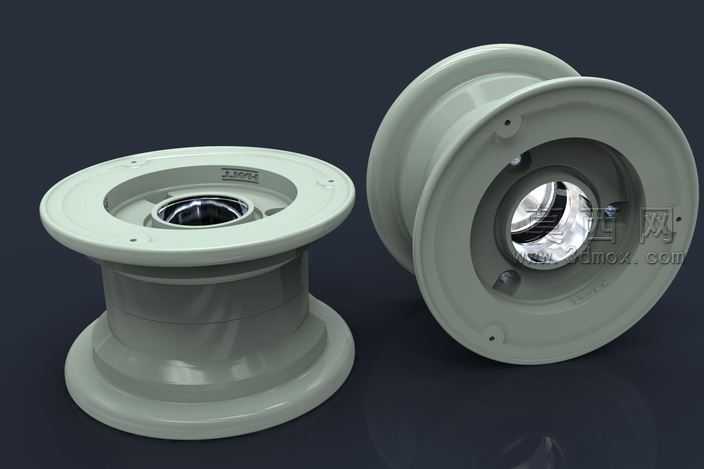

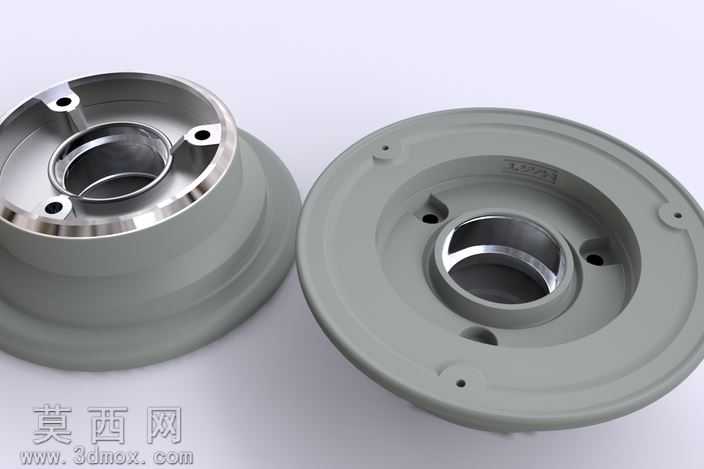

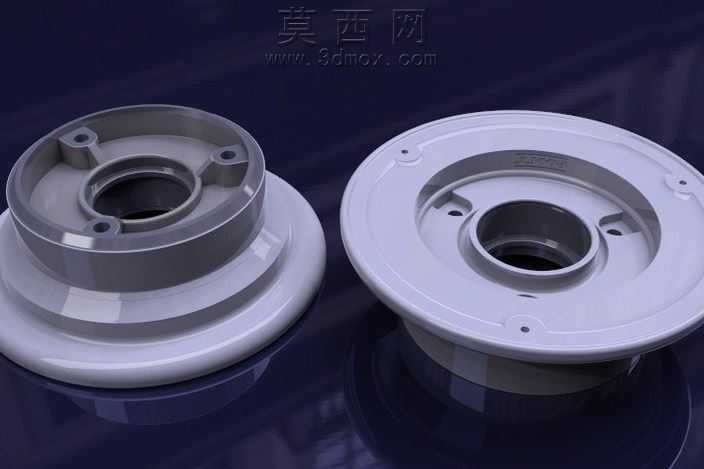

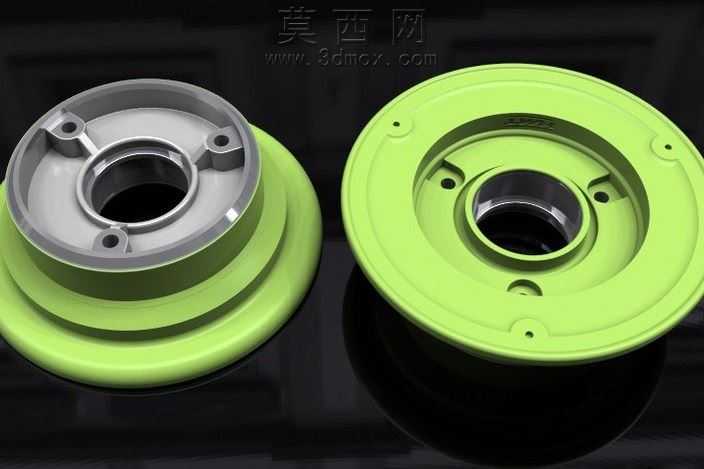

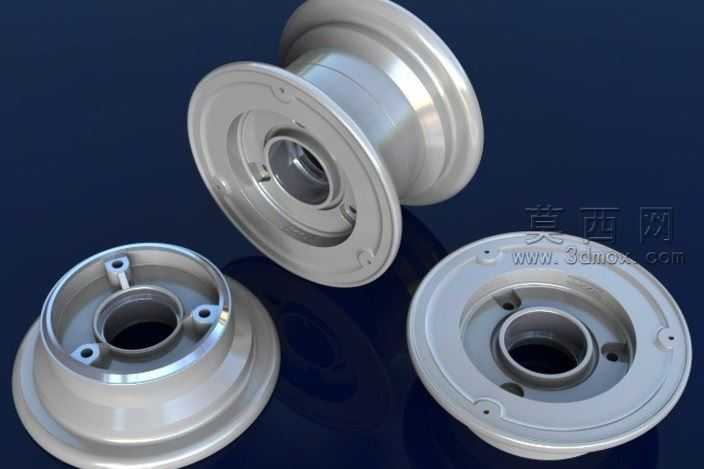

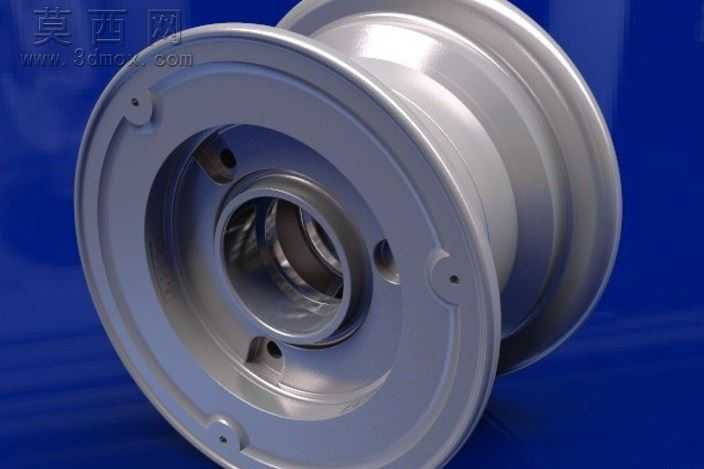

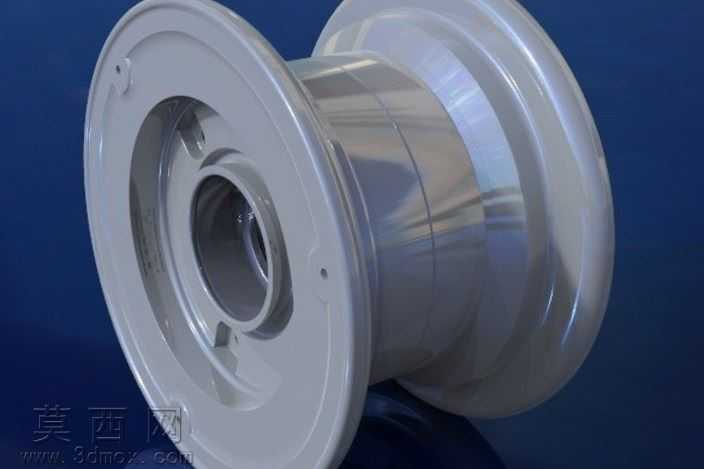

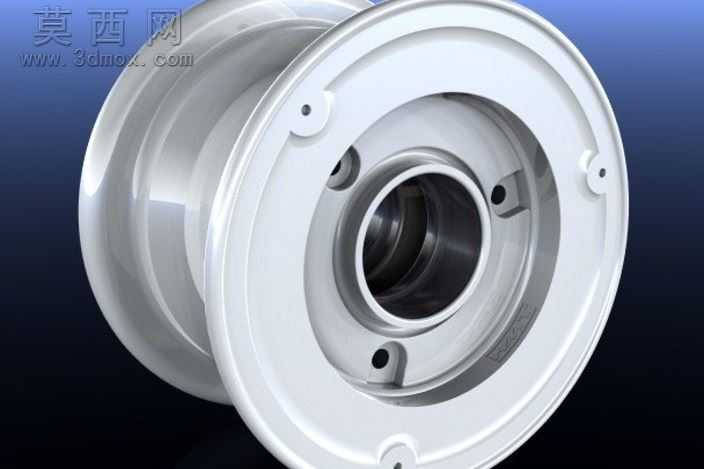

本作品为无人机主起落架配套机轮的三维设计成果，建模阶段依托主流三维CAD软件完成全参数化特征构建，首先以回转体基础特征搭建机轮的主体轮廓，精准匹配1吨级无人空中系统的承载需求，对轮辋、轮毂的过渡圆角、安装孔位进行逐一特征绘制，所有安装孔的位置度、孔径公差均参照航空级零件设计规范设定，保证后续装配的同轴度与配合精度。渲染阶段采用金属材质物理着色方案，还原铝合金基材的哑光金属质感，对机轮加工面的高光反射、非加工面的漫反射效果进行分层调试，搭配深蓝色纯色背景突出零件的结构轮廓，通过多角度布光展现轮体内部的腔体结构与外部的加强筋布局，让整体渲染效果兼具工业设计的严谨性与视觉表现力。材质设定上，主体采用航空常用铝合金材质参数，模拟实际加工后的表面处理效果，未额外添加冗余的涂装材质，还原零件本身的金属属性。结构设计上，该机轮采用两半对合式结构，通过铝合金螺栓实现轮体的紧固连接，设计过程中取消了额外的轴承结构与螺栓冗余配置，在满足1吨承载指标的前提下最大化简化结构，降低零件自重与装配复杂度，轮体中心的轴孔尺寸、周边的安装定位孔均经过受力仿真校验，确保起落架着陆冲击、滑行承载工况下的结构强度裕度符合设计要求。整体设计思路围绕小型无人机起落架的轻量化、高可靠性需求展开，在保证结构强度的前提下尽可能精简零件数量，减少不必要的传动与连接结构，既降低了机轮本身的重量，也减少了后续维护的复杂度，所有结构特征均可直接对接后续的工程出图与加工制造环节，参数化的建模逻辑也支持后续根据不同载荷需求快速调整轮体尺寸、孔位参数，适配不同吨位的无人机平台使用。
