skyrich锂离子电池结构设计

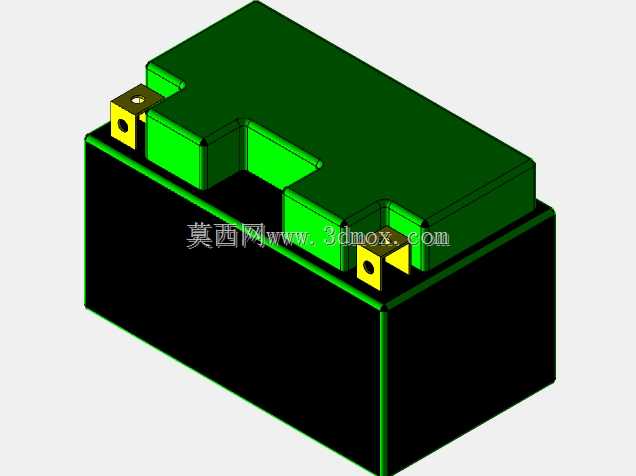

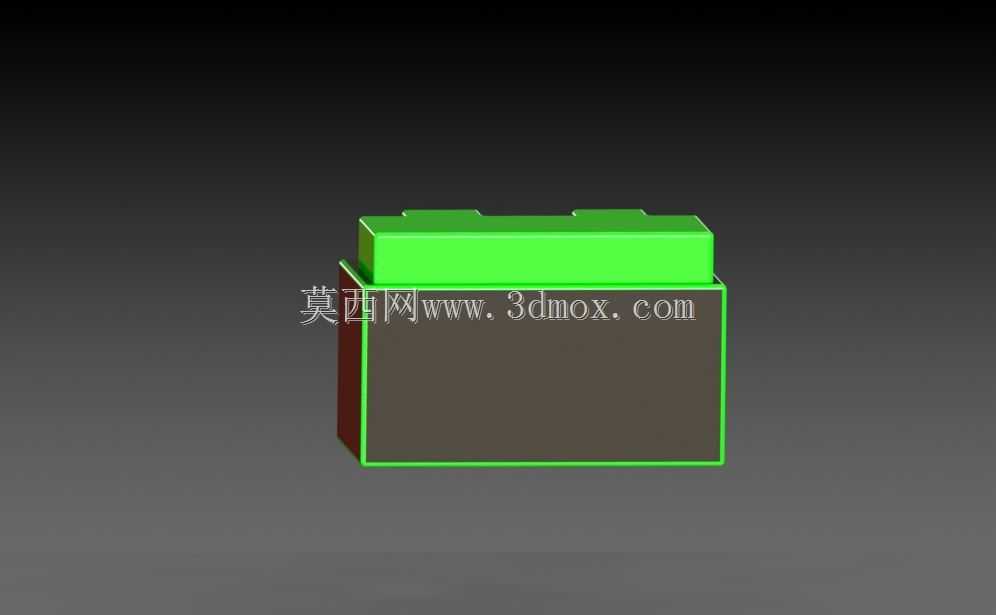

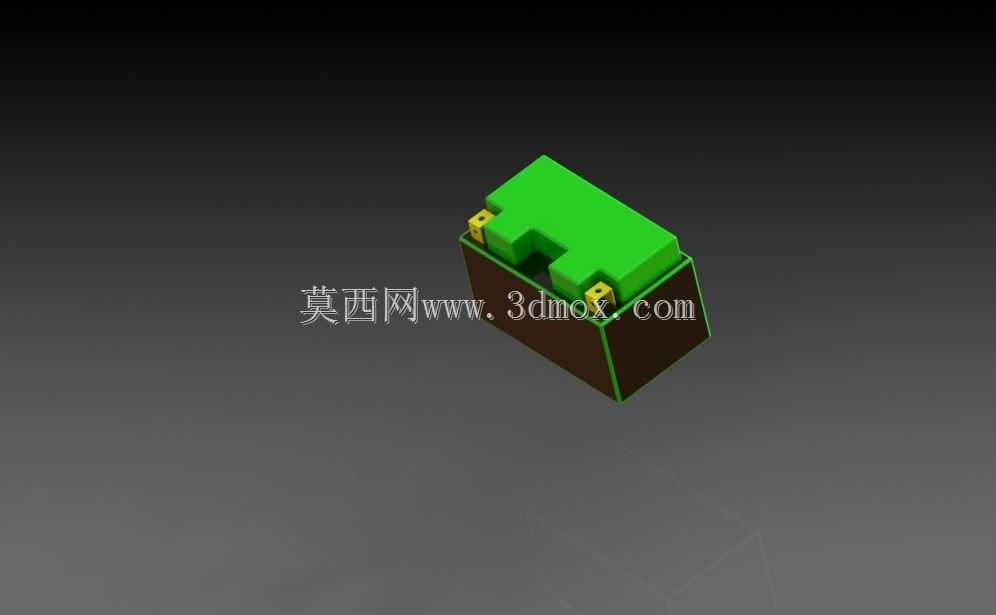

　　这款锂离子电池的三维结构面向小型电子设备、便携仪器以及嵌入式控制单元的供电需求，在整机布局阶段需要同时考虑电芯本体、保护板、极耳连接和外壳防护之间的空间关系。模型呈现的是典型的紧凑型锂电包形态，主体由黑色电芯区域、上部绿色电路板以及白色外包壳体组成，能够直观反映电池在装配完成后的外部轮廓与内部堆叠关系。对于结构工程师而言，这类模型的价值不只在于展示外观，更在于帮助确认电池仓边界、接插件位置、固定方式以及与周边PCB、线束和壳体筋位的干涉情况。

　　从实际用途看，锂离子电池常作为手持终端、检测仪表、小型传感节点、低功耗控制板和便携装置的能量来源。设备选型时，不能只关注容量参数，还要结合放电能力、温升、充放电保护、安装空间和维护方式进行综合判断。该模型把极片连接区布置在电芯顶部，保护板紧贴电芯上端，这种方式有利于缩短电流路径，降低连接阻抗，同时让侧面保持较为完整的平整面，便于在狭窄设备仓内通过胶接、卡扣或压条固定。顶部绿色区域对应保护与连接电路，通常承担过充、过放、过流和短路保护功能，在结构设计中需要预留绝缘距离，避免金属外壳或相邻导电件直接接触。

　　外形尺寸与安装边界是电池结构设计中最容易被忽视的环节。该电池整体接近规则长方体，边角带有轻微过渡，适合嵌入矩形电池仓。布置时应优先保证电芯主体不被螺钉柱、加强筋或外壳分型面挤压，顶部电路板区域需要保留足够的安全间隙，尤其是焊点、裸露铜箔和接插件附近，应通过绝缘片、挡墙或壳体凹槽进行隔离。若设备存在跌落、振动或冲击工况，电池侧面和底面不宜悬空，应利用壳体筋位、泡棉或橡胶垫形成限位，防止电芯在仓内窜动。对于需要频繁拆卸的设备，电池包外侧应预留拔取空间，避免完全依赖线束拖拽进行拆装。

　　设计思路上，该结构体现了小型锂电包常见的分层堆叠逻辑：电芯提供主要体积，上部电路板完成电气保护与接口转换，外部壳体则承担绝缘、防护和尺寸约束。三维建模时需要重点控制总高、总宽和总长三个外包尺寸，因为这些尺寸直接决定电池仓的最小空间。顶部元件的高度差也必须准确表达，否则在整机装配中可能出现盖板压到元件、线束被夹住或绝缘片无法安装的问题。极耳与电路板之间的连接区域应保留折弯余量，不能把模型建成完全刚性的贴合状态；实际生产中，极耳需要通过焊接与保护板连通，折弯半径和焊点位置都会影响良品率与抗疲劳性能。

　　在行业应用场景中，这类电池模型常用于设备早期布局评审。结构设计人员可以把它放入整机装配体，检查电池与外壳、屏幕、主板、按键和连接器之间的距离；电气工程师可以据此评估走线方向、保护板接口位置以及温升空间；工艺人员则能提前判断电池装入方向、工装定位面和检测点布置。若设备需要通过相关安规评估，电池周边还应考虑绝缘距离、异常排气方向以及热扩散防护，不能把电池完全密封在没有任何缓冲和隔离的狭小腔体内。

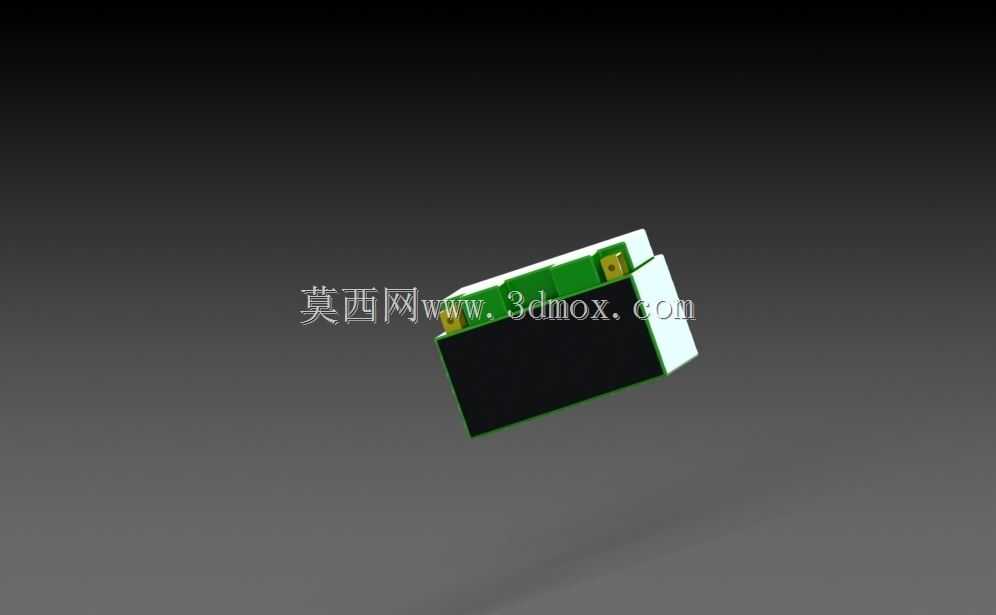

　　从建模表达来看，模型对主体色块和顶部元件进行了简化，但足以支持方案阶段的空间校核。黑色主体对应电芯外包区域，建模时应保持表面连续、棱边清晰，便于后续赋予材质和进行干涉检查；顶部绿色电路板需要体现元件高度差异，即使不建立全部精细器件，也应通过简化包络体表达最高元件边界；白色外壳部分则用于展示最终装配后的视觉比例和防护范围。对于需要输出工程图的场景，还应进一步补充定位基准、关键尺寸公差、安装面平面度要求以及与电池仓配合的间隙建议。

　　电池安装固定方式需要结合设备重量和使用环境确定。若设备长期处于静止状态，可以采用背胶、双面泡棉胶或壳体压条固定；若设备经常移动或承受振动，则应增加电池挡块、绑带或框架式限位，避免胶层长期受剪切力。顶部电路板附近不宜设置尖锐的压紧结构，防止绝缘层破损。线束出口位置应避开螺钉装配路径和外壳合模线，同时在三维模型中保留线束最小弯曲半径，避免实际装配时导线被强行弯折。

　　总体而言，这款锂离子电池结构模型适合用于小型电子设备的供电模块布局、电池仓设计校核和装配关系验证。它把电芯、保护板和外壳三个关键部分整合在同一紧凑空间内，能够帮助设计人员在方案阶段发现尺寸冲突、固定不足和绝缘隐患。对于三维建模从业者来说，建立这类模型时应把重点放在外包络准确性、顶部元件高度、安装面定义和相邻部件间隙上，而不是单纯追求外观渲染效果。只有把电气连接、结构防护和整机装配边界同时考虑进去，电池模型才能真正服务于产品开发。
