单槽18650电池固定托架含铅结构

　　该结构件面向单节18650圆柱电芯的固定与导电连接需求，常见于小型储能模组、便携电子设备、实验测试治具、低压供电盒以及需要快速更换电芯的手持装置中。实际使用时，电芯沿槽体轴向推入，两端由限位结构约束径向窜动，侧面与底部的接触区域承担定位、承托和导电过渡作用。对于需要频繁拆装电芯的场景，托架不仅要保证装入后不松动，还要避免取放过程中刮伤电芯外皮，因此槽口边缘、端部挡边和接触片位置都需要在建模阶段反复核对圆角、间隙与让位关系。

　　从功能上看，单槽托架并不是简单的容纳槽，而是兼顾绝缘支撑、电极接触、导线引出和装配定位的复合零件。槽体内腔按18650电芯标称直径预留合理间隙，既能吸收电芯外径公差，也能防止过紧造成装入困难。端部设置圆形接触位，可配合弹簧片、焊片或导线形成正负极连接；侧壁小孔用于导线穿过、触点固定或卡扣定位，使装配后导线走向明确，不会在壳体内随意晃动。含铅材料的选择通常对应特定导电、焊接或阻尼要求，在需要软质接触、易焊接或降低接触电阻的场合具有实用价值，但结构设计时仍需关注材料厚度对强度和接触稳定性的影响。

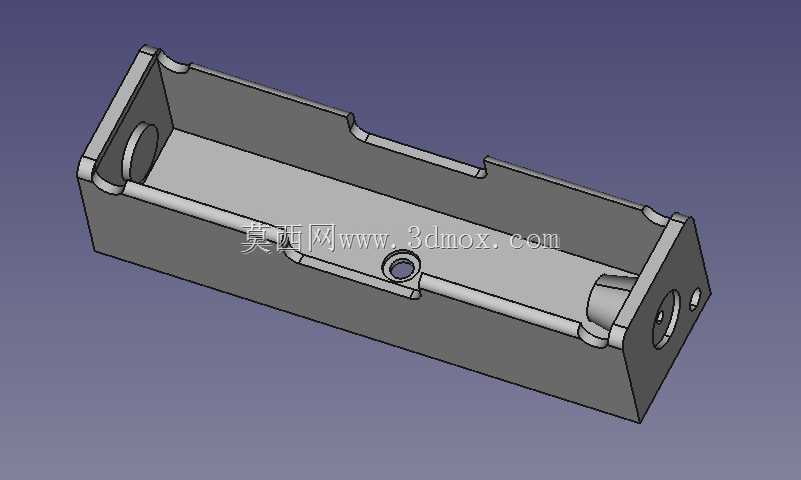

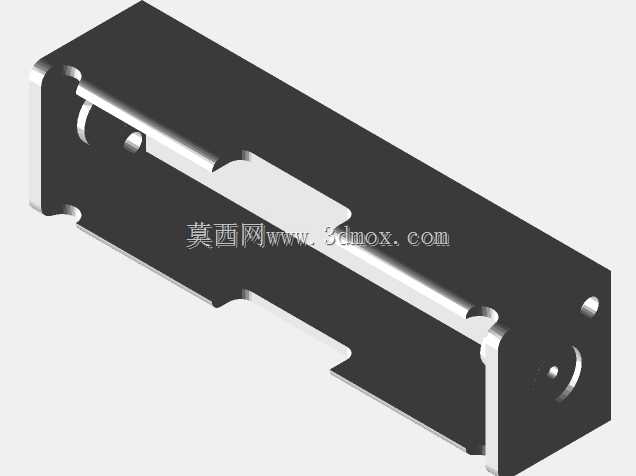

　　设计思路上，模型优先保证电芯轴线方向的定位可靠性。槽体两侧立边形成主要支撑面，底部平面承担电芯重量，端部封闭或半封闭挡边限制轴向位移。若托架安装在受振动的设备内，仅靠重力放置并不可靠，需要在槽体外侧预留螺钉孔、卡扣位或粘接面，使托架与外壳形成刚性连接。图中结构可见端部小孔和侧壁局部凸台，这些特征可用于安装紧固件、定位销或导电片，建模时应将其作为装配基准，而不是孤立的装饰特征。

　　外形尺寸方面，槽体长度需覆盖单节18650电芯的主体长度，并在两端留出电极接触件的压缩或焊接空间；宽度方向由电芯直径加上两侧壁厚决定，高度则以电芯放入后不高出装配干涉面为限。安装边界需要重点核对三项内容：一是电芯装入后顶端与设备外壳之间的安全距离，二是导线从侧壁或端部引出后的弯曲半径，三是相邻元器件或电池槽之间的爬电距离。若该托架用于多联排布，侧壁厚度和外侧定位面会直接影响相邻槽位中心距，必须在装配草图中先确定排布间距，再反推托架外轮廓。

　　结构细节上，槽口边缘采用圆角过渡可降低应力集中，也便于电芯滑入；底部局部开孔或缺口有利于减重、排屑和观察接触状态；端部接触区周围的凸台能够限制接触片旋转，避免焊点受扭。对于含铅构件，厚度不宜单纯按普通塑料件思路设计，过薄会导致装配变形，过厚则增加重量并浪费材料。三维建模时应先建立电芯参考体，再以电芯外包络面为基础偏出内腔，随后叠加壁厚、端部挡边、安装孔和导线让位槽，这样能直观检查干涉情况。

　　在工程应用中，这类托架常被放入注塑或钣金壳体内部，与开关、保护板、导线和输出端子共同组成电池仓。若设备存在跌落风险，端部挡边高度需要覆盖电芯端面边缘，防止电芯从轴向滑出；若设备长期处于温度变化环境，则要考虑材料热膨胀与电芯膨胀带来的尺寸变化，内腔间隙不能按最小极限状态设计。导电连接路径应尽量短，导线穿孔处避免锐边，必要时在模型中增加护线圈或翻边结构。

　　从建模完整性角度看，该模型适合用于电池仓干涉检查、装配演示和接触件位置确认。结构工程师可在此基础上扩展为双槽、四槽或多联阵列，也可将侧壁安装孔调整为卡扣结构以适应免螺钉装配。对于需要开模或加工的版本，还应进一步补充拔模斜度、加工余量、孔位公差和电极片装配间隙，使三维模型不仅具备外观展示价值，也能直接服务于后续样机制作与小批量装配。
