青铜材质门窗垂直插销式锁闭构件

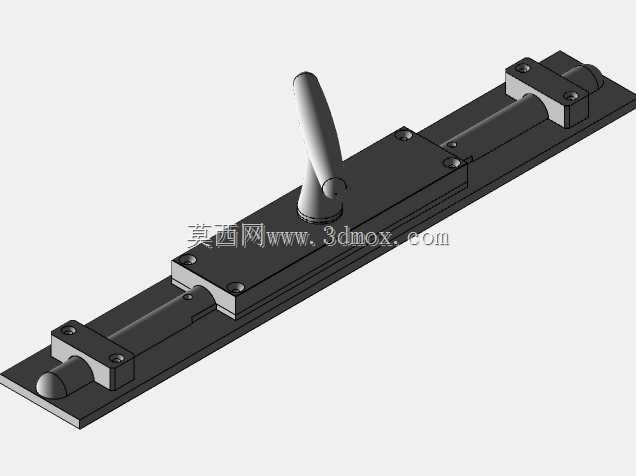

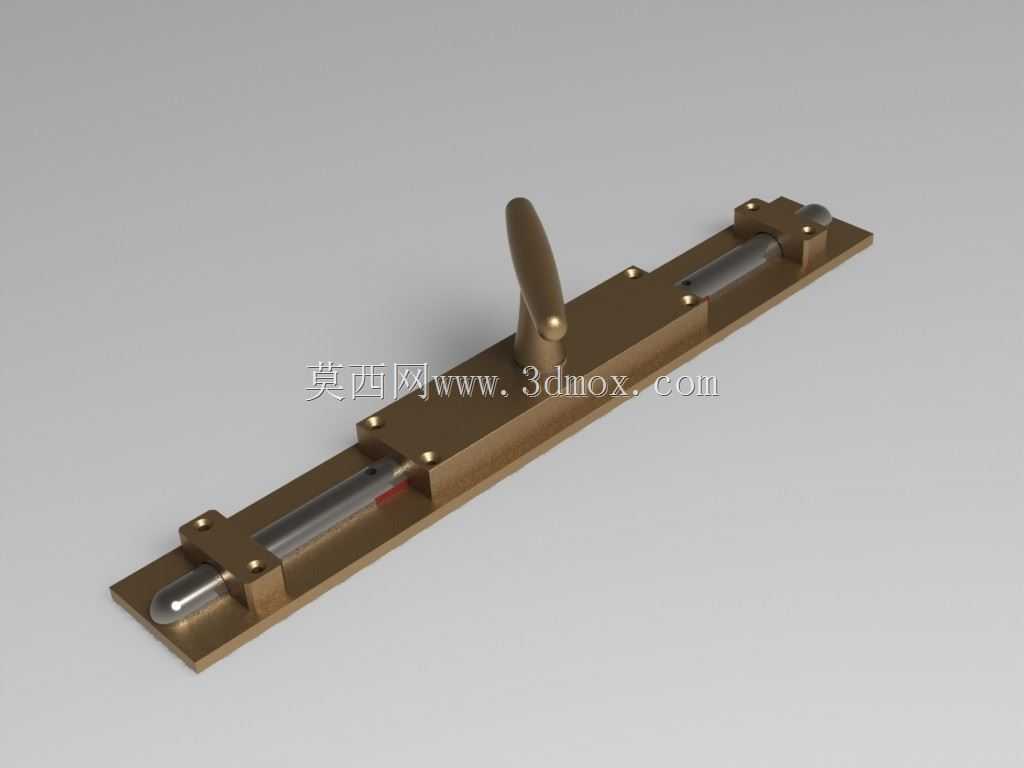

　　该锁闭构件以青铜作为主体加工材料，整体采用长板式基座搭配滑动锁舌与立式拨柄的结构形式，主要应用于仿古铜窗、厚重实木门、景观庭院铜门以及对耐候性有较高要求的户外围护隔断中，承担门窗扇闭合后的位置锁定功能，阻止外力随意推动窗扇或门扇发生位移。从实际安装边界来看，长条形基座沿门窗扇的侧边方向布置，基座上预留多组沉头安装孔，安装时可直接通过螺钉将基座贴合固定在门窗扇的型材表面或木质基材上，不需要在门窗扇内部开凿深槽，对既有门窗改造场景的适配性较强。锁舌沿基座长度方向做直线伸缩运动，锁舌伸出后可插入门窗框对应位置预先加工的锁孔内，形成贯穿式的限位约束，相比单点卡扣式锁具，这种长行程插销结构在承受侧向推力时，受力点沿锁舌轴线分布，

　　抗撬动性能更稳定。立式拨柄位于基座中段，拨柄与内部滑动拨块采用联动设计，操作人员握持拨柄沿基座长度方向推动，即可带动锁舌完成伸出与收回动作，拨柄的握持段做了圆弧过渡处理，手部施力时不会出现尖锐棱角硌手的问题，同时拨柄的行程终点设置有限位结构，可避免锁舌伸缩过位导致卡滞。基座与锁舌的配合面采用平面贴合导向，锁舌在滑动过程中两侧均有基座侧壁约束，径向窜动量被控制在较小范围内，长期使用后即使出现轻微磨损，也能依靠青铜材料自身的耐磨特性维持滑动顺畅度，不会像薄铁皮冲压插销那样轻易出现变形卡阻。青铜材料本身在户外潮湿、雨淋、日晒的环境下不易发生锈蚀，表面形成的氧化层还能进一步延缓腐蚀进程，因此该构件也适合用于沿海高盐雾区域的建筑门窗，

　　不需要额外做镀锌或喷塑防腐处理，金属质感的外观也能与铜质门窗的整体风格保持统一。在结构设计层面，基座上的固定支座采用分段式布置，既为锁舌提供多点支撑，也减少了基座与门窗扇的贴合面积，安装时即使基材表面存在轻微平面度误差，也能通过调整各固定点的锁紧程度让基座保持平直，避免锁舌滑动受阻。锁舌的端部做了圆弧导头处理，在门窗扇闭合过程中，即使锁舌与框体锁孔存在少量位置偏差，导头也能顺利滑入锁孔，降低对安装对位精度的苛刻要求。拨柄与滑动块的连接部位承受反复推拉的交变载荷，设计中通过加宽连接截面、分散应力集中区域的方式，降低长期使用后连接部位断裂的风险。从选型适配角度看，这类长板式插销更适合门扇或窗扇高度较大、需要在中部设置锁点的场景，

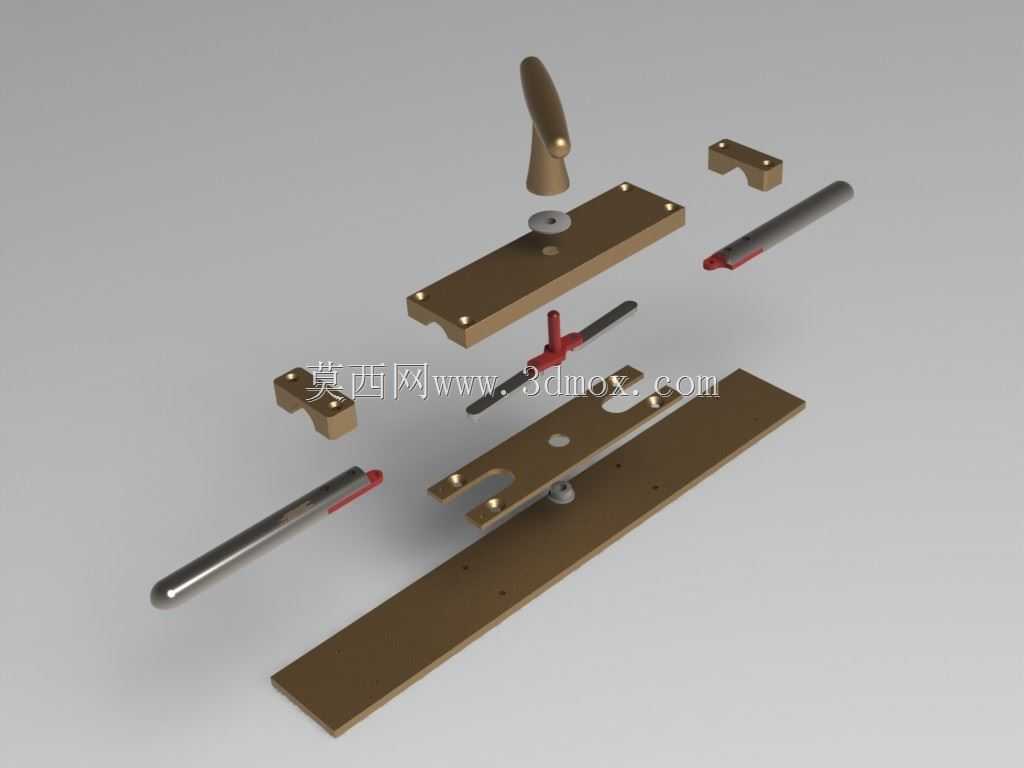

　　相比安装在扇端的短插销，中部锁点能够减少门窗扇受外力时的挠曲变形，提升整体闭合后的密封性与稳固性。在三维建模过程中，需要重点还原基座各安装孔的位置度、锁舌与基座导向槽的配合间隙、拨柄转动与直线滑动的联动关系，同时还原青铜材质的表面质感与各棱边的倒角细节，保证模型用于装配校验时能够准确判断安装空间是否存在干涉，也能直接用于外观效果展示与加工工艺参考。
