带Rotto倾斜转动机构的粗铁窗结构

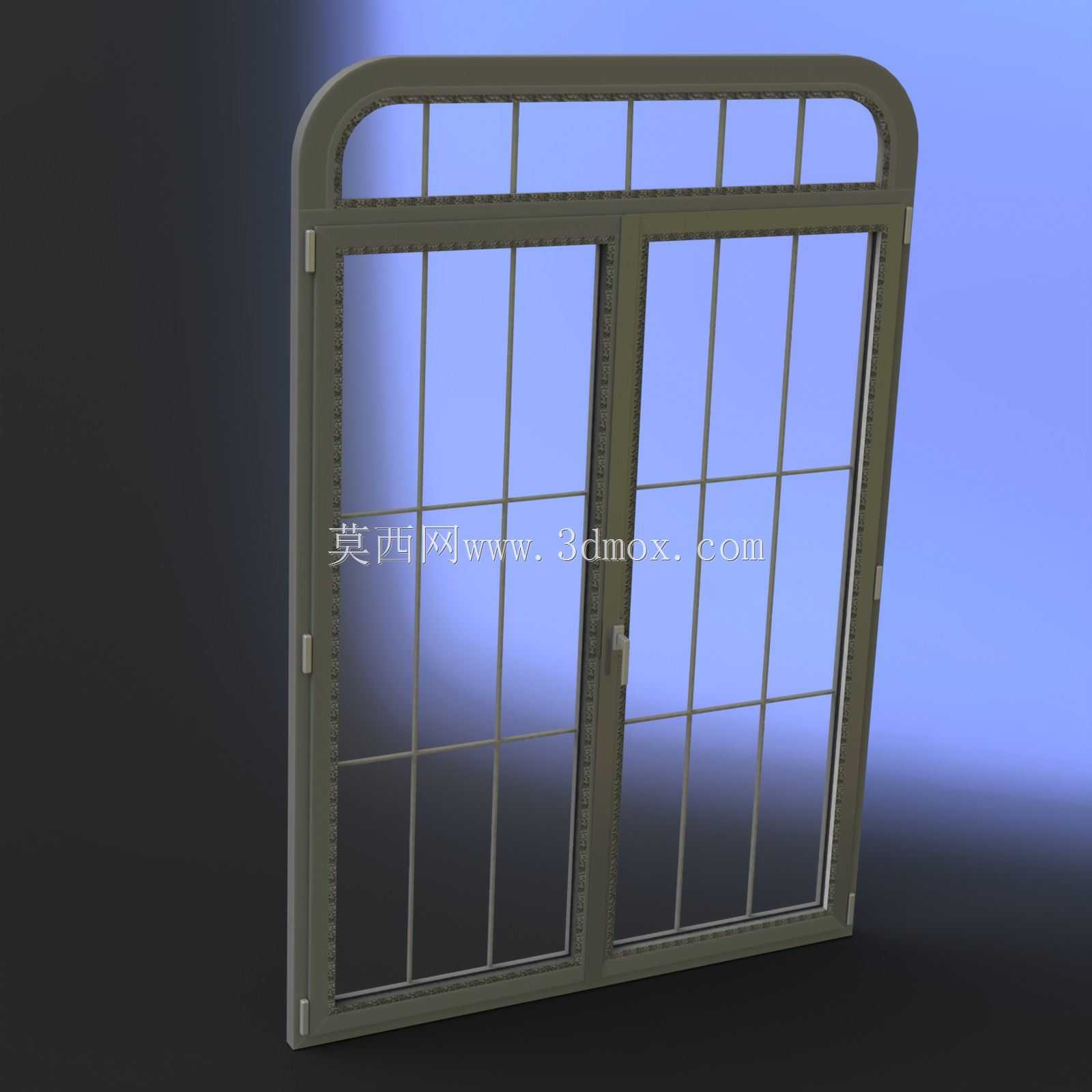

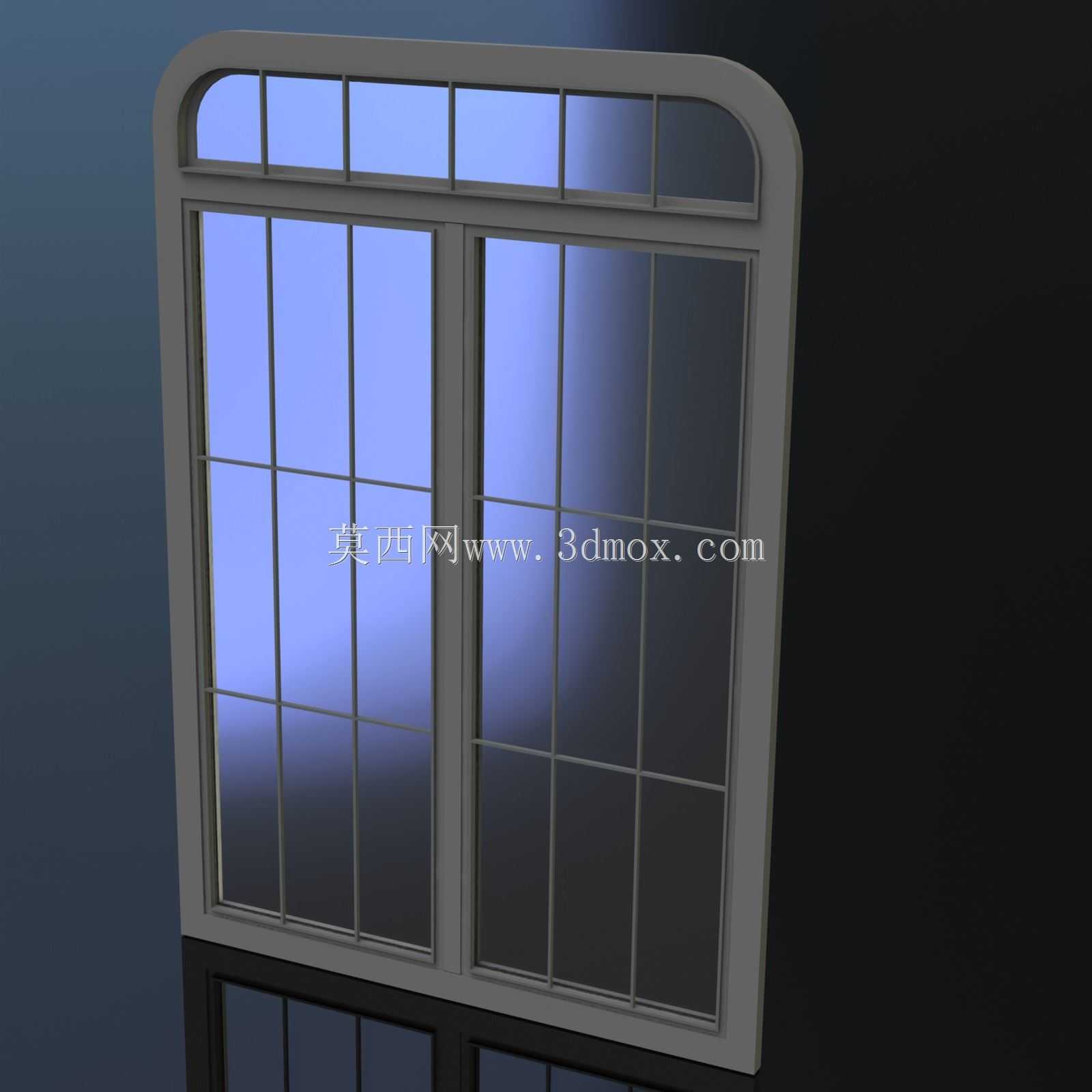

　　粗铁型材窗体在工业附属用房、仓储隔间、设备围挡区域以及需要兼顾采光与防护的场所并不少见。这类窗体不同于普通民用平开或推拉窗，往往需要在有限的洞口内实现玻璃面的角度调整，既保证日常通风，又能在关闭状态下形成连续的金属防护网格。图中结构采用双扇对开式粗铁框体，顶部设置圆弧过渡的固定亮子区域，整体外轮廓与建筑洞口的配合边界清晰，框料截面厚重，分格条纵横交错，能够在玻璃外侧形成稳定的受力骨架。

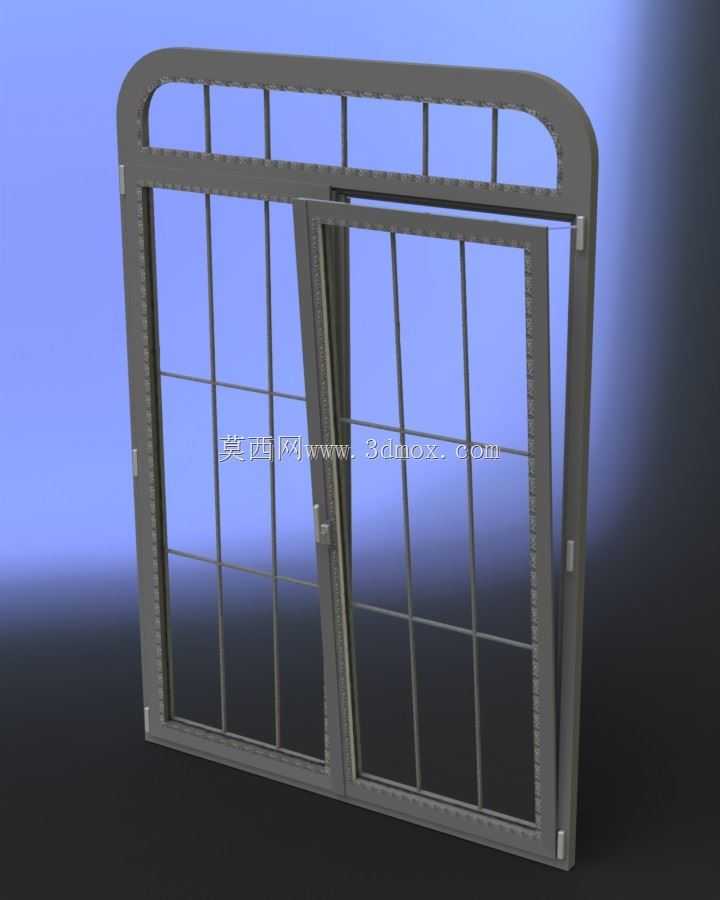

　　从机构布置看，Rotto倾斜转动组件隐藏在框体连接区域，没有采用外露的复杂撑杆，而是通过型材内腔与侧边铰接点配合，使窗扇在开启时既能绕竖向边界产生转动，又能相对窗体平面形成一定倾角。这种运动方式适合需要引导气流方向的场所：窗扇不完全贴向墙面，而是以倾斜状态悬停，室外气流进入室内时可被导向上部或侧部，避免直吹设备或操作人员。对于有粉尘、少量飞溅物的车间环境，粗铁框的分格还能降低单片玻璃受冲击后的碎裂扩散风险，金属条本身承担主要防护载荷，玻璃主要承担采光与封闭作用。

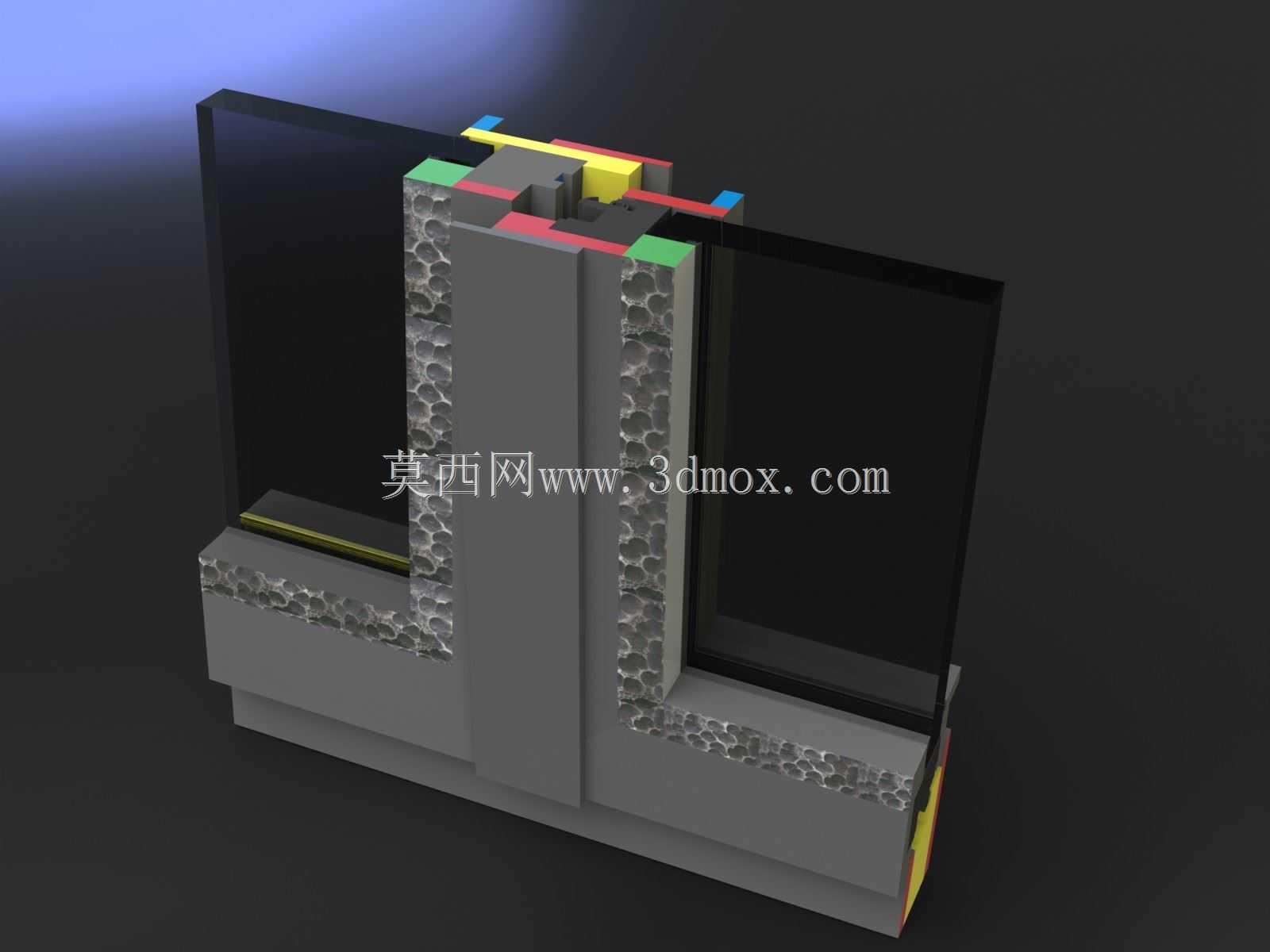

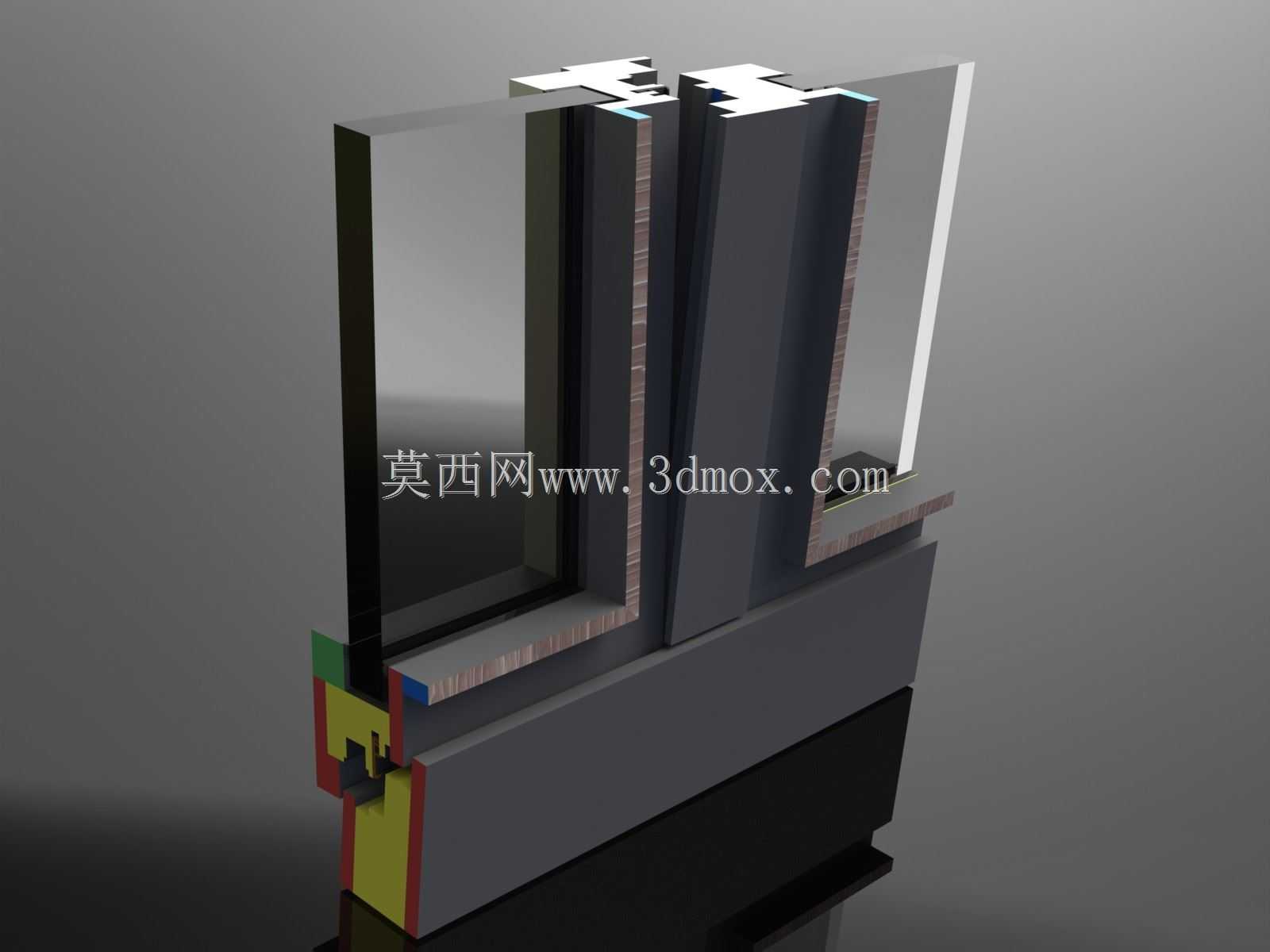

　　设计这类窗体时，首先要确定的是建筑洞口与外框的安装边界。顶部圆弧段不能简单按矩形窗处理，其曲率半径、直段高度以及与两侧竖框的交接位置，都会影响预制铁框的下料和现场焊接变形控制。外框与墙体之间需要预留安装调整间隙，侧边用于容纳转动铰链和限位构件，底部则要考虑排水、积灰以及清扫空间。双扇中间的对缝位置是密封和锁闭的关键，粗铁型材刚度较大，若制造时对角线偏差过大，扇体闭合后会出现局部缝隙不均，因此三维建模阶段需要把框料截面、焊接余量以及装配基准统一起来。

　　窗扇的分格并非单纯装饰。横向和纵向铁条把大面积玻璃分成若干小矩形，单片玻璃尺寸减小后，整体抗冲击性能提升，也便于后期更换。亮子区域位于顶部，通常保持固定，主要补充高处自然光；下部两扇为活动扇，承担通风和清洁功能。活动扇的重心位置需要与Rotto机构匹配：若铰链轴过于靠近边缘，开启时扇体会有明显外倾趋势，对限位件强度要求高；若轴向内偏移过多，则会占用室内侧空间，并影响窗扇完全闭合。模型中把转动关系、型材壁厚和玻璃镶嵌槽一并表达，能够直接用于检查运动干涉。

　　在实际用途上，这种粗铁窗常见于厂房辅助间、锅炉房外侧、老旧厂区改造以及需要复古工业风格的商业空间。它的核心不是精密启闭，而是在坚固防护、自然采光和角度通风之间取得平衡。倾斜开启状态下，窗扇与墙面形成稳定夹角，配合摩擦或机械限位，可以在多档位置保持悬停；遇到风雨需要快速关闭时，双扇对中合拢，锁点位于中缝附近，操作路径短。粗铁表面通常后续做除锈、底漆和面漆处理，模型中保留的焊缝、拼角和型材交接细节，可为表面处理前的打磨工序提供依据。

　　建模思路上，应先建立洞口控制线和外框中心面，再沿路径生成粗铁型材截面。顶部圆弧亮子需要单独处理弯弧料与直料的交接，避免玻璃压条线条在转角处断裂。活动扇部分要以机构运动为核心：先确定Rotto组件的转轴、连杆或滑块行程，再反推扇框与外框的避让距离。玻璃不宜建得过厚或过薄，应与镶嵌槽、密封条和压条空间相匹配；分格条的交接处要保持连续，避免出现视觉上的错位。由于整体构件多为细长杆件，装配时容易累积公差，三维环境中应把每个框扇作为独立子装配，便于检查对角线、扇间间隙和开启轨迹。

　　尺寸边界方面，宽度方向由双扇加中间密封缝控制，高度方向分为顶部亮子、主采光区和下部边框，圆弧顶部决定了最大安装高度。现场安装时，外框不能直接紧贴洞口结构，需为膨胀螺栓或焊接连接件留出操作空间；窗扇开启范围内不应存在管道、桥架、设备外壳等障碍物。若用于工业场所，还应核对开启后净通风面积、窗台高度以及维护人员擦拭玻璃时的可达性。通过三维模型提前确认这些边界，能够减少型材下料后的返工，也让Rotto倾斜转动机构在真实窗体上的动作更加可靠。
