正齿轮箱内部传动结构设计方案

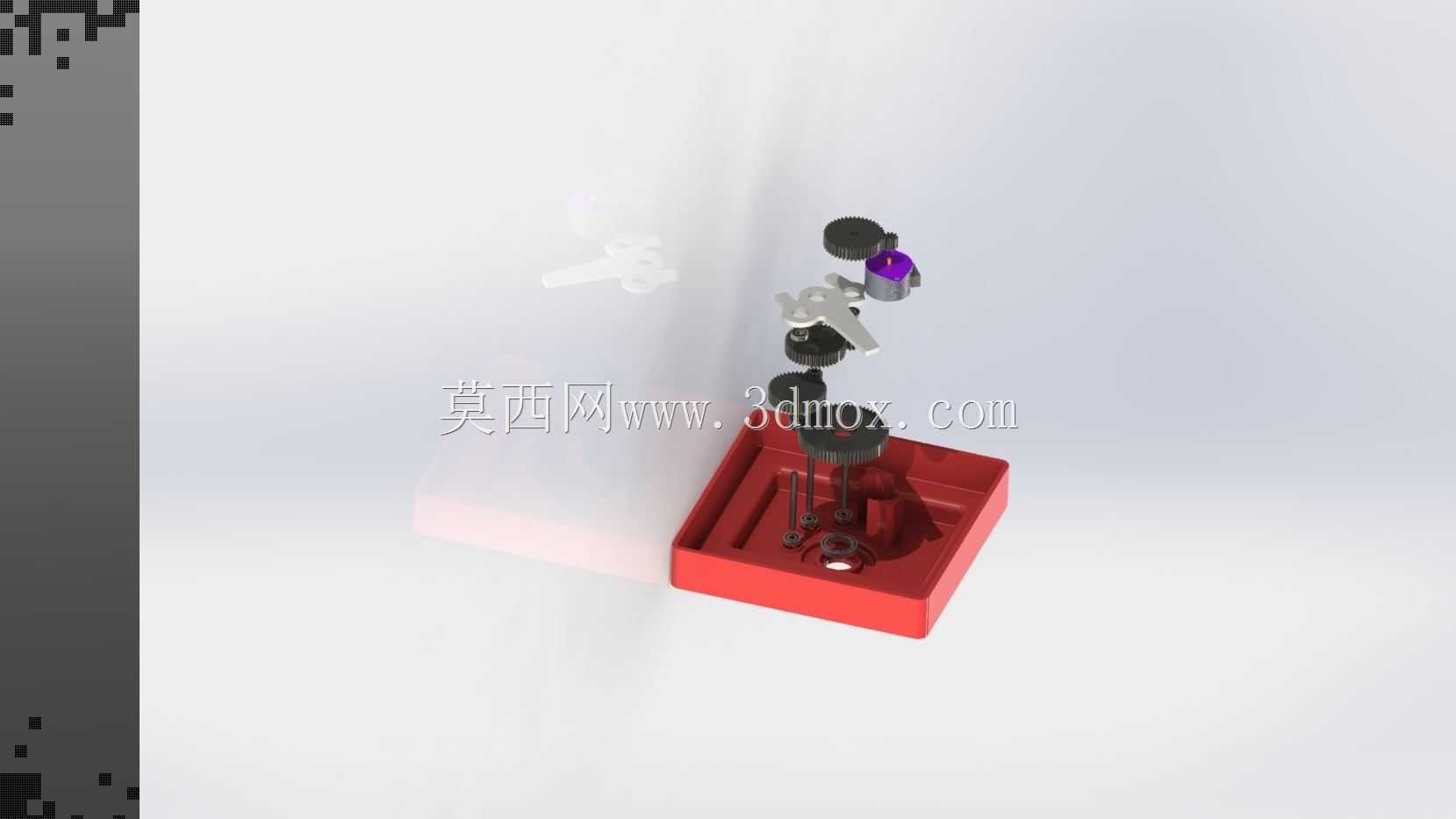

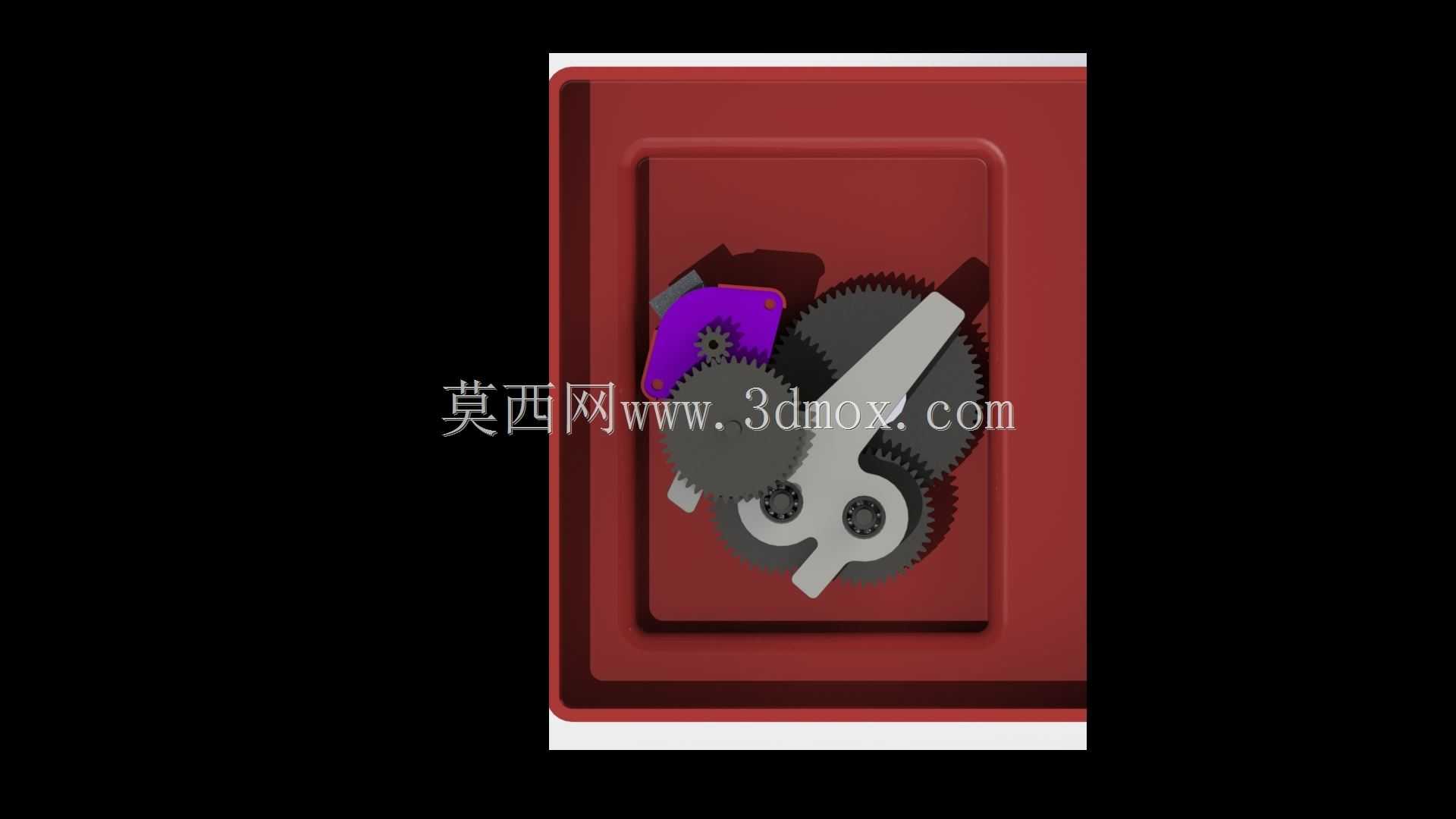

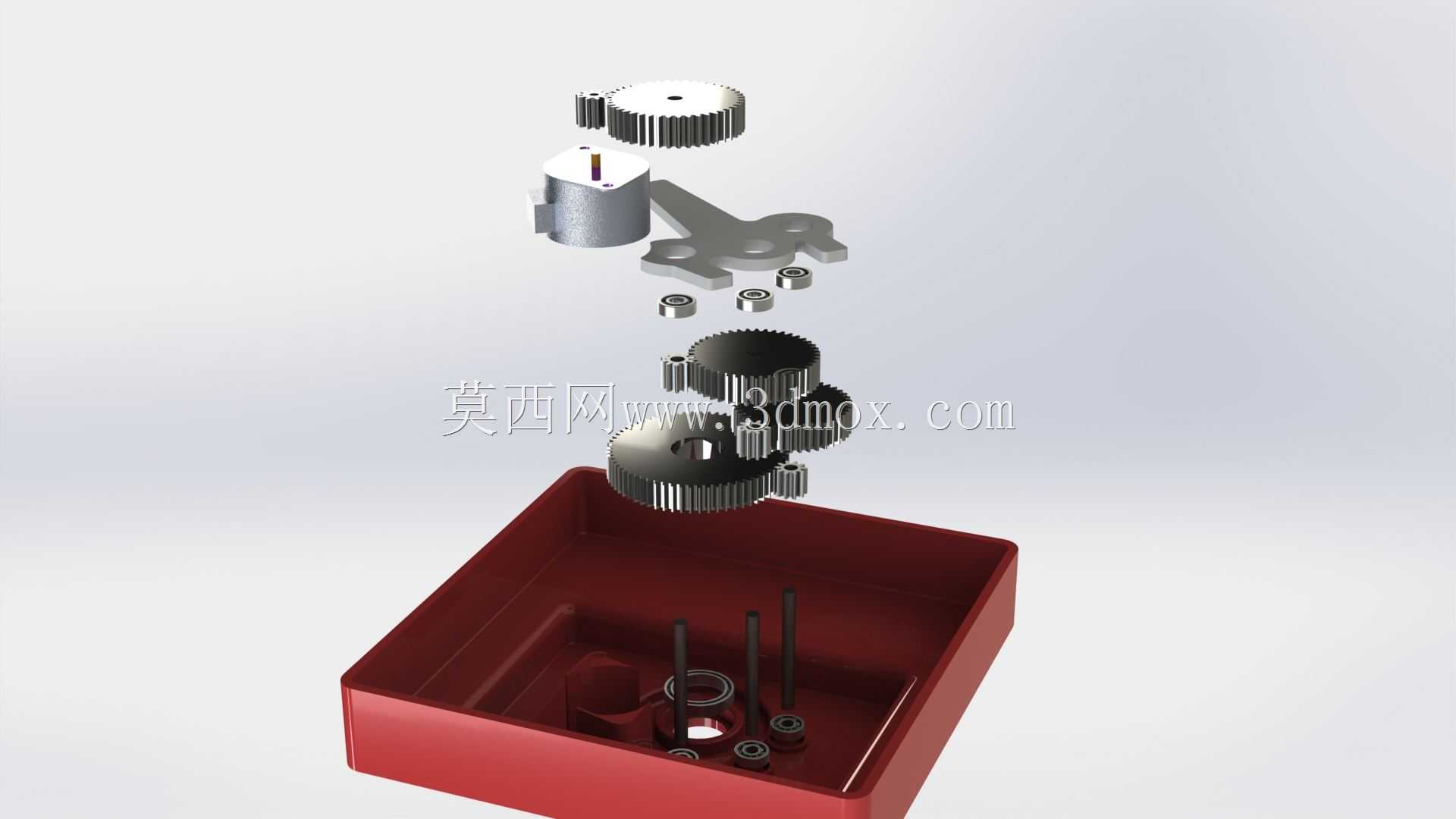

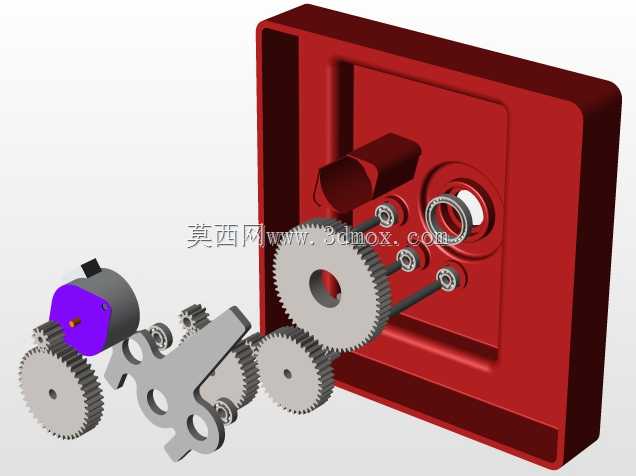

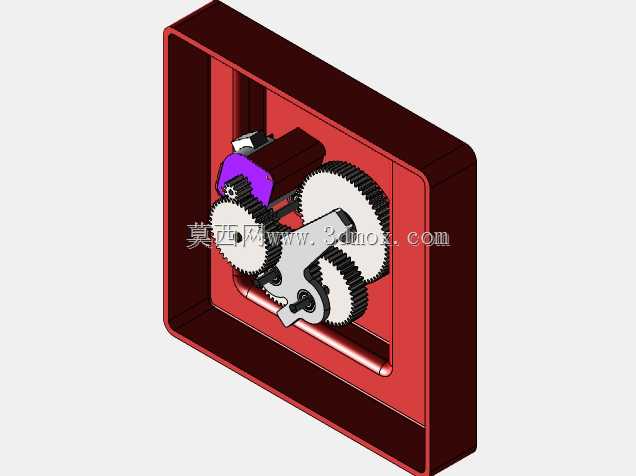

　　这套正齿轮箱的结构设计，核心围绕小空间内的定轴齿轮传动展开，箱体采用开放式折弯壳体承载内部传动组件，所有齿轮均为直齿圆柱齿轮，啮合过程中无轴向分力，对箱体侧壁的轴向支撑要求更低，适合中小载荷、对传动效率要求较高的低速传动场景。从实际应用来看，这类齿轮箱常嵌入小型实验装置、教学演示台、轻工输送辅机或者手动调节机构中，用来传递旋转扭矩、匹配输入输出转速，也可作为多级减速单元的基础模块，对接动力源与执行端。设计过程中首先要敲定的是传动比分配，图中可见三级啮合的齿轮排布，输入轴的小齿轮依次带动中间轴双联齿轮，最终将动力传递到输出端的拨臂构件，每一级的齿数差直接决定总减速比，齿数选择既要避开根切临界值，

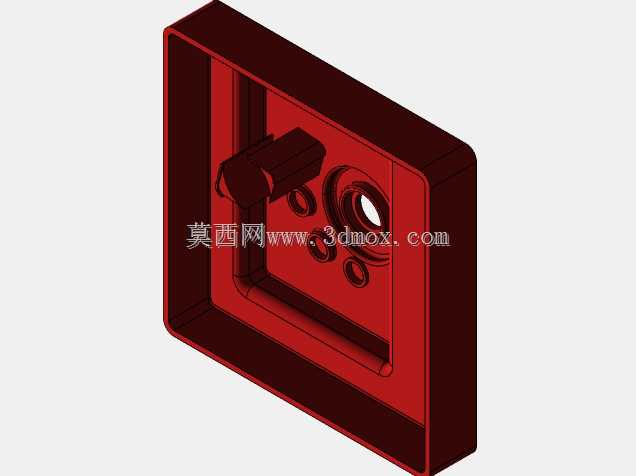

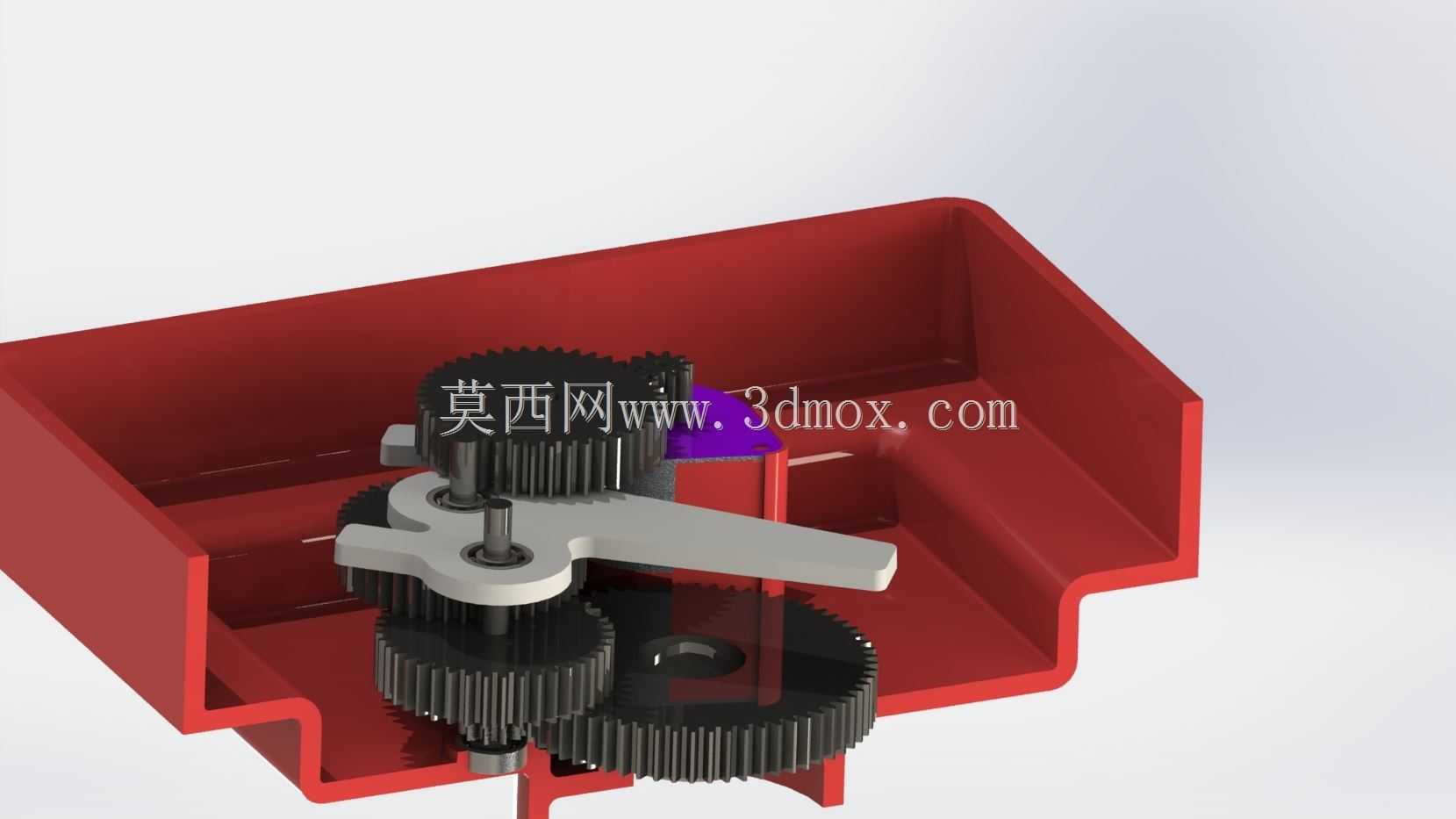

　　也要让相邻齿轮的中心距落在箱体可容纳的边界内。齿轮的轴向定位依靠轴肩与卡簧配合，每根转轴的两端都对应箱体上的安装孔位，孔位同轴度需要在建模阶段同步约束，避免实际装配后出现齿轮卡滞、单侧偏磨的问题。箱体的折边结构并非单纯的外壳防护，弯折形成的立边同时作为转轴的支撑座，省去了额外加装轴承座的空间，壳体底部的异形缺口是为了避让下方大齿轮的旋转外径，防止齿轮运转时与壳体内壁发生剐蹭，这类缺口的轮廓需要在齿轮参数完全确定后再绘制，提前预留0.5到1毫米的安全间隙即可，间隙过大会浪费箱体内部空间，过小则容易在装配公差累积下产生干涉。输出端的拨臂与输出轴采用扁位连接，替代了传统的键连接，在传递扭矩不大的场景下，扁位结构加工更简单，

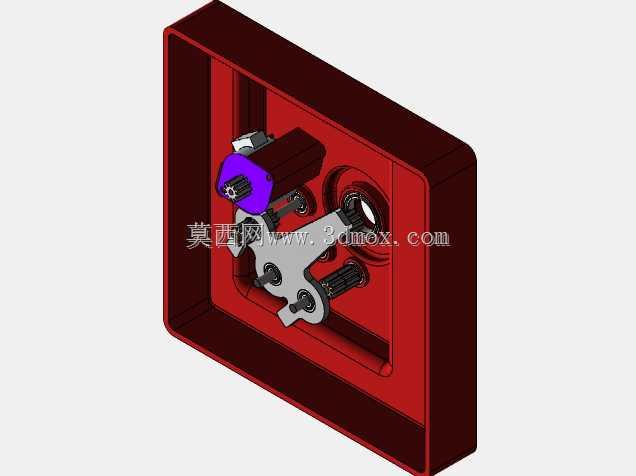

　　装配时直接压入即可，拨臂的长度根据执行端所需的摆动行程确定，建模时需要模拟拨臂全行程摆动，确认其不会触碰箱体内壁或者上方的齿轮齿顶。齿轮的齿宽选择需要兼顾承载能力与轴向空间，齿宽过大不仅会挤占箱体内有限的轴向尺寸，还会提升对齿轮啮合对齐度的要求，稍有错位就会出现齿面局部接触；齿宽过小则会导致单位齿长载荷过高，加剧齿面磨损。这套结构里的齿轮均采用等齿宽设计，所有齿轮的端面基本齐平，方便在装配时统一调整轴向间隙，也降低了零件加工的刀具种类。从安装边界来看，整个齿轮箱的外部轮廓由折弯钣金的展开尺寸决定，箱体侧壁的安装孔位需要匹配对接设备的安装面，孔位间距要避开内部转轴的布置位置，不能让固定螺丝穿入箱体后碰到旋转的齿轮或者轴体。

　　输入轴的伸出长度根据对接的动力源联轴器尺寸确定，输出拨臂的摆动范围要在设备整体布局中预留足够空间，避免周边管线、结构件阻碍拨臂运动。设计时还需要考虑润滑维护的便利性，开放式箱体可以直接在齿轮啮合面涂抹润滑脂，日常补脂时不需要完全拆解箱体，直齿轮的啮合接触面开放，润滑脂可以直接覆盖齿面，相比封闭油箱的齿轮箱，维护门槛更低，适合不需要长期连续高速运转的场景。建模阶段需要逐一验证运动干涉：不仅要验证齿轮旋转过程中的齿侧间隙，还要模拟转轴装入箱体时的装配路径，确认轴径可以顺利穿过箱体孔与齿轮内孔，双联齿轮的台阶面不能与相邻轴体发生摩擦，拨臂摆动到极限位置时，其边缘与上方齿轮的齿顶要保留足够安全距离。固有频率相关的校核也不能忽略，尤其是齿轮轴的支撑跨度较大时，轴的挠曲变形会改变齿轮啮合中心距，引发振动和噪音，通过调整轴径或者增加支撑点，可以提升轴系刚性，让工作转速区间避开轴系的共振区间。这类正齿轮箱的结构没有复杂的行星机构或者蜗轮蜗杆组件，零件全部为常规的直齿轮、光轴、钣金壳体，加工工艺成熟，制造成本可控，在很多对成本敏感、传动精度要求不是极高的民用、教学、小型自动化场景中，实用性远高于复杂的精密减速箱。
