自动机用直齿传动轮结构设计

　　这款直齿轮主要面向轻型自动机的定比传动场景，常见于小型物料分拣单元、间歇送料机构、工位转台驱动以及桌面型组装设备的动力传递链路中。这类设备的传动空间往往比较局促，既要求轮体在有限安装腔内完成扭矩传递，又要控制自身转动惯量，避免频繁启停过程中带来额外的冲击与定位偏差。从实际使用角度看，直齿轮的优势在于啮合过程中轴向力几乎为零，支撑轴承只需要承担径向载荷，这对简化支座结构、降低自动机侧板的加工复杂度很有帮助。轮齿采用标准渐开线齿形，啮合时接触线沿齿宽方向保持平行，传动比恒定，在中低速、轻载的自动化工位上能够稳定传递旋转动作，也便于和同模数的其他直齿轮组成轮系，实现多工位同步联动。设计时首先确定的是安装边界条件：中心孔作为与轴配合的基准，

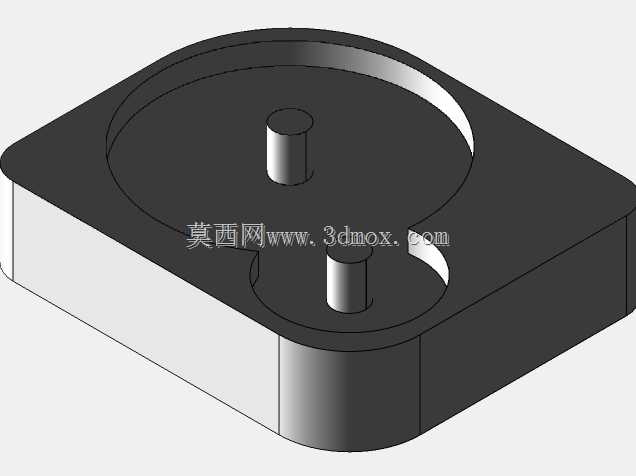

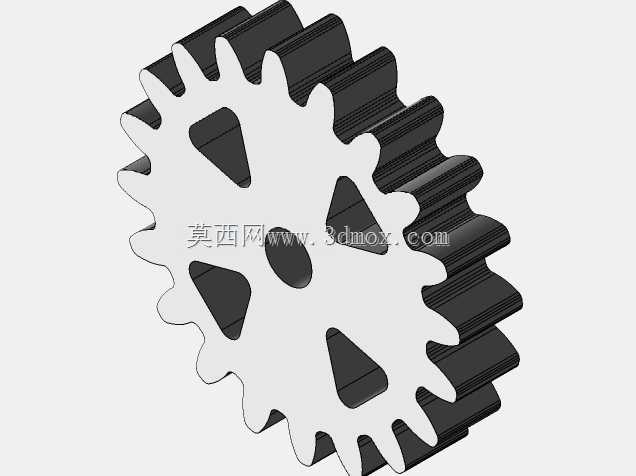

　　孔径与配合长度需要匹配常用的传动轴径，保证周向定位可靠；轮缘、辐板与轮毂的厚度分配则兼顾刚度与减重需求。轮体没有采用整体实心结构，而是在辐板区域开设了多个三角形镂空，这些镂空并非单纯为了外观，而是在不明显削弱轮体抗弯、抗扭刚度的前提下，去除辐板上非受力区域的材料。这样处理后，轮体整体质量下降，转动惯量随之减小，自动机在高速往复启停、正反转切换时，驱动电机需要克服的惯性负载更小，工位间的定位响应也更干脆。同时，镂空结构也为装配过程中的观察、夹持以及后期维护清理留出了操作空间，在有粉尘或细小碎屑的装配环境里，还能减少物料在轮体表面的积存。齿宽的选取结合了自动机常见的载荷特性：齿宽过窄会导致单齿接触应力偏大，长期运行容易出现齿面磨损；

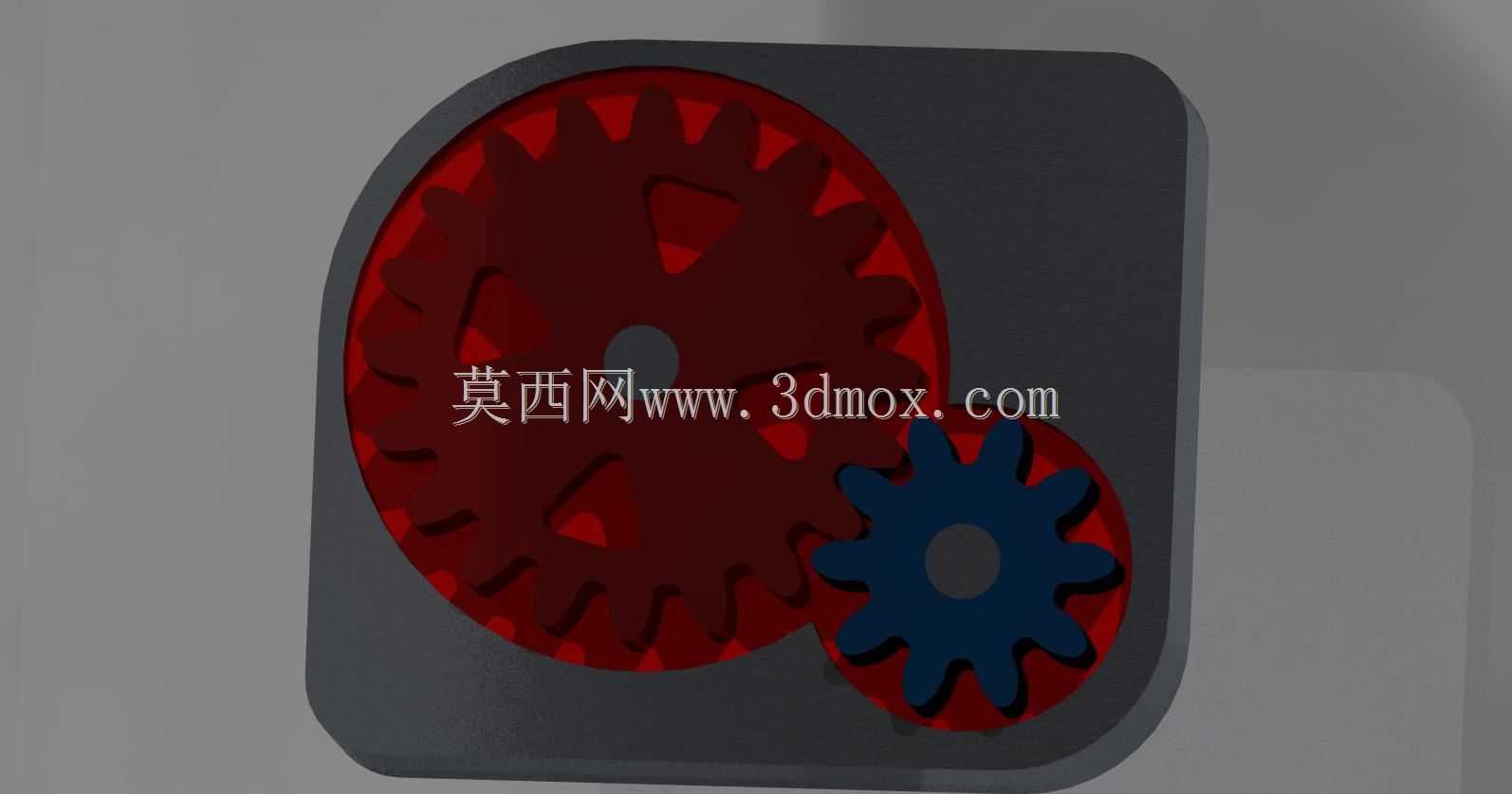

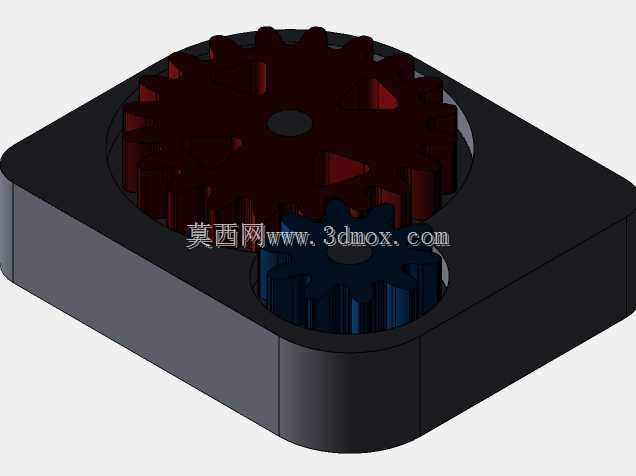

　　齿宽过宽则会提高对齿轮与轴平行度的要求，一旦加工或装配出现偏斜，就会造成齿向载荷分布不均，反而加剧局部磨损。该轮的齿宽控制在适配轻型传动的范围内，既能保证足够的接触面积，又对安装误差有一定容忍度。轮齿部分与轮毂之间通过辐板平滑过渡，避免截面突变带来的应力集中，在频繁受载的工况下能够降低辐板与轮毂连接处出现疲劳裂纹的风险。从装配关系上看，齿轮装入自动机后，需要与配对齿轮保证准确的中心距。中心距过小会使啮合侧隙不足，运行时出现卡滞、发热甚至齿面胶合；中心距过大则会导致侧隙偏大，传动换向时产生明显冲击，影响送料或定位精度。因此在结构设计阶段，轮齿的齿厚偏差、中心孔的同轴度以及齿顶圆尺寸都需要相互匹配，为实际装配留出合理的侧隙范围。直齿轮在自动机中的用途并不局限于单纯的动力传输，很多时候还承担着同步动作的职能。例如在凸轮分割器的输入轴端、皮带输送线的过渡传动轴以及夹具开合的联动机构中，一组相同模数的直齿轮可以把单个电机的旋转运动分配到多个执行端，使各工位按照固定时序完成动作。相比带传动，齿轮传动没有打滑问题，传动比更加准确；相比链传动，它在低速下运行更平稳，不需要额外设置张紧机构，整体结构更紧凑。这款轮体的外形轮廓也充分考虑了安装空间的限制：齿顶圆直径决定了齿轮在设备内部的最大回转半径，设计时需要与周围的钣金护罩、传感器支架以及走线槽保持安全间隙，避免运转过程中发生干涉。中心孔的基准面与齿面的位置关系直接影响传动精度，因此在加工流程中，

　　通常以中心孔作为定位基准完成齿形加工，再以齿面和中心孔互为基准进行精加工，以此控制齿圈径向跳动。对于自动机设备而言，零部件的互换性同样重要。该直齿轮采用标准化齿形参数，当设备需要维护更换时，无需对配对齿轮或支座进行二次修配，直接按规格替换即可恢复原有传动性能。轮体各部分尺寸经过协调，轮毂长度略大于辐板厚度，使轴向锁紧时压紧力能够直接作用在轮毂端面，而不会让辐板承受额外的夹紧力，防止长期使用后轮体变形。在实际选型应用中，工程师还需要结合转速、负载扭矩、每日运行频次以及环境清洁度来判断材料与热处理方式，但仅从结构层面看，这款直齿轮已经把轻型自动机对紧凑性、低惯量、易装配和稳定啮合的核心需求整合到了同一轮体之中。它没有复杂的附加结构，所有几何特征都围绕传动可靠性与安装便利性展开，适合作为自动机传动系统中的基础模块，与轴、轴承、支座以及其他标准传动件组合成完整的运动链路。
