带直线轴承的木工仿形镂铣装置

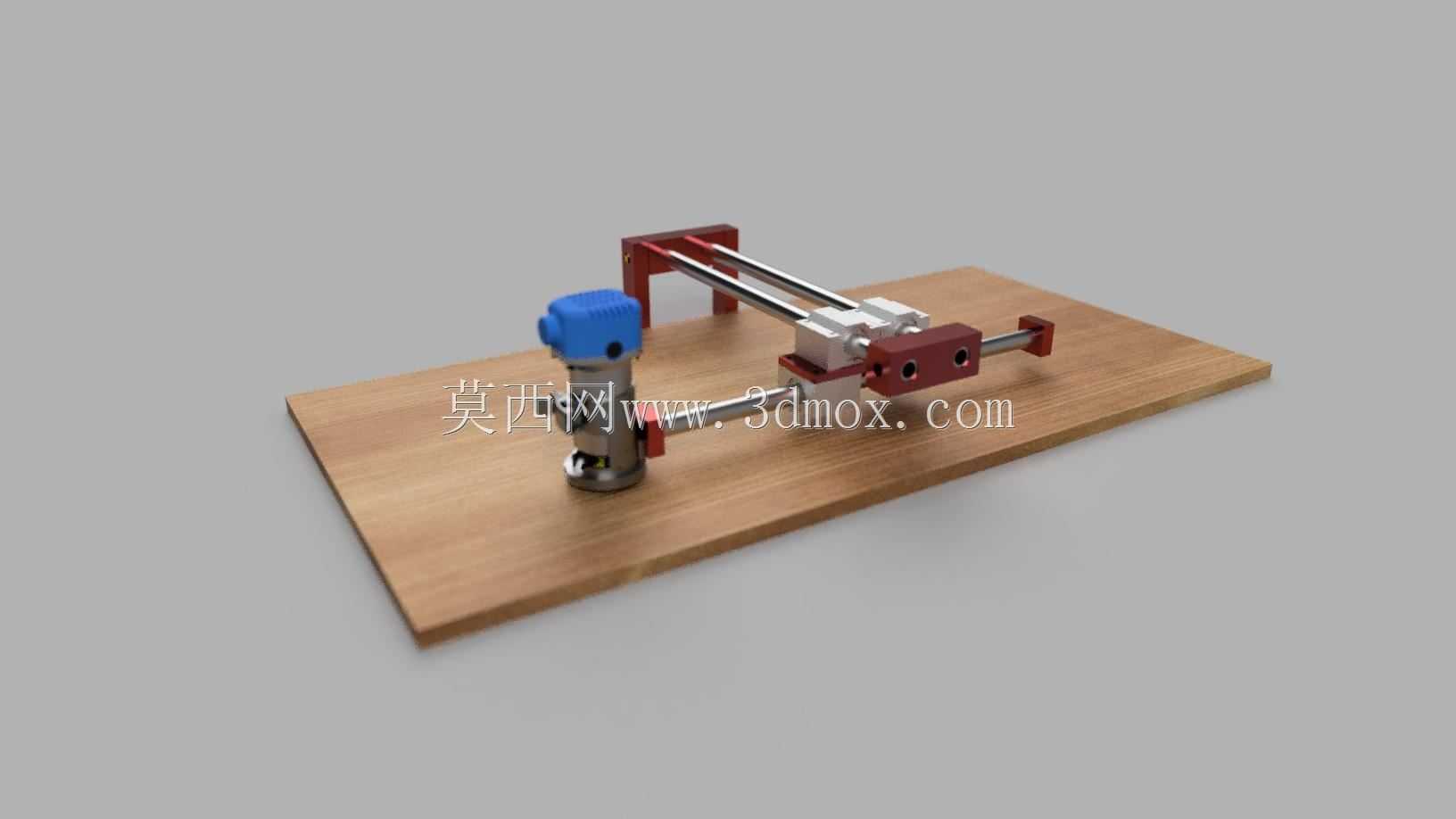

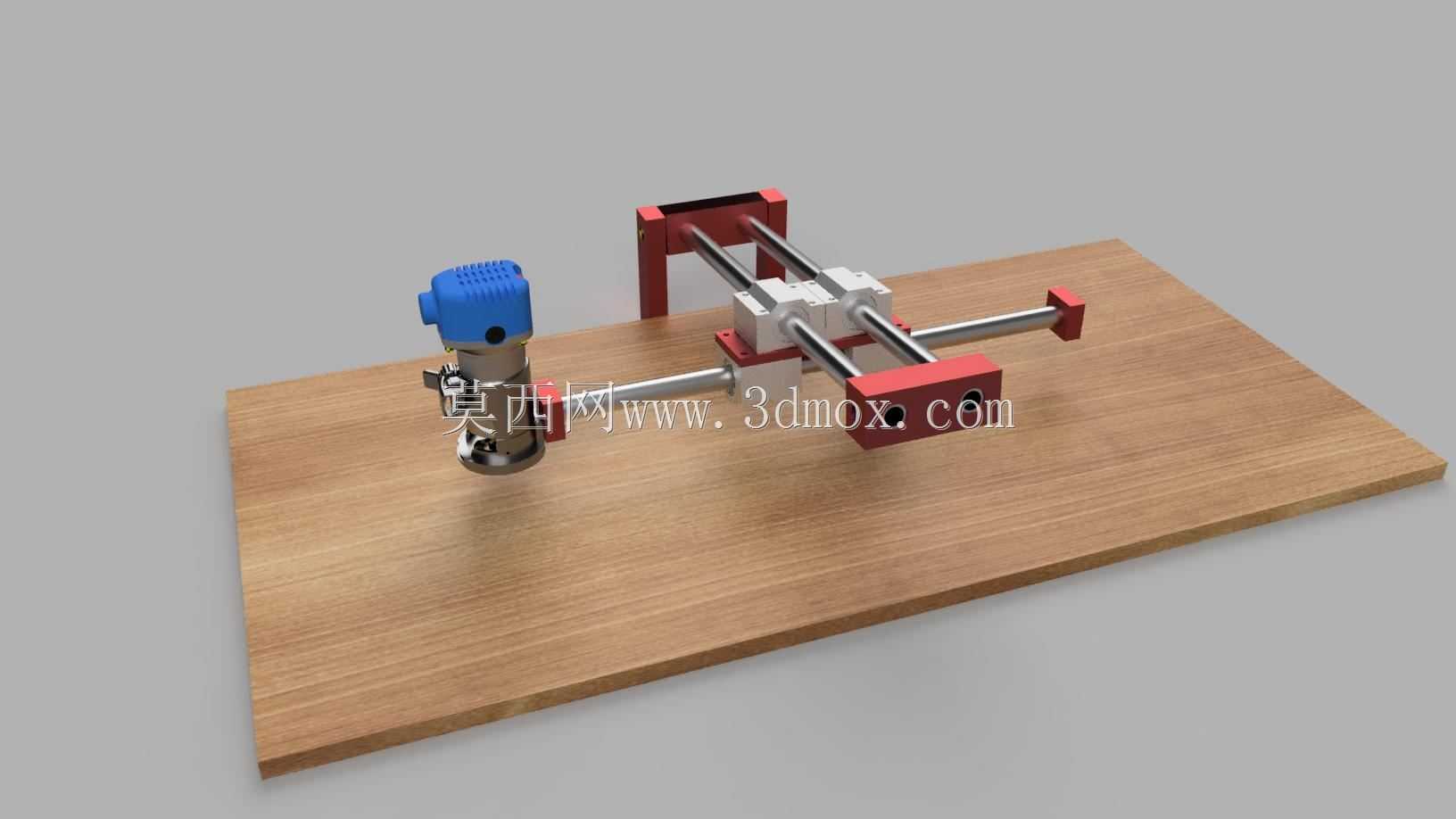

　　这套结构的核心目标是在小型木工工位上实现随形镂铣与开槽作业，解决手持修边机进给不稳、靠模难度大的问题。整体以一块木质工作台板为安装基准，板面上布置两组正交的直线导向副，使动力头能够在水平面内沿X、Y两个方向平顺移动，同时保留足够的手动操作空间。与常见的固定式台钻或铣床不同，该装置强调“随动仿形”：操作者推动加工头沿靠模或工件轮廓运动，导向系统约束非预期方向的窜动，从而把手工控制的不确定性转化为可重复的切削轨迹。

　　从实际使用场景看，它适合木工房、教具开发、样板试制和小批量异形件加工，例如木料上的曲线凹槽、榫眼、花边修形以及嵌入式五金件的让位槽。工件可通过压板、挡块或快速夹固定在台面上，动力头下方安装刀具，旋转切削时由双轴导轨承担侧向力，降低操作者直接握持电动工具产生的抖动。对于没有数控雕刻机的场合，这种机械式随动结构成本低、维护简单，且能直观反映切削路径，便于在打样阶段快速修正靠模形状。

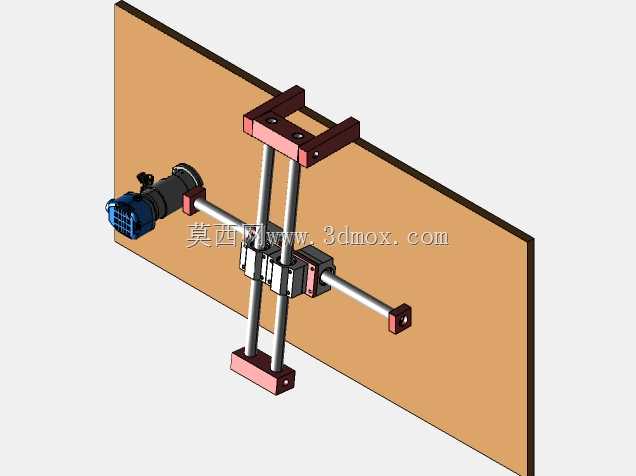

　　功能特性主要集中在导向、刚性和可调性三方面。两根平行光轴构成第一方向的直线运动基础，其上的滑块组件再承载横向导轨，形成十字滑台布局；SMA25GUU系列直线轴承具有自调心特性，对轴系平行度误差有一定容忍度，可降低安装孔位加工精度要求。轴承座与连接块采用螺栓紧固，便于在磨损后更换轴套或调整预紧。横向导轨末端设置限位挡块，防止滑块脱出，同时也可作为行程边界参考。动力头通过抱箍或支架固定在滑台上，轴线垂直于工作台面，保证刀具在进给过程中保持稳定的切深姿态。

　　设计思路上，该方案优先采用标准件与可加工件组合。光轴、直线轴承、紧固件和电动修边机均为市售件，支架、连接块和限位件可通过铣削、钻孔或3D打印制作。这种拆分方式有利于缩短制造周期，也方便使用者根据手头刀具规格修改夹持部位。支架的跨距经过权衡：跨距过小会削弱抗倾覆能力，跨距过大则增加整体外形尺寸并可能使操作区域远离工件中心。图中结构将主要受力点布置在滑块附近，使切削反力直接传递到导轨，而不是集中在单薄的悬臂上。

　　安装边界需要重点校核。工作台板既要提供平整的安装面，也要承受下压切削力，因此厚度和平面度会直接影响加工稳定性；若板件过薄，导轨固定处可能产生凹陷或振动。两根纵向光轴的同轴度、平行度以及等高误差应控制在轴承可顺畅滑动的范围内，过紧会造成爬行，过松则会降低仿形精度。横向导轨与纵向导轨的垂直度决定了X、Y运动合成后的轨迹质量，装配时可借助直角尺或试切矩形槽进行校正。刀具伸出长度应根据切深设定，避免过长悬伸引起摆差；动力头周围需预留排屑和手持操作空间，不能让支架与工件或夹具发生干涉。

　　在结构细节上，导轨端部的红色挡块兼具机械限位和视觉标识作用，装配时应保证其与滑块接触面平整，冲击位置尽量靠近滑块中心，避免偏载撞击。轴承座与移动板之间的连接面需要去毛刺并保持清洁，若采用铝合金或工程塑料件，应注意螺栓压紧力，防止局部变形压死轴承。工作台下方可预留加强筋或框架支撑，尤其是在导轨固定孔密集的区域，以提高长期使用后的尺寸保持性。

　　从切削工艺角度，该装置更适合小切深、多次进给的木工加工。单次切深过大时，刀具侧向力会通过滑台传递到轴承，造成运动阻力骤增，既影响手感，也会加速轴套磨损。顺纹与横纹进给时阻力不同，操作者应根据木料纤维方向调整推进速度；对于硬木或胶合板材，可适当提高刀具转速并降低进给量。若需要加工深槽，可在导向机构上增加深度限位或辅助压料装置，使工件在切削时不被带起。

　　该结构的扩展方向也比较明确。若在台面上增加可更换靠模板，滑台一侧加装仿形销，即可实现按比例或等轮廓复刻；若增加锁紧手柄，可在某一方向锁定后完成直槽或等距修边；若更换不同孔径的抱箍，则能适配多种规格的修边动力头。对于三维建模人员而言，建立该模型时应重点表达导轨平行关系、轴承座安装孔位、滑块行程以及刀具与工作台面的垂直关系，这些尺寸直接决定实物能否顺利装配并实现预期运动。

　　总体来看，这不是一台追求高自动化的数控设备，而是一套面向木工现场加工的机械式随动工装。它的价值在于用简洁的十字导向结构约束切削轨迹，把标准直线轴承、光轴和电动工具整合成可制作、可调整、可维护的作业平台。设计时只要把握好台面刚性、导轨平行度、行程边界和刀具悬伸，就能在异形木作开槽、修边和仿形铣削中获得稳定的加工效果。
