圆形工件夹持定位V型块工装结构

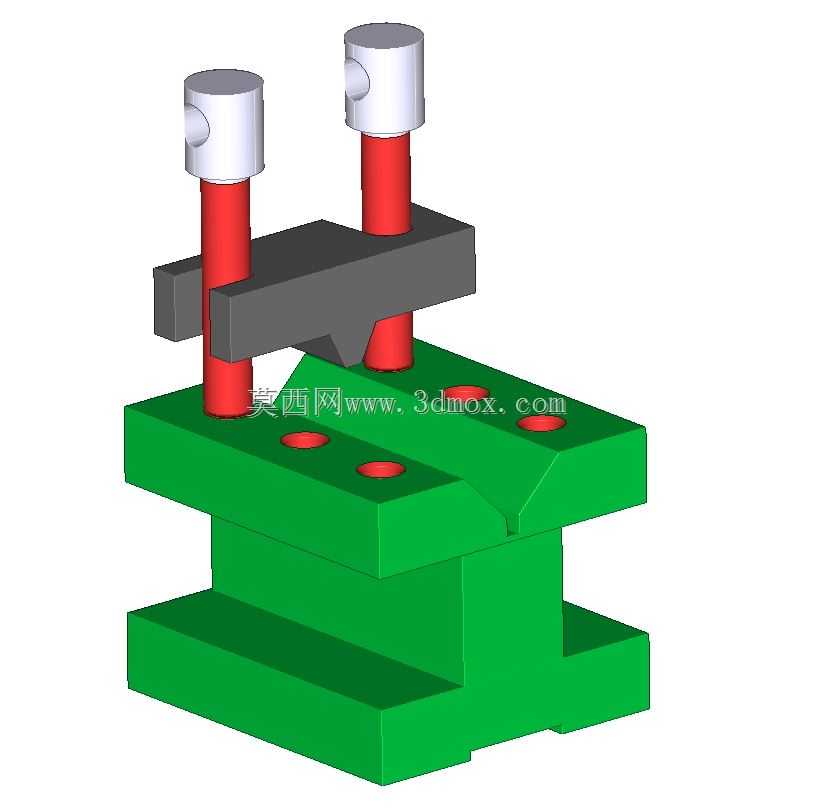

　　在轴类、盘套类零件的铣削、钻孔、检测工序里，工件的径向定位与防转夹持一直是影响形位公差的关键环节，这套V型块工装正是针对圆形截面工件的快速装夹需求设计的定位组件。从结构组成来看，底部基座开设标准V型定位槽，槽口角度采用机械装夹常用的90度夹角，能够自适应一定直径范围内的圆柱工件，工件落入槽内后可自动对中，省去人工找正的辅助时间。基座上方配置桥式压梁，压梁两端对应两根立式导向压紧柱，柱体下端带限位轴肩，上端设置锁紧操作头，旋动操作头即可带动压梁下行，将放置在V型槽内的圆形工件均匀压紧；压梁与工件接触的面做了加宽处理，避免单点压紧造成工件表面压痕，同时压紧力沿工件径向对称分布，不会把工件挤偏V型定位中心。基座本体采用分层式结构设计，

　　下层为安装底板，底板上预留多个沉头安装孔，可直接穿过内六角螺栓固定在机床工作台、检测平台或者工装托板上，安装孔的孔位间距适配常见T型槽工作台的槽距，不需要额外制作过渡连接板。中层为V型槽承载主体，两侧留出足够的避让空间，方便加工时刀具从侧面接近工件，也方便三坐标测量机的测针伸入采集工件轮廓数据。实际使用场景中，这套工装既可以单独使用，完成单根轴类零件的键槽铣削、径向钻孔加工，也可以多套并排布置，同时夹持长轴类工件，减少长工件装夹时的悬臂变形。在质检环节，它也可以作为检测基准座使用，将待检测的圆柱销、液压阀芯、传感器外壳等零件放置在V型槽内，配合百分表检测径向圆跳动、同轴度等参数，定位重复精度稳定。

　　设计过程中重点考量了压紧机构的受力路径，两根导向柱分别布置在V型槽的两侧上方，压梁下压时的作用力直接传递到基座实体区域，不会让V型槽口承受额外的倾覆力矩，长期使用后槽口不易变形。导向柱与基座的配合孔选用小间隙配合，压梁升降过程中不会出现卡滞或偏摆，保证每次压紧时压梁都能平行于V型槽的轴线方向贴合工件。基座上表面还设置了多个定位小孔，可用于安装挡销，对工件的轴向位置进行限定，完成工件的全自由度约束，适合批量加工时的快速上下料。从安装边界来看，基座整体为方正的块式结构，没有外伸的薄弱悬臂，周边预留的操作空间足够完成螺栓锁紧、工件取放动作，整体高度适配普通铣床的开口行程，也不会超出检测平台的承载范围。针对不同直径的工件，

　　只需更换对应跨度的压梁或者调整导向柱的伸出长度即可适配，基座本体无需改动，具备较好的通用性。整套结构没有复杂的传动部件，日常维护只需清理V型槽内的切屑、在导向柱配合面涂抹少量润滑脂即可，故障率极低，非常适合机械加工车间、计量检测部门的日常装夹作业使用。
