发动机传动用双环连杆结构设计

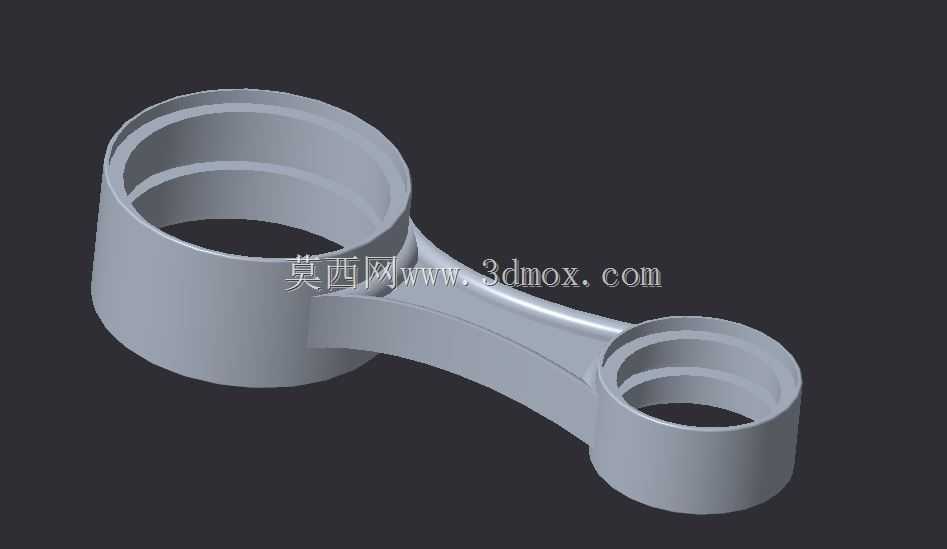

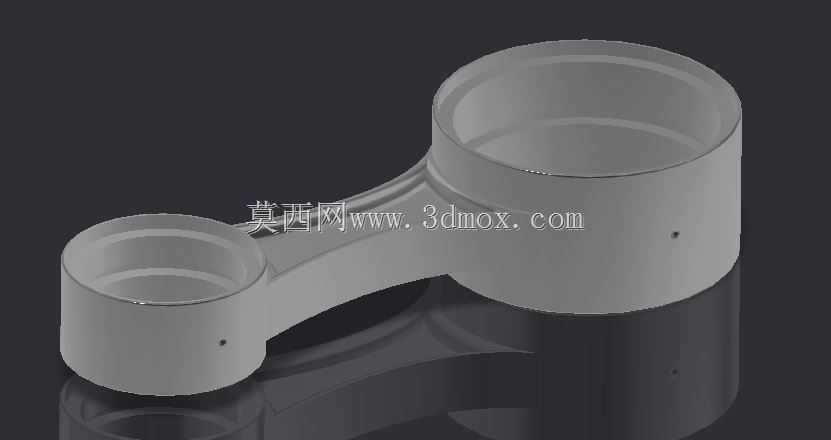

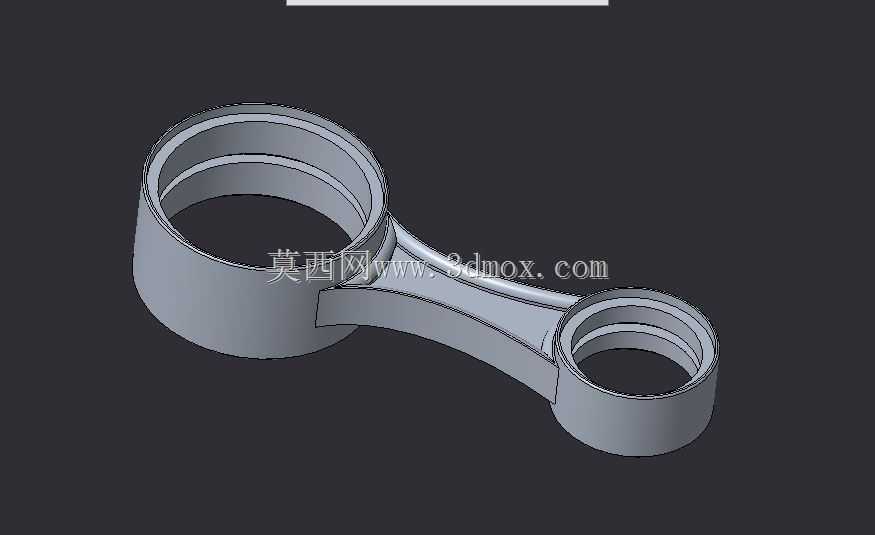

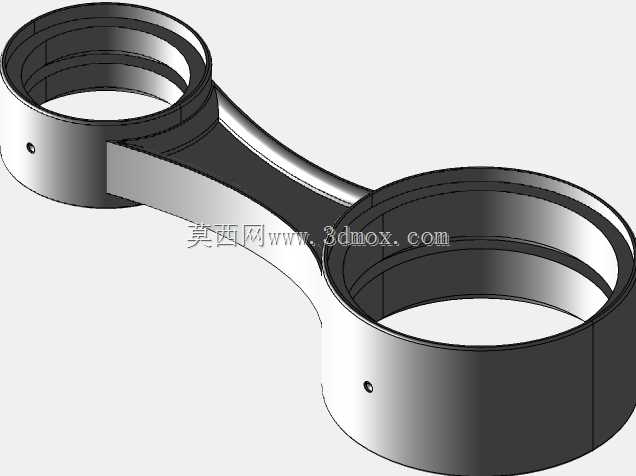

　　在往复式动力机械的传动链路中，连杆是衔接活塞往复运动与曲轴旋转运动的核心受力构件，其结构合理性直接决定整套动力单元的运行可靠性与疲劳寿命。这款双环式连杆采用大小端同轴孔的经典布局，大端环体用于包覆曲轴曲柄销，小端环体通过活塞销与活塞组件相连，杆身采用工字形截面过渡，在保证整体抗弯、抗扭刚度的前提下，尽可能削减了非受力区域的材料冗余，适配中小排量内燃机、往复式压缩机以及部分小型冲压设备的传动场景。

　　从实际工况出发，连杆在运行过程中需要同时承受燃气爆发产生的冲击载荷、活塞往复运动带来的惯性拉力，以及曲轴旋转过程中产生的交变弯曲应力，因此在结构设计阶段，首先需要明确两个环孔的中心距作为核心安装边界，该尺寸直接决定活塞的行程长度与整机的压缩比参数，建模时需严格保证两孔轴线的平行度公差，避免运行过程中出现偏磨、卡滞甚至断裂的问题。大端孔的内径尺寸需要匹配对应曲轴曲柄销的直径，同时预留轴瓦的安装厚度，环体的侧壁厚度需要根据最大爆发压力计算校核，保证在峰值载荷下不会出现径向胀大变形；小端孔则需要匹配活塞销的外径，内部通常预留衬套压装空间，环体上下端面需要与活塞销座的端面保留合理的轴向间隙，补偿热态运行时的零件膨胀量。

　　杆身的过渡区域采用大圆弧平滑衔接大小端环体，避免截面突变造成的应力集中，工字形截面的腹板厚度与翼缘高度经过力学优化，既能够满足交变载荷下的强度要求，也能控制连杆自身的往复惯性质量，降低曲轴的动平衡调校难度。在三维建模过程中，需要先绘制两环孔的中心距基准线，分别以两个基准点为中心绘制大小端的环形轮廓，再沿中心连线方向绘制杆身的引导路径，通过扫掠命令生成工字形杆身实体，之后对所有衔接棱边做圆角处理，最后在环体端面加工出定位凹槽与油道孔位。油道通常沿杆身内部从大端贯通至小端，依靠曲轴运转时飞溅的润滑油实现两端摩擦副的持续润滑，建模时需要保证油道内壁光滑无台阶，避免润滑油流动受阻。

　　安装环节中，需要先将小端衬套压入小端孔，保证衬套油孔与杆身油道对齐，之后将活塞销穿入活塞销座与连杆小端孔，完成活塞组件的装配；大端则通常采用剖分式结构（部分小型一体式连杆需从曲轴端部穿装），将轴瓦嵌入大端孔与连杆盖的定位槽内，按规定扭矩分次拧紧连杆螺栓，拧紧后需要手动盘动曲轴，确认连杆运转灵活无卡滞，同时测量大端孔的圆度，避免拧紧力过大造成孔型变形。在设备选型匹配时，除了核对两孔中心距、孔径等安装尺寸，还需要确认连杆的额定承载能力与动力单元的最大爆发压力、最高转速相匹配，针对高转速工况还需要对连杆进行称重分组，保证同组连杆的质量差控制在允许范围内，降低整机运行时的振动水平。这类连杆结构也可经过尺寸缩放与材质调整，应用于往复泵、农业机械的传动机构中，通过调整杆身截面尺寸与环体厚度，适配不同载荷等级的传动需求。
