黄铜材质螺旋输送进给螺杆结构

　　该螺旋件在小流量粉体、颗粒或粘稠介质输送场景中承担连续推送功能，常见于微量加料装置、小型挤出机构、实验取样设备以及仪表内部的定量进给单元。其核心作用是把旋转运动转化为沿轴线方向的物料位移，依靠螺旋槽面与物料之间的摩擦力、轴向分力实现稳定送料，相比普通紧固件，它的牙型并不以高预紧力为目标，而是围绕连续容料空间、推送效率和流动顺畅性展开。

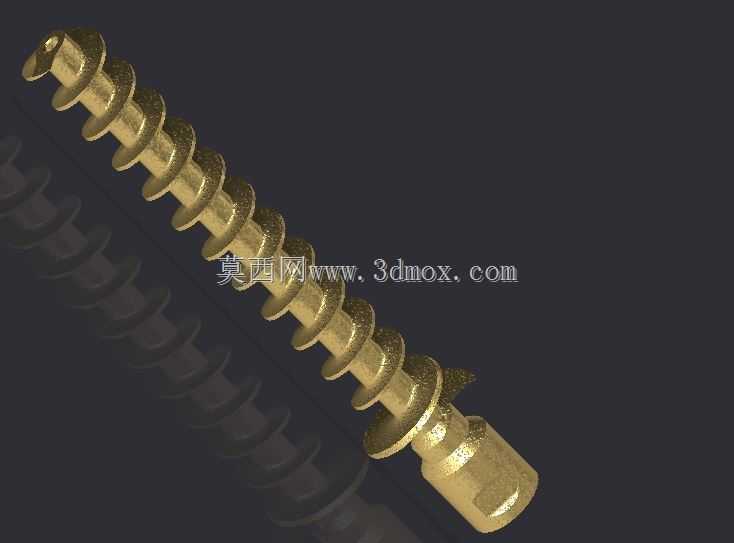

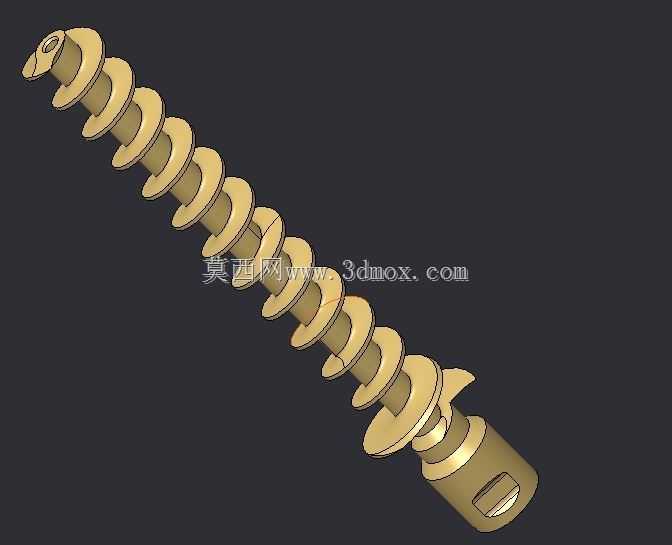

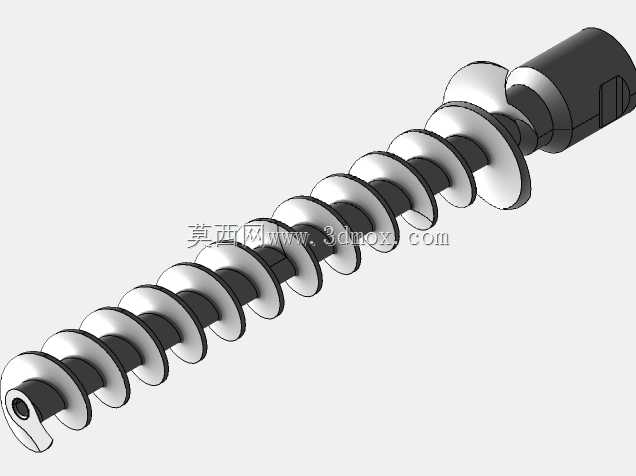

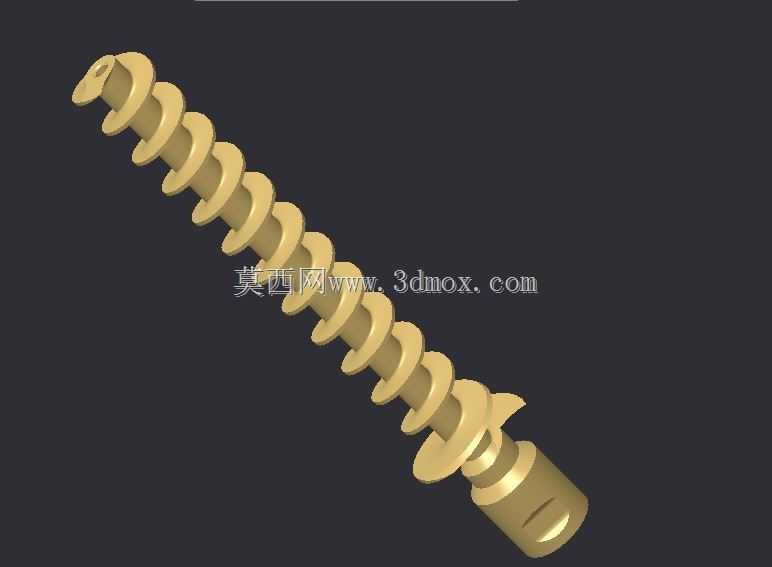

　　从结构上看，零件沿轴向布置连续螺旋叶片，端部保留驱动配合段，可与电机轴、联轴器或手轮连接。螺旋外径、底径和螺距共同决定每转理论输送容积：外径限制可通过物料的最大颗粒尺寸，底径影响螺旋槽截面面积，螺距则改变单位转角内的轴向推进距离。设计时需要结合物料堆积密度、流动性和目标输送量确定三者比例，螺距过大容易造成物料回流和填充不均，螺距过小则会降低输送效率并增加驱动阻力。

　　螺旋表面采用连续圆弧过渡，可减少物料在槽根处的滞留。对于易架桥、粘附或磨蚀性较弱的介质，这种光滑过渡能降低清洁难度，也便于在拆卸后进行检查。端部驱动段的直径与螺旋主体形成台阶边界，安装时该台阶可作为轴向定位面，配合轴承座、轴套或端盖限制窜动。若设备需要频繁清洗，台阶处应预留足够操作空间，避免密封件或紧固件与螺旋外缘发生干涉。

　　建模过程中，螺旋主体不能简单按普通螺纹拉伸处理。需要先建立准确的螺旋线路径，再沿路径扫掠出具有稳定厚度的叶片，并与中心轴体合并为单一实体。叶片前缘和后缘的圆角会直接影响打印或加工后的表面连续性，若圆角过小，在数控加工中可能留下振纹，在铸造或3D打印中则可能形成薄弱尖角。端部配合面应与螺旋轴线保持较高同轴度，否则高速旋转时会产生偏心，进而引起送料脉动、轴承发热和密封件偏磨。

　　在装配边界方面，该零件外部通常需要配套料筒或套管。套管内径应略大于螺旋外径，间隙过小会导致摩擦卡滞，间隙过大则会使物料在叶片外缘与管壁之间回窜，降低定量精度。对于有压力输出要求的小型挤出头，间隙控制尤其关键；对于仅作水平输送的低压力场合，可适当放宽间隙以降低制造成本。进料口位置宜布置在螺旋有效段起始端上方，出料口则应避开端部轴承区域，防止细粉进入转动副。

　　驱动端连接需要考虑扭矩传递。若采用扁位、销孔或卡槽结构，应校核最薄截面的扭转强度，尤其在螺旋卡料瞬间，冲击载荷会集中作用在驱动段根部。根部与轴体连接处应设置圆角，避免应力集中导致疲劳断裂。若用于手动调节机构，操作力矩通常较小，端部可设计成与旋钮配合的柱状结构；若用于电机驱动，则应优先保证连接可靠并便于拆装。

　　材料选择为黄铜，说明该零件更强调耐蚀性、切削加工性和较低的摩擦系数。黄铜在弱腐蚀环境、食品或医药相关小型装置中具有较好适应性，同时其质地较软，与钢制套管配合时可降低对偶件磨损。但黄铜强度低于合金钢，不适合大扭矩、高压缩比或强磨蚀物料工况。若输送玻璃纤维、矿粉等高磨蚀介质，应重新评估叶片磨损寿命，必要时加大叶片厚度或更换材料。

　　从功能特性看，该螺旋件不仅是输送元件，也可作为计量元件使用。当螺距和槽截面稳定、填充系数可控时，转速与输送量之间可建立近似线性关系，便于通过调速实现定量给料。为了提高计量稳定性，进料段应保持稳定料压，避免忽空忽满；出料侧不宜设置过大阻力，否则会造成物料压实并使负载波动。对于粘稠物料，螺旋表面粗糙度需要更低，以减少粘附；对于干燥细粉，则需关注静电和排气问题，必要时在套管上开设透气结构。

　　尺寸校核时，应重点检查总长与安装腔深度的匹配。螺旋有效推送段必须覆盖进料口到出料口的距离，但不能与端盖或轴承发生接触。驱动端伸出长度要满足联轴器或手轮的夹紧要求，同时保留装拆工具的操作空间。若采用卧式安装，螺旋自重会使底部间隙减小，设计轴承跨距时需控制挠度；若采用立式安装，则要关注轴向承载，防止螺旋向下窜动并刮蹭料筒。

　　在实际选型中，这类零件不能仅凭外观确定。结构工程师需要先明确物料特性、输送量、转速、压力差和清洗要求，再反推螺旋直径、螺距、轴径和间隙。三维模型应完整表达螺旋曲面、端部配合、定位台阶和可能的销孔扁位，以便后续进行运动干涉检查、容料体积估算和工程图尺寸标注。对于试制阶段，可先通过模型剖切观察槽道连续性，再结合样机试验修正螺距与间隙，使送料稳定性、驱动扭矩和磨损寿命达到平衡。
