CNC防齿隙梯形螺母夹持基座结构

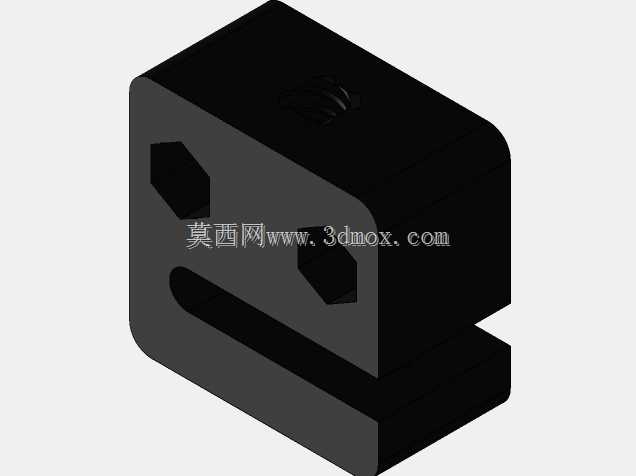

　　在数控进给与精密滑台的装配现场，丝杠与螺母之间的回程间隙往往直接决定定位重复性。这个黑色块状件并不是普通螺母本体，而是把梯形防齿隙螺母嵌入并夹紧的安装基座，用于把旋转运动可靠转化为直线拖板运动。它的核心价值在于用一个开口弹性夹槽抱紧螺母外缘，再通过侧向锁紧使螺母与基座形成刚性整体，从而在往复换向时抑制齿侧游隙造成的空程。

　　从结构上看，主体近似方块，底部开出一条贯通或近贯通的狭缝，把基座分成上下夹持唇。狭缝上方容纳螺母安装孔，两侧布置内六角锁紧孔；拧紧螺钉时，夹持唇向中心收缩，对螺母外圆产生均匀预紧。这样的设计避免了额外垫片：传统垫片补偿会带来装配尺寸链变长、接触面滑移和预紧离散等问题，而一体式开槽夹块直接利用本体弹性变形建立夹紧力，零件数量更少，接触刚度更稳定。

　　两个六边形孔并不只是减重孔，它们同时承担工具避让、安装观察和局部刚度调节的作用。孔位布置在螺母孔两侧，使锁紧后应力沿块状本体对称传递，减少单侧夹紧导致的螺母孔偏斜。螺母孔轴线与安装底面保持垂直，是保证丝杠与导轨平行的关键边界；如果孔轴倾斜，丝杠会承受附加弯矩，长期运行后出现磨损不均、拖动阻力波动和噪声增大。

　　实际选型时，需要先确认梯形螺母的外径、长度以及配套丝杠导程，再反推基座的包络尺寸。块状外形适合直接沉入滑台或通过螺钉固定在移动板上，底面应作为安装基准面加工，顶面与侧面可用于对表找正。底部开槽宽度要兼顾弹性变形量与剩余夹持刚度：槽过宽会削弱本体，槽过窄则螺钉锁紧行程不足，无法形成足够抱紧力。

　　这类结构常见于小型CNC龙门、3D打印运动轴、激光切割滑台、点胶设备和实验平台。它尤其适合空间紧凑但又需要消隙的场合：把螺母藏在方块内部，外部轮廓规则，便于在铝型材板、钢板或亚克力机架上定位。与法兰式螺母座相比，这种夹块式方案高度更低，适合Z轴或薄型拖板；与开口圆螺母座相比，方块外形在平面上更易防转，不需要额外加工定位销孔即可获得较好的周向约束。

　　设计建模时，应先建立丝杠轴线和螺母安装孔，再以底面为基准拉伸主体。开槽位置要避开螺钉孔的最小壁厚，防止锁紧时局部屈服。六边形孔可通过草图阵列或切除命令生成，边缘倒角能够降低应力集中。若用于金属切削设备，建议选用钢或铝合金并进行必要热处理；若用于轻载教学平台，工程塑料或树脂打印件也能验证原理，但夹持预紧必须降低，以免蠕变导致间隙复发。

　　装配逻辑同样值得注意。先把梯形螺母放入孔内，确认螺母端面不高出基座接触面；再逐步交替拧紧两侧螺钉，而不是一次锁死一侧，这样能让夹槽平行闭合。完成后用手转动丝杠，应感觉全程阻力均匀，没有某一段突然变紧的现象；若出现周期性卡点，多半是螺母孔被夹成椭圆或轴线与导轨不平行。

　　从维护角度看，这种基座保留了重复调整能力。运行一段时间后，梯形螺纹磨损，间隙增大，可以在松开安装螺钉后微量增加夹紧力，再重新校准拖板平行度。由于没有垫片，调整环节更少，误差来源也更可控。对于需要频繁正反转的进给轴，这种把消隙螺母与夹紧座合二为一的结构，能够在有限安装空间内提供稳定、可重复的轴向定位基础。
