矩形金属工作台面板组件结构设计

　　该组件在设备中主要承担承载与安装基准作用，常见于检测工位、装配工装、传感器布置平台以及小型自动化机架的上层结构。实际使用时，平板表面既可以直接放置待加工件、检测样件或工装夹具，也可以作为光电开关、接近传感器、读数头、气管线槽等元件的固定基面。板体边缘预留的连接位用于与下方铝型材框架、方管焊接架或箱体侧板形成刚性连接，保证整个工作面在受载后不出现明显翘曲。

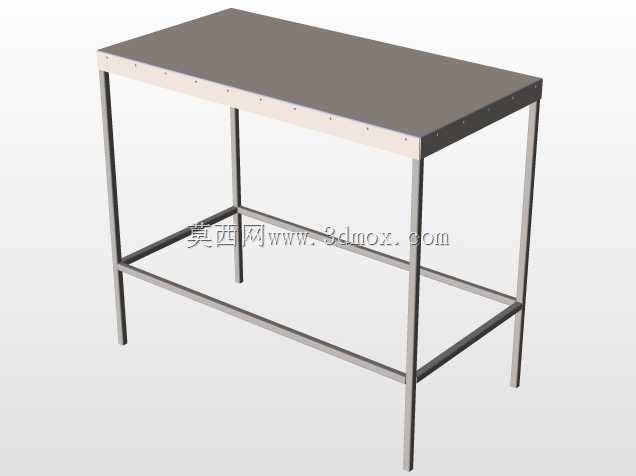

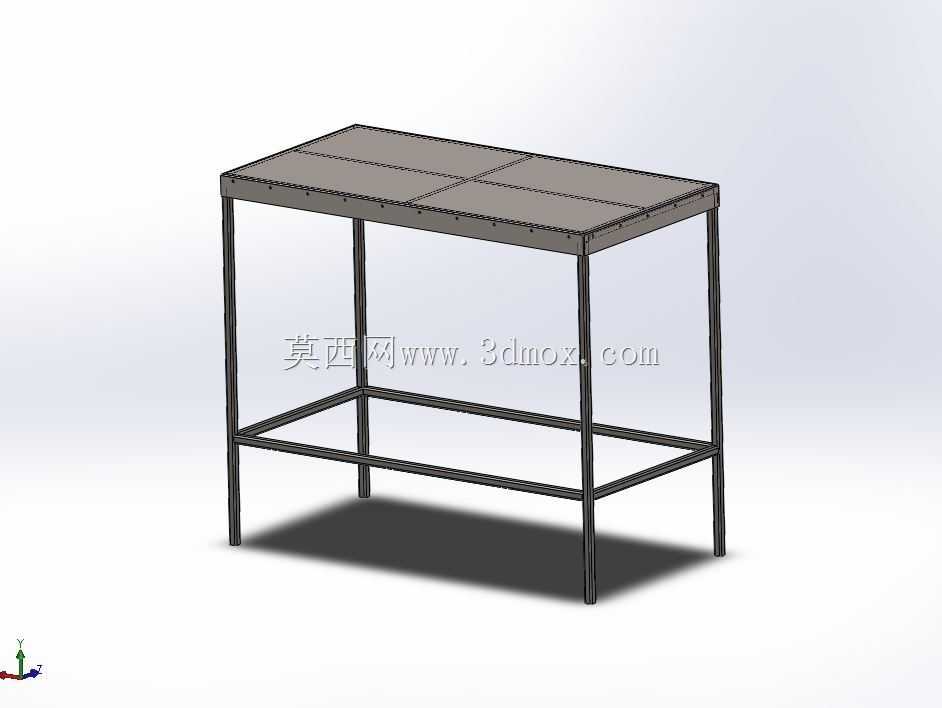

　　从结构形态看，主体为一块长宽比较大的矩形金属板，侧边带有连续的安装边界，孔位沿边缘按一定间距分布。这种布置方式避免了在板面有效工作区域内打孔，能够保留较大的连续平面，方便后续根据项目需要临时增加夹具、定位块或检测支架。对于需要频繁调整治具位置的工位，连续平面比密布孔位的平台更灵活；而对于固定工艺流程，边缘孔位又能提供稳定、可重复的锁紧位置。

　　板厚与边框高度的选择需要结合跨度、载荷和振动条件综合判断。长宽尺寸达到100与50量级时，如果板厚过薄，中部在长期受压后容易产生凹陷，影响传感器测量基准或工件定位精度；若板厚过大，则会增加整体重量，不利于机架搬运和水平调整。该组件采用较窄的侧边加强形式，在控制重量的同时提高截面惯性矩，使板面在承受均布载荷和局部集中载荷时保持较好的平面度。

　　设计思路上，这类面板并不追求复杂曲面，而是强调基准可靠、加工便利和装配一致性。板面作为主要工作区域，应控制平面度、表面粗糙度和边缘毛刺；侧边孔位则需要保证孔距公差与相对位置精度，避免与框架预装孔错位。若用于检测设备，安装面还需要考虑后续铣削或研磨余量，以便在组件焊接或拼装后进行二次精加工，消除加工应力带来的变形。

　　在安装边界方面，组件四周需要留出足够的紧固件操作空间。采用螺栓连接时，应评估扳手或套筒的进入角度，避免孔位过于靠近内侧而无法锁紧；若与型材框架配合，还需核对螺母槽、滑块螺母或弹片螺母的安装方向。板体与支撑框架之间建议设置定位销或止口，用于重复装配时恢复位置，特别是在需要拆卸搬运后重新校准的设备中，定位结构比单纯依靠螺栓摩擦更可靠。

　　应用到传感器相关场景时，该面板可作为感应元件的统一安装基准。传感器对安装面的稳定性较敏感，若板面振动过大或固定不牢，检测信号容易产生漂移。因此在结构校核中，除静载强度外，还应关注板体固有频率，尽量使其远离设备运动部件产生的激振频率。必要时可在板下增加加强筋或支撑梁，但加强筋位置应避让下方走线、拖链和电气元件。

　　从制造角度看，该类零件适合采用激光切割、数控冲裁或铣削加工，侧边孔位可一次装夹完成，减少多次定位造成的累积误差。若采用钣金折弯方式形成边框，需要控制折弯回弹和折弯半径，保证装配后板面与框架贴合。焊接结构则应注意热变形控制，采用对称焊接、分段焊接或焊后校正，避免最终平面度超差。

　　在整机布局中，面板的高度通常与操作人员动作范围、物料流转高度以及相邻设备接口相关。它不是孤立存在的平板，而是连接机架、夹具、检测元件和物料路径的中间层。设计时需要同时考虑上方工件取放空间、下方电气与管路走线空间，以及四周维护时的拆装距离。对于需要安装防护栏、光栅或照明支架的工位，边缘结构还可以进一步扩展附件接口。

　　综合来看，该工作台组件的价值在于提供稳定、平整、可扩展的金属工作基面。简洁的矩形外形有利于标准化生产，边缘规则孔位便于与多种支撑框架匹配，连续板面则为后续工装布置保留了充分自由度。结构工程师在选型或建模时，应重点核对板体尺寸、孔位边界、支撑跨距、紧固件空间以及与周边设备的干涉关系，而不是仅把它当作一块简单平板处理。
