多轴可调摄像机支撑万向节结构

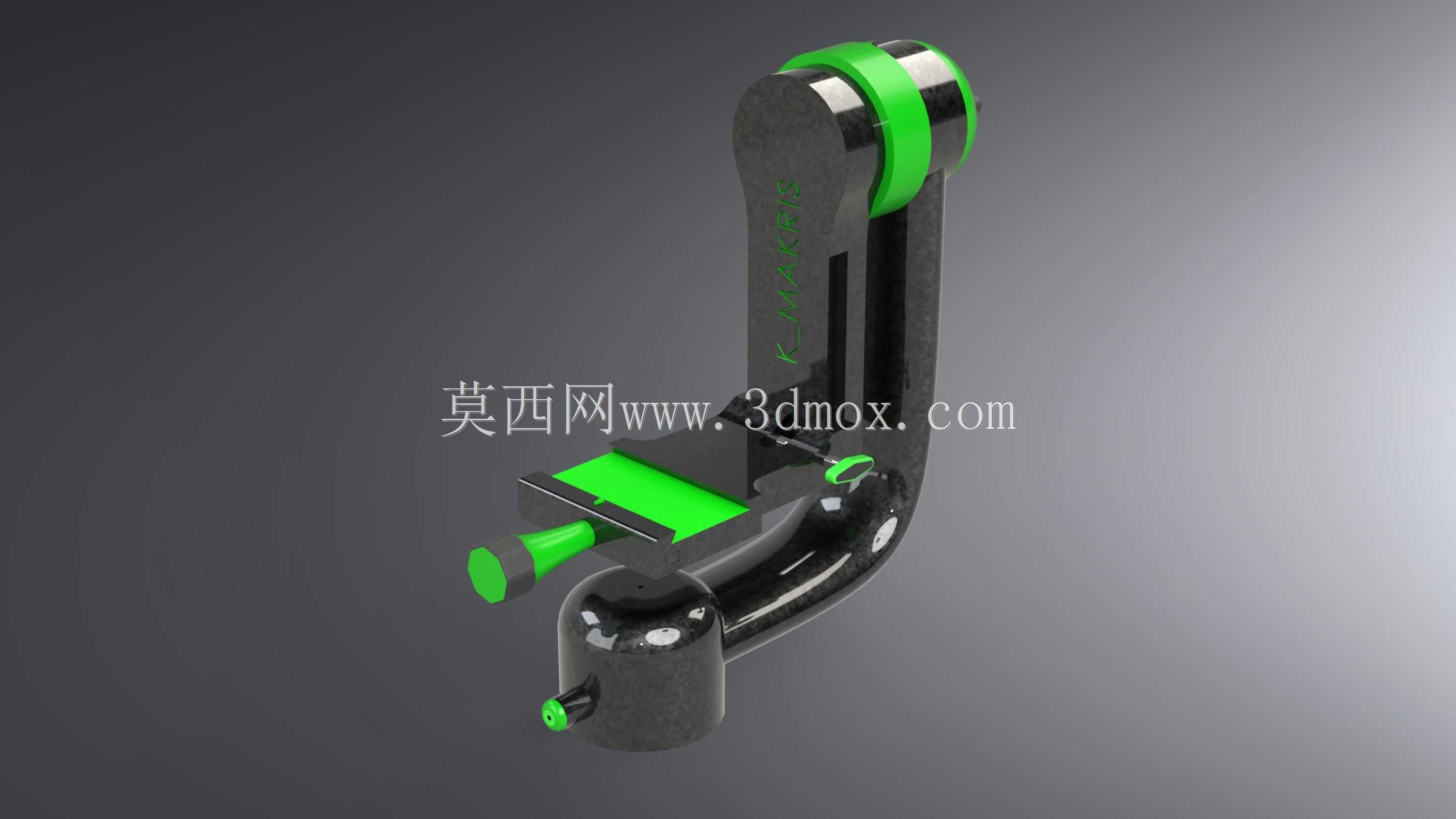

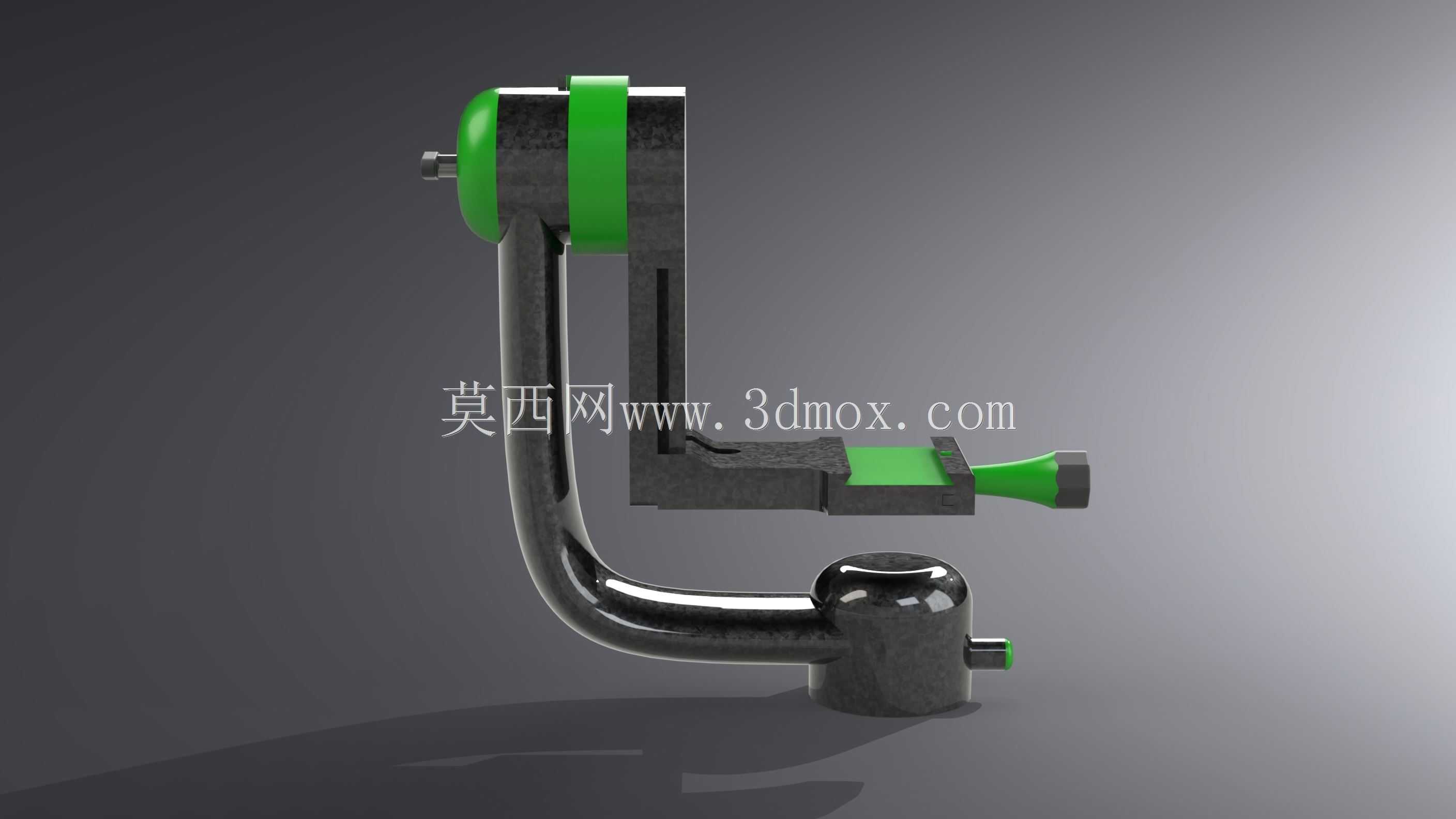

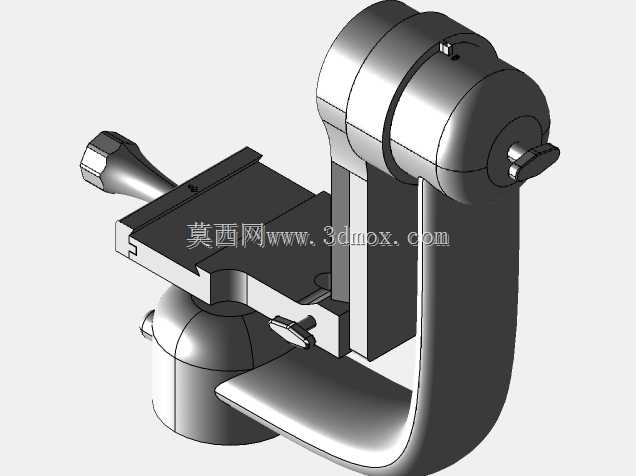

　　在工业现场的视觉检测工位、户外安防布控点位、演播室摄像辅助系统以及移动拍摄载具的搭载场景中，摄像设备的姿态调整精度与支撑可靠性，直接决定了成像画面的稳定性与监测覆盖范围。这款万向支撑结构正是为解决摄像设备多维度角度锁定、快速姿态切换的需求而设计，整体采用弯折式主臂搭配双铰接转轴的布局，打破了传统球头万向节锁止后易打滑、承重后出现角度偏移的痛点。从结构功能拆分来看，底部基座集成了第一组水平回转铰接副，可实现支撑臂整体360度周向旋转，基座侧方预留的锁紧旋钮能在回转角度到位后直接挤压摩擦片完成锁止，无需额外工具即可完成操作。主支撑臂采用C型镂空弯折设计，在保证整体结构刚性的前提下削减了非受力区域的材料厚度，臂身上段设置第二组俯仰铰接轴，

　　轴套部位做了加宽处理以增大接触面积，降低长期转动带来的磨损量，该铰接轴可带动前端摄像搭载平台完成正负90度范围内的俯仰角度调节，满足平视、俯视、仰视等不同拍摄视角的切换需求。前端搭载平台设置了可调式夹持结构，侧面的锁紧拨杆可推动夹持块快速适配不同宽度的摄像设备机身，平台表面预留的防滑纹路能增大与设备底部的摩擦力，避免设备在角度调整或受外力振动时出现滑脱。设计阶段的受力校核围绕摄像设备的常规搭载重量展开，主臂的弯折弧度经过反复迭代，将铰接点的受力力臂控制在合理区间，避免搭载设备后出现悬臂下垂的问题；所有转动配合面均预留了均匀的间隙，既保证转动过程无卡滞，又能在锁止后通过轴向预紧力消除配合间隙，杜绝角度调整后的回程间隙。安装边界方面，

　　底部基座设置了标准化的安装孔位，可直接固定在桌面支架、墙面安装板、移动载具的搭载平台上，基座的整体轮廓尺寸紧凑，不会占用过多安装空间；主臂处于收拢状态时整体外廓无突出尖锐结构，在狭小空间内布设也不会与周边设备发生干涉。实际工况应用中，该结构可适配不同的使用环境：在工业视觉检测场景下，可配合工业相机完成不同检测面的角度对准，锁止后能抵御传送带运行带来的持续振动，保持检测视角恒定；在户外临时布控场景中，可快速调整摄像设备的监控覆盖角度，无需反复拆卸重装支架；在移动拍摄场景下，铰接结构的阻尼设置可让角度调整过程平顺线性，操作人员单手即可完成姿态微调。结构的材质选型兼顾了强度与轻量化需求，主受力臂采用高强度工程材质搭配局部金属嵌件，铰接转轴部位使用耐磨金属材质，既控制了整体重量，又保证了频繁转动部位的使用寿命，各部件的拆分结构也便于后期维护，出现磨损后可单独更换铰接轴套与锁紧摩擦片，无需整体替换支撑结构。
