T5梯形丝杠法兰式传动螺母结构

　　该零件对应T5规格、导程2mm梯形丝杠的配套螺母，常见于小行程直线进给机构。在3D打印机Z轴升降、小型光学平台调焦、实验室微量进给滑台、桌面式点胶设备以及教学用数控滑台中，这类螺母承担把丝杠旋转运动转化为轴向直线运动的任务。相比普通粗牙螺纹，梯形牙型接触面更大，对中性较好，能够在低速、轻载条件下提供稳定的轴向定位。

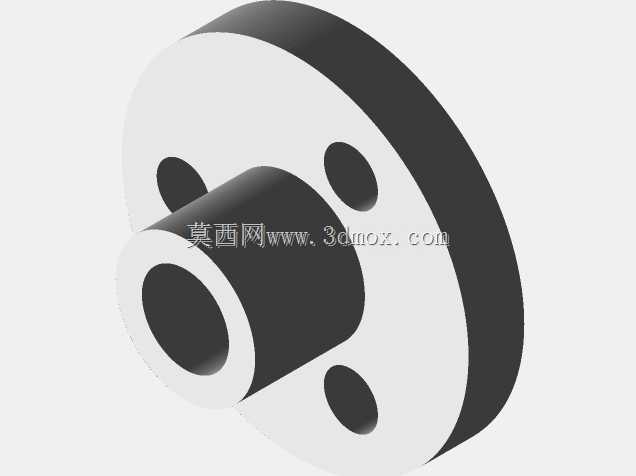

　　从结构上看，模型采用一体式法兰圆筒造型：一端为带安装孔的圆盘法兰，另一端为伸出的螺纹套筒。法兰端面上均匀布置三个沉孔或通孔，用于从端面穿入螺钉，将螺母固定到移动拖板或升降平台上；这种固定方式使螺母承受轴向推力时受力直接，装配后不易偏转。套筒部分外圆可作为导向段伸入安装座孔内，与法兰端面共同形成定位基准，限制螺母的径向摆动。

　　建模时需要重点控制几处边界尺寸。螺纹段按TR5x2梯形螺纹参数建立，公称直径5mm、导程2mm，牙型角按梯形螺纹标准取值，建模中可先绘制牙型截面再沿螺旋线路径扫掠，并与基体做布尔合并。法兰外径、套筒外径、总长度以及三孔分布圆直径，需要结合实际安装空间确定；法兰厚度要保证螺钉头沉入后不超出端面，同时避免削弱螺纹根部强度。通孔位置应与丝杠轴心保持足够壁厚，防止拧紧时法兰局部变形。

　　设计思路上，一体式结构减少了装配累积误差，适合小尺寸传动件批量加工或注塑成型。若采用POM等工程塑料制作，内螺纹可在注塑时直接成型，工作中具备自润滑特性，运行噪声低；若用于金属件，则可通过车削加工梯形螺纹并保证配合间隙。螺母端面与丝杠轴线的垂直度直接影响移动平稳性，法兰安装面需要在加工中作为基准面处理，套筒外圆与内螺纹的同轴度也应纳入公差要求。

　　实际选型时，不能只看螺纹规格。导程2mm意味着丝杠每转一圈，螺母轴向移动2mm，在步进电机整步或细分驱动下可获得较小的单步位移，适合对分辨率要求较高的微调场合。但T5丝杠直径较小，轴向承载和临界转速有限，不宜用于重载或高速长行程传动。螺母长度会影响啮合牙数，较长套筒可增加接触牙数、降低局部接触应力，但也会增大摩擦阻力和长度方向占用空间；较短螺母则响应更灵敏，适合轻载快速移动。

　　安装边界方面，法兰三孔通常对应M3或相近规格紧固件，设计拖板时要在孔位周围留出扳手空间，并保证螺钉拧紧后法兰面完全贴合。套筒外圆与安装孔之间可采用小间隙配合，既起到辅助定心作用，又不会因过约束导致丝杠憋转。若机构需要消隙，可在螺母外部增加弹簧压块或采用剖分式螺母结构，但本模型为基础一体式螺母，主要用于无预紧或轻预紧传动场景。

　　在三维建模过程中，可将零件拆分为基体、法兰孔和内螺纹三个特征层级处理。先绘制回转截面生成主体，再在法兰端面阵列安装孔，最后建立梯形螺纹。螺纹收尾处应避免尖锐边缘，可在端部增加倒角，既便于丝杠旋入，也能减少应力集中。法兰外缘与套筒交接处可设置小圆角，提高塑料件成型时的流动性，也能改善金属件的应力分布。

　　该螺母的价值不在于复杂曲面，而在于基准关系清晰：内螺纹轴线、法兰端面、套筒外圆和安装孔分布圆必须统一到同一装配逻辑中。对结构设计人员而言，这类模型可直接用于干涉检查、行程校核和螺钉布局验证；对设备选型人员而言，它明确了T5x2丝杠副在小型直线模组中的安装接口；对三维建模学习者而言，则适合练习螺旋扫掠、阵列、回转体以及工程图基准标注等基础建模方法。
