车间工位液压起重吊运装置结构设计

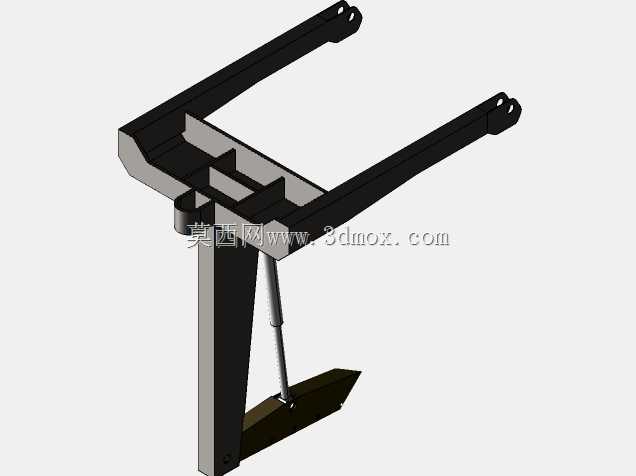

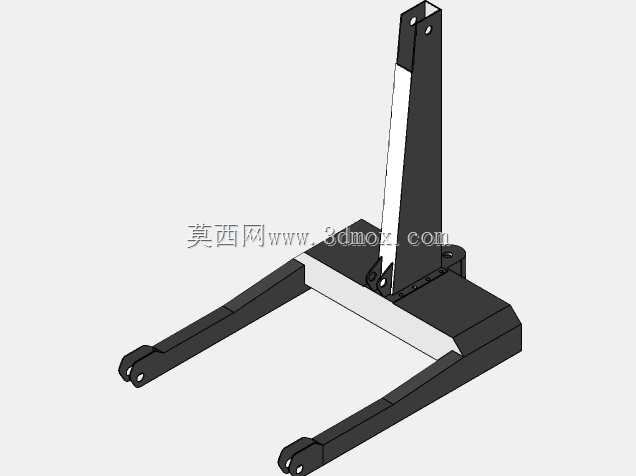

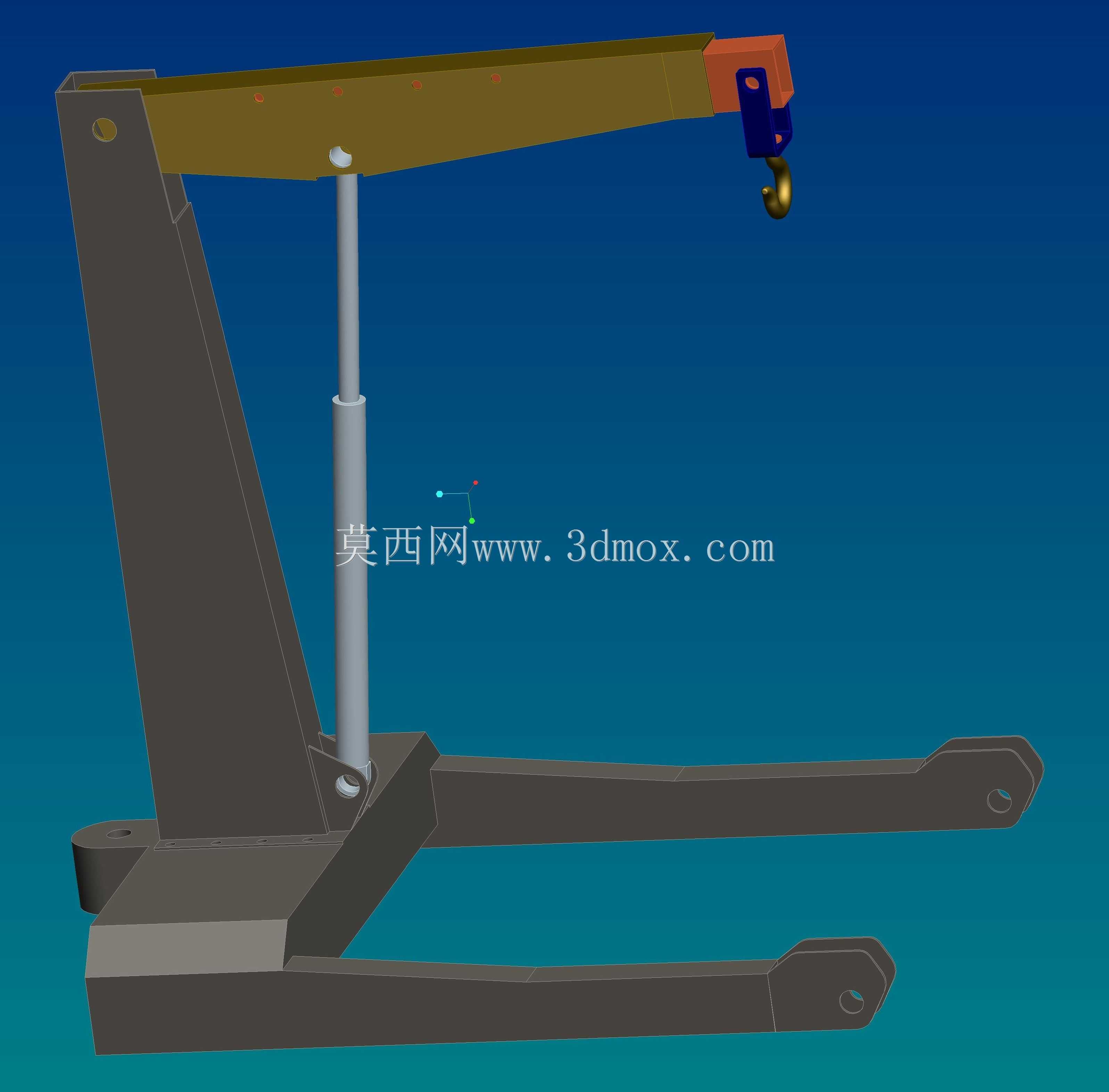

　　这款液压起重装置的结构设计，核心围绕车间内小范围定点重载转运场景展开，区别于大跨度行车与大型工程起重机，它更适配机加工工位旁、装配线侧边、仓储窄通道内的近距离吊装作业，可直接完成模具吊装、工件上下机床、重型零部件工位转序等操作，无需预留大型起重设备的运行空间。从实际使用逻辑来看，该设备采用叉腿式底座布局，两根向前延伸的支撑臂可直接伸入托盘底部、设备机架下方或者机床工作台侧方空位，让吊装重心落在底座支撑区间内，无需额外铺设地面固定基础，整机可随作业点位灵活转移，适配多工位轮换的作业需求。支撑立柱采用厚钢板拼焊的箱型截面结构，相比单根型材立柱，箱型结构在抗扭、抗弯性能上更具优势，可抵消吊重偏载带来的侧向力矩，避免立柱长期受力出现形变。

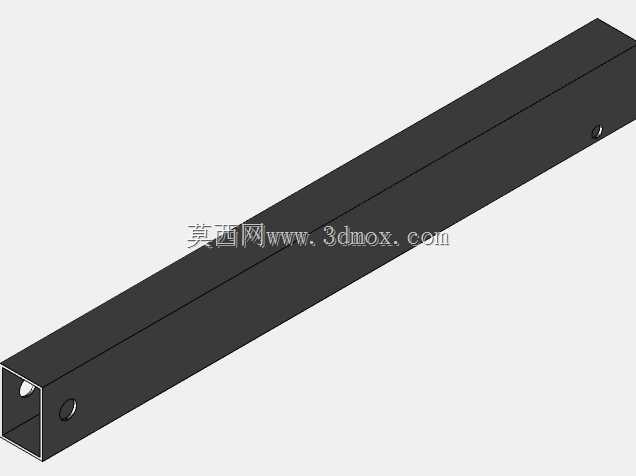

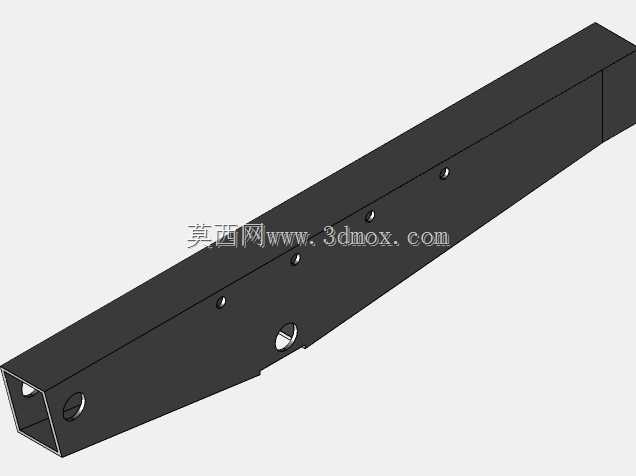

　　立柱与底座连接处设置多组加强筋板，筋板沿受力方向呈辐射状布置，将吊重产生的集中应力快速分散到底座整体框架上，降低连接部位的应力集中系数。起重臂采用铰接式安装结构，臂体为变截面箱型梁设计，从铰接点到吊点位置截面高度逐步收窄，既保证臂体根部的抗弯承载能力，也控制臂体前端的整体自重，降低无效负载对整机稳定性的影响。臂体与立柱之间设置液压举升油缸，油缸下端铰接在底座上部的立柱支撑位，上端铰接在起重臂中部的铰点位置，通过油缸的伸缩动作直接带动起重臂绕根部铰点俯仰，完成吊重的升降动作。液压油缸的选型匹配三吨级额定吊重，在一米起重范围内，油缸推力经过铰点力臂换算后留有充足安全余量，可避免满载工况下油缸出现过载内泄。臂体上预留四个可调铰点安装位，

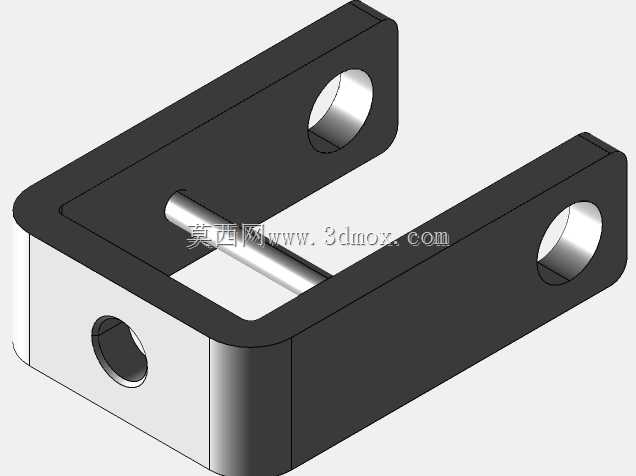

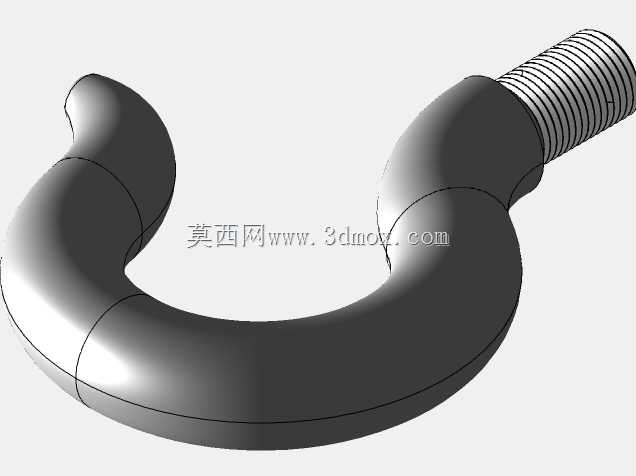

　　作业人员可根据吊装距离、吊重高度的实际需求切换油缸与臂体的连接位置：当吊装点位距离设备较远时，可将铰点调整至靠近臂根的位置，获得更大的作业幅度；当吊装高度需求更高、吊重相对偏小时，可将铰点向臂体中部调整，获得更大的俯仰角度与起升高度。这种多档位可调设计，让单台设备可覆盖更多差异化的工位吊装需求，无需针对单一作业场景定制专属臂长。臂体前端设置吊钩安装座，配套的吊钩组件带有防脱保险结构，防止吊装过程中吊索具意外滑脱，安装座与臂体端部采用销轴连接，后期可根据作业需求更换为吊环、真空吊具或者专用夹具，拓展设备的适配场景。底座的叉腿端部设置起吊孔位，既可以通过叉车直接叉运整机转场，也可在设备自身检修时通过该孔位完成吊装移位。从安装边界来看，

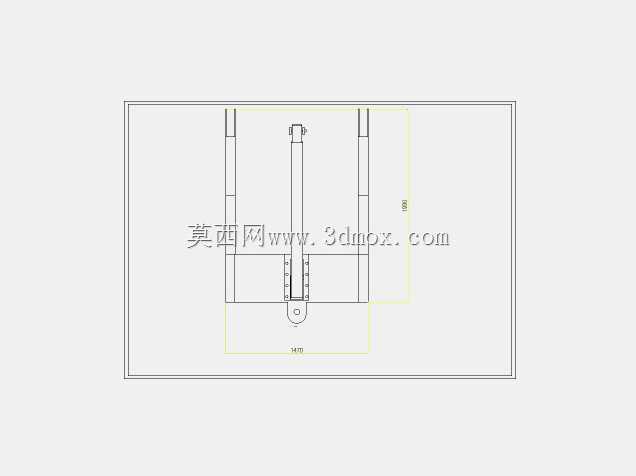

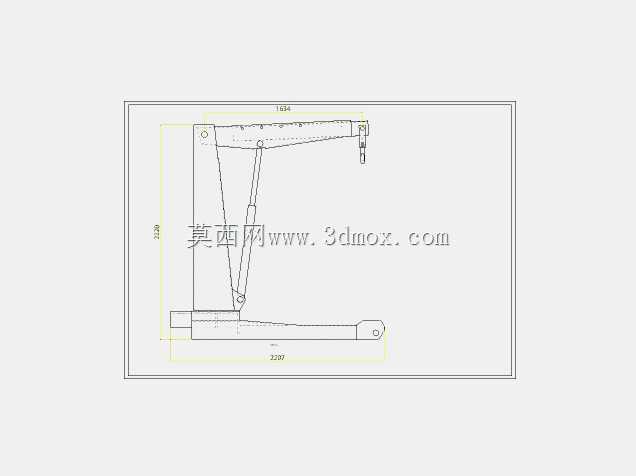

　　该设备的整体宽度控制在普通车间通道的通行尺寸范围内，叉腿的离地高度适配标准工业托盘与常见机床的底座高度，作业时无需对现场工位布局做大规模改造。整机的重心经过匹配设计，在额定吊重、最大作业幅度工况下，重心仍落在底座支撑轮廓内部，保证作业过程中的抗倾覆稳定性。液压管路沿立柱与臂体的内侧布置，通过管卡固定，避免吊装作业过程中管路被工件剐蹭，也让整体外观更整洁。该结构的三维建模过程中，所有铰接位置均按照实际装配间隙预留公差，油缸的行程与臂体俯仰角度做了运动干涉校验，确保臂体在全角度俯仰过程中，油缸、臂体、立柱三者之间不会出现碰撞，液压管路的预留长度也匹配臂体全行程的摆动量，不会出现拉扯、弯折过度的问题。对于中小批量生产的机加工车间、装配车间而言，这类固定式转场的小型液压起重机，可填补大型行车覆盖不到的工位吊装空白，也能替代部分人工搬运的重载作业环节，降低工位作业的劳动强度，同时减少重型工件人工搬运过程中的磕碰风险。
