5.5米Z型重载起重作业设备结构设计

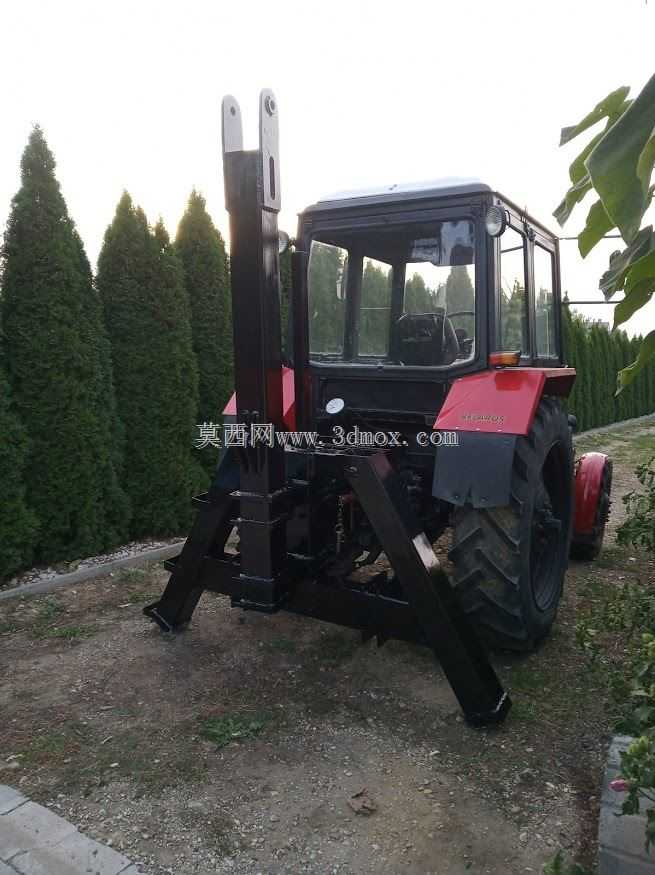

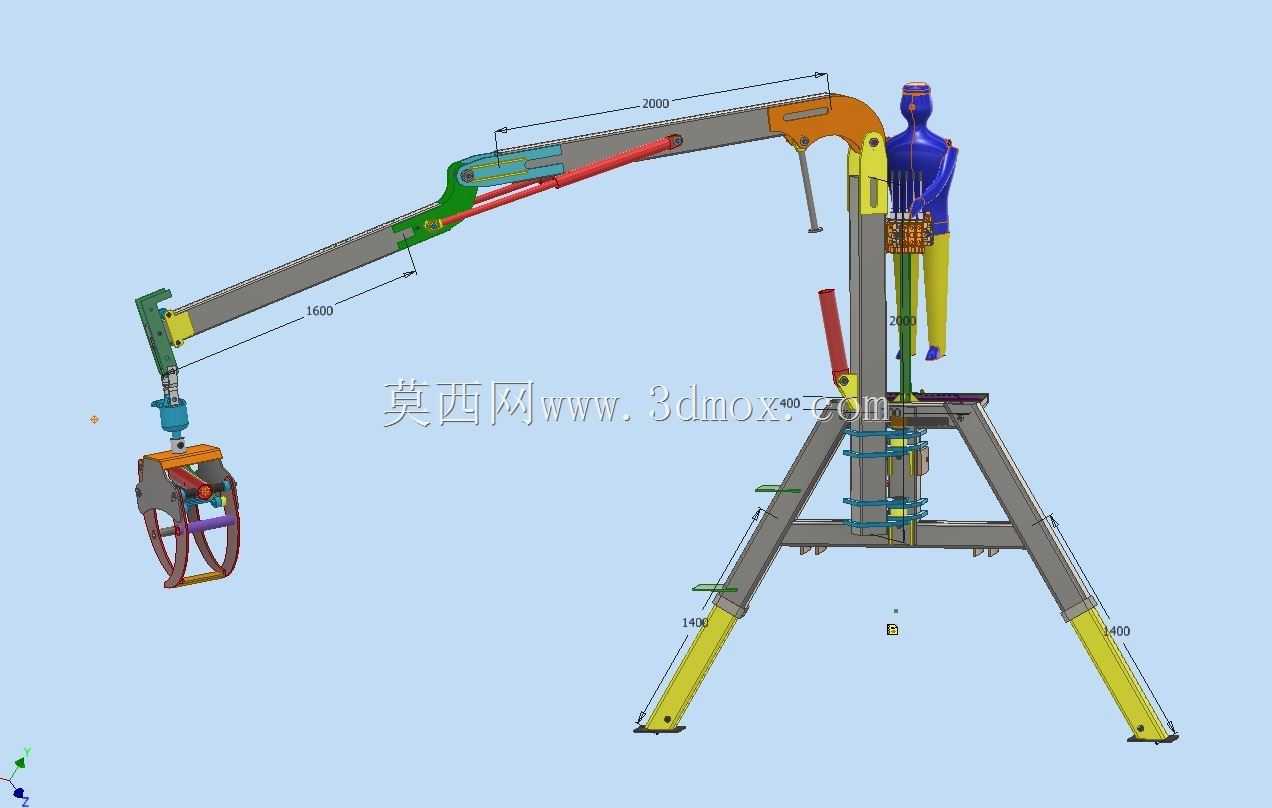

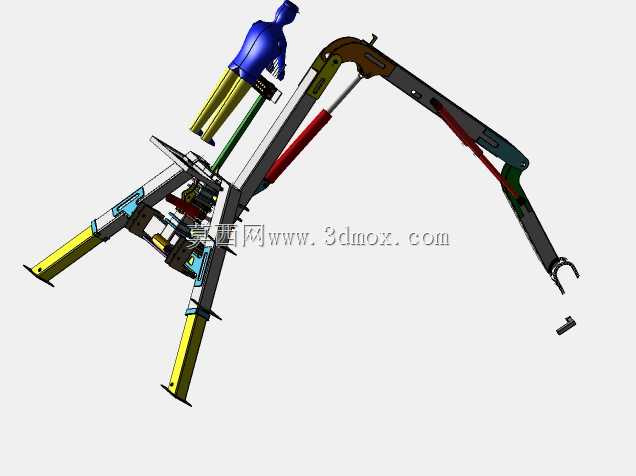

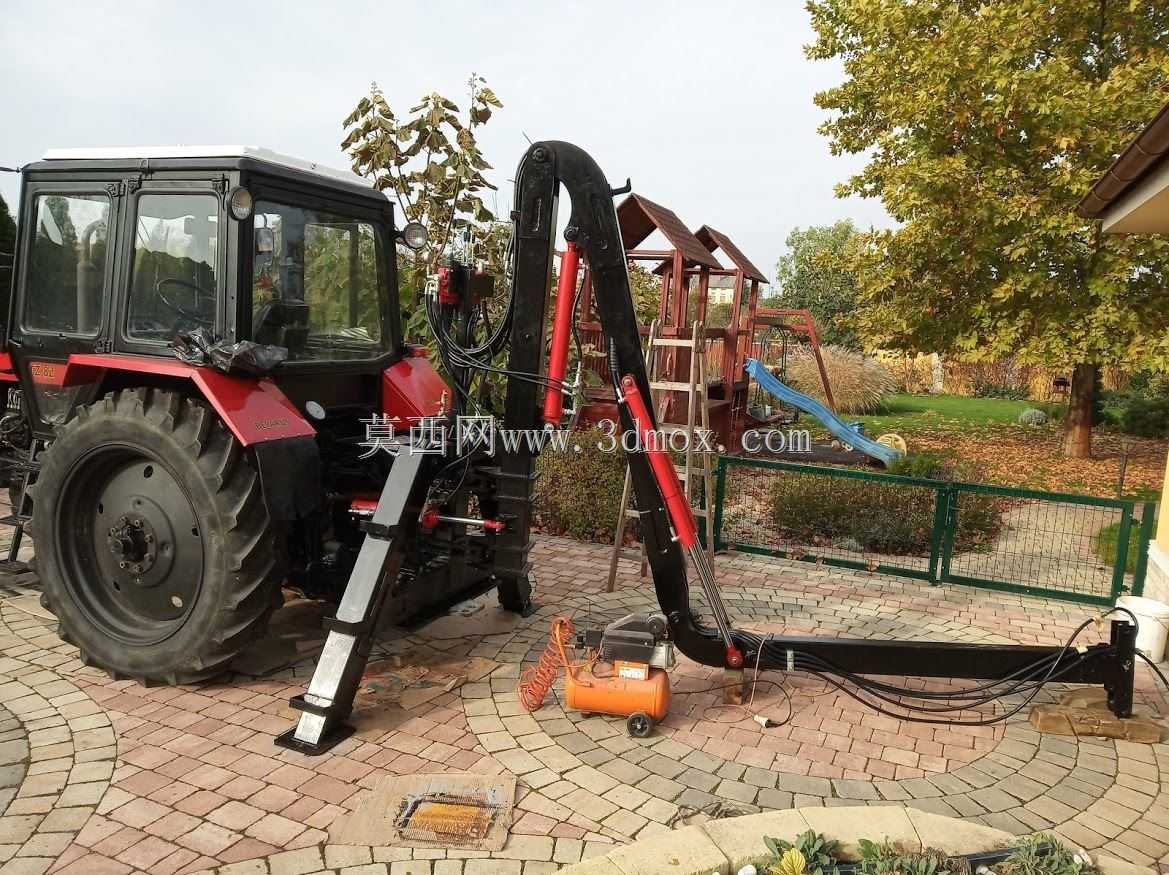

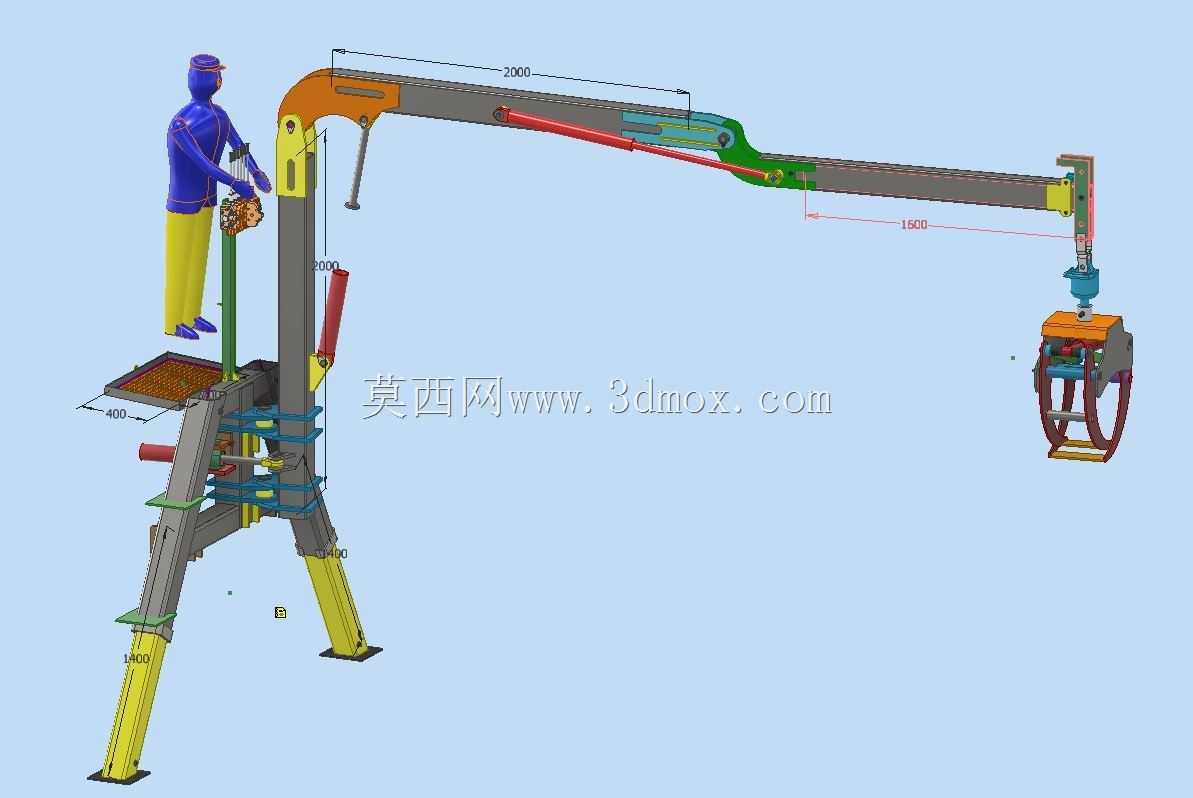

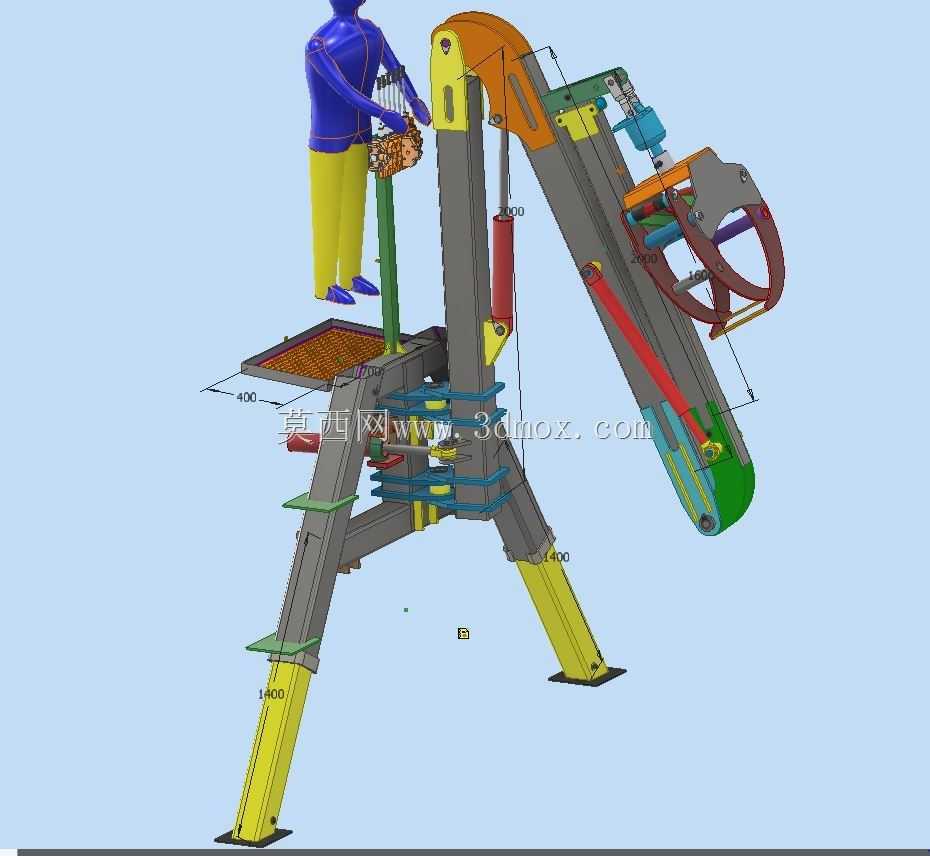

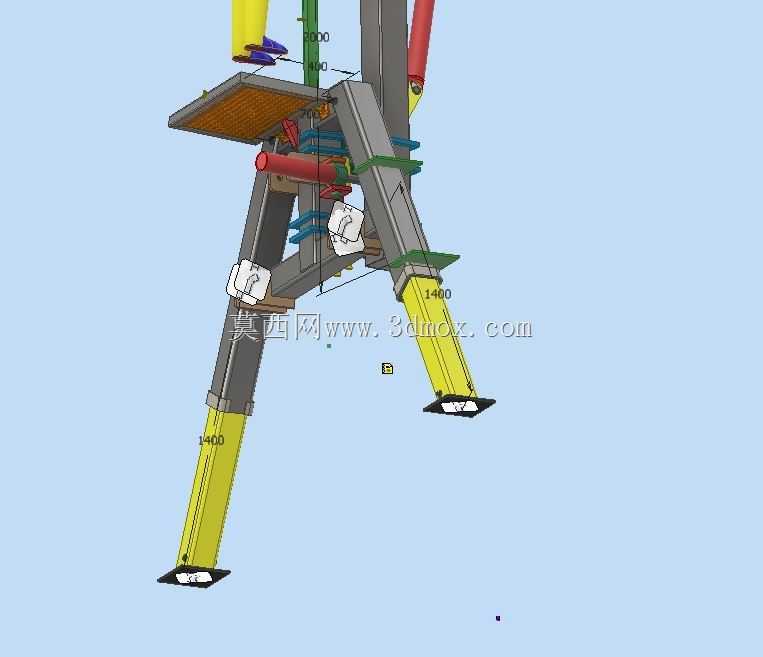

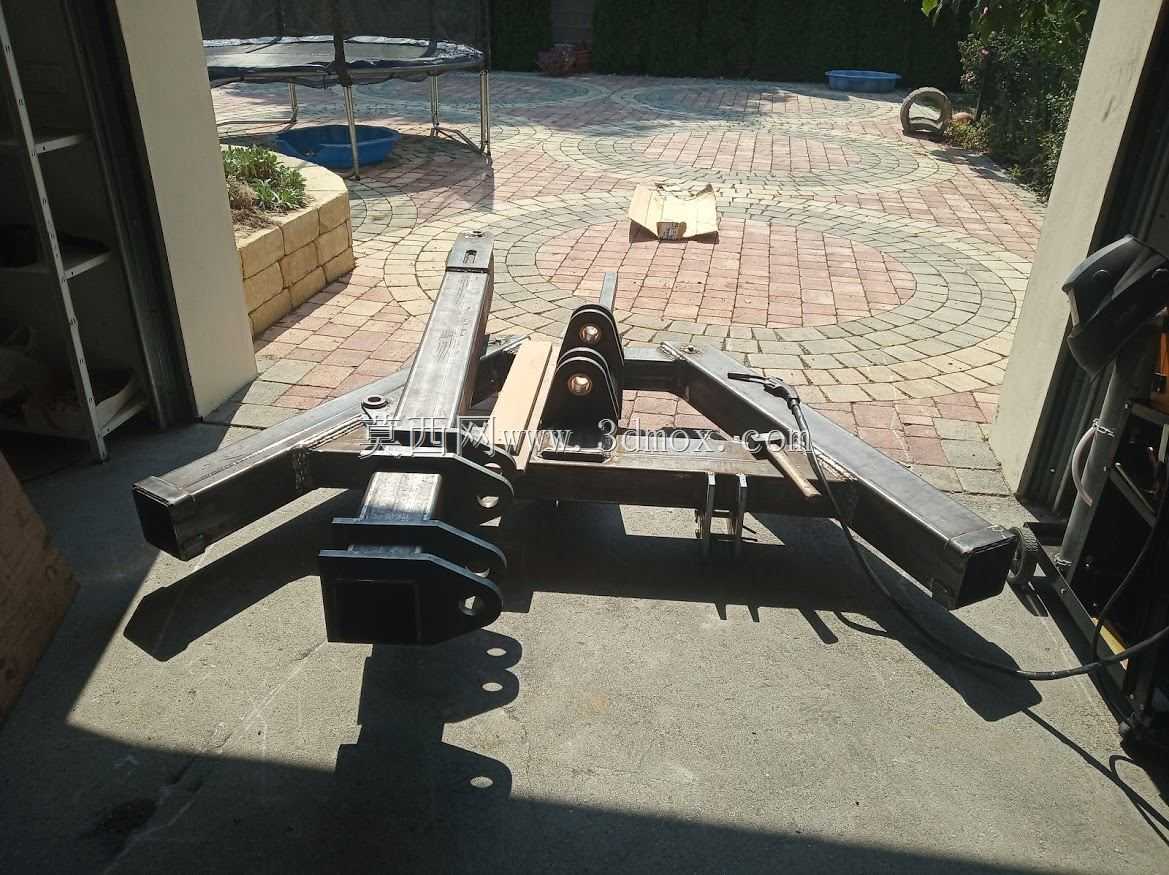

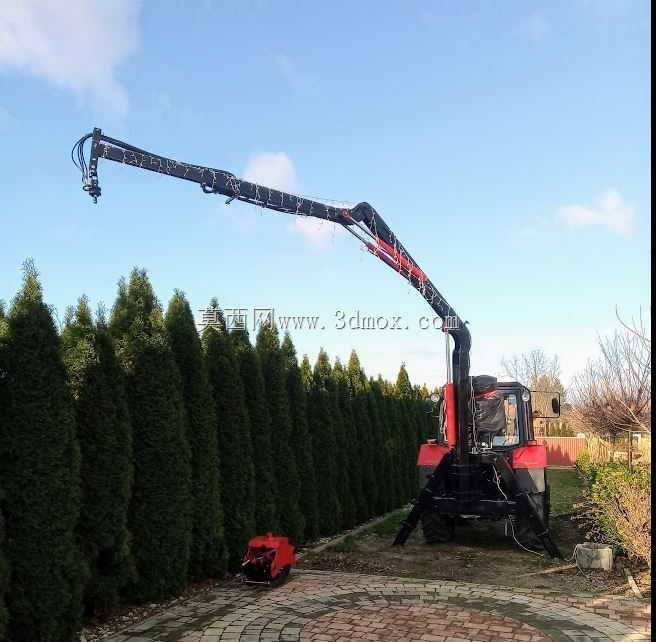

　　这款Z型结构的起重设备，核心定位是中小作业半径内的定点重载物料转运，常见于车间内部重型工件跨工位调运、仓储区域重型货位的堆垛存取、小型设备安装检修时的部件吊装场景，相比传统直臂起重机，其Z型折臂结构能在有限的竖向与横向空间内完成更灵活的作业姿态调整，尤其适合厂房层高受限、作业周边存在固定设备遮挡的工况，能避开常规直臂设备无法绕过的障碍物，将负载精准送达指定工位。从结构设计逻辑来看，整机采用三段式折臂布局，底部为带稳定支撑的三角支腿结构，支腿展开后形成的支撑边界覆盖了全作业幅度下的倾覆力矩范围，单支腿底部设置了可调式支撑脚垫，可适配存在轻微坡度的车间地面，安装时无需额外浇筑固定基础，仅需将支腿调整至水平状态即可投入作业，

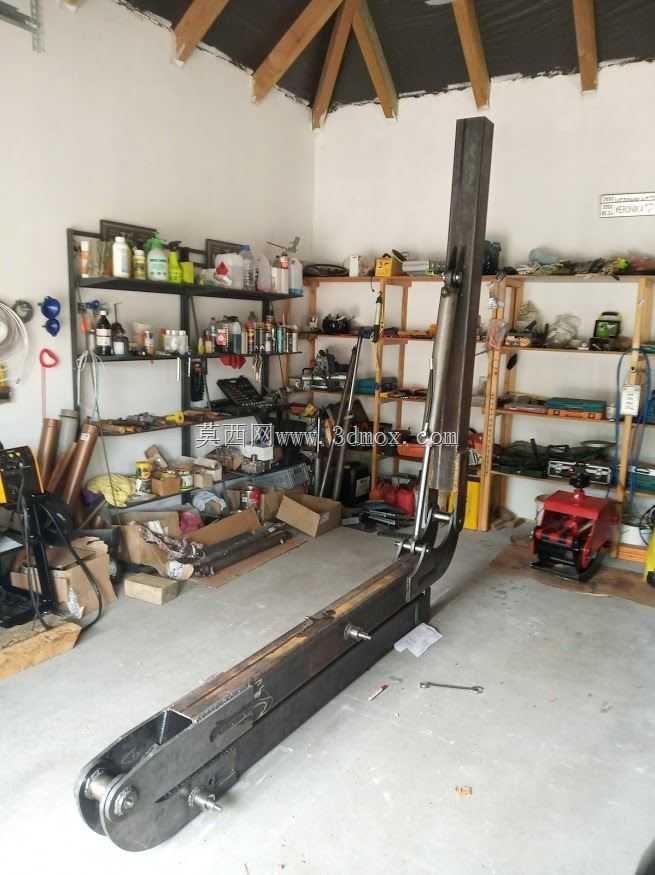

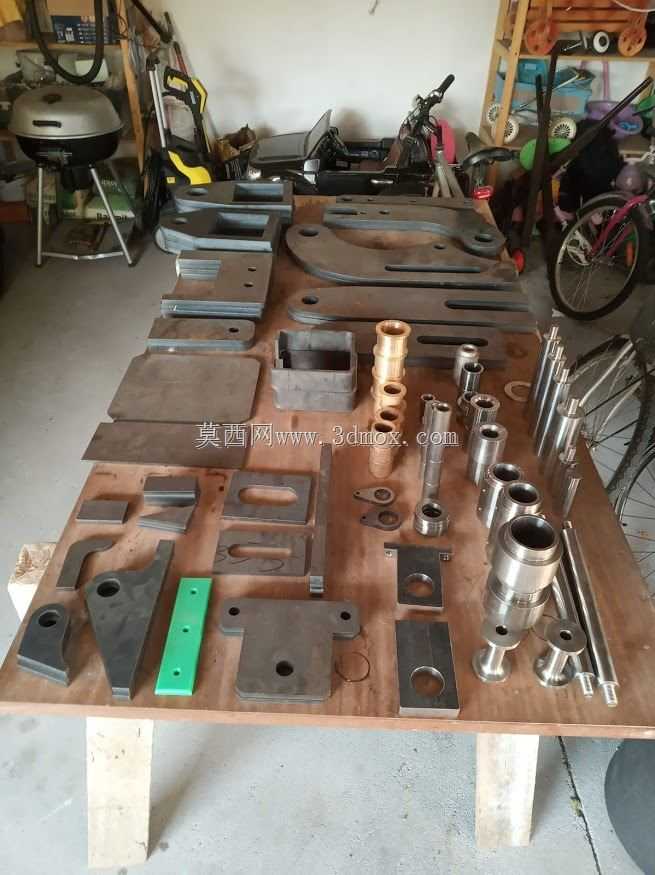

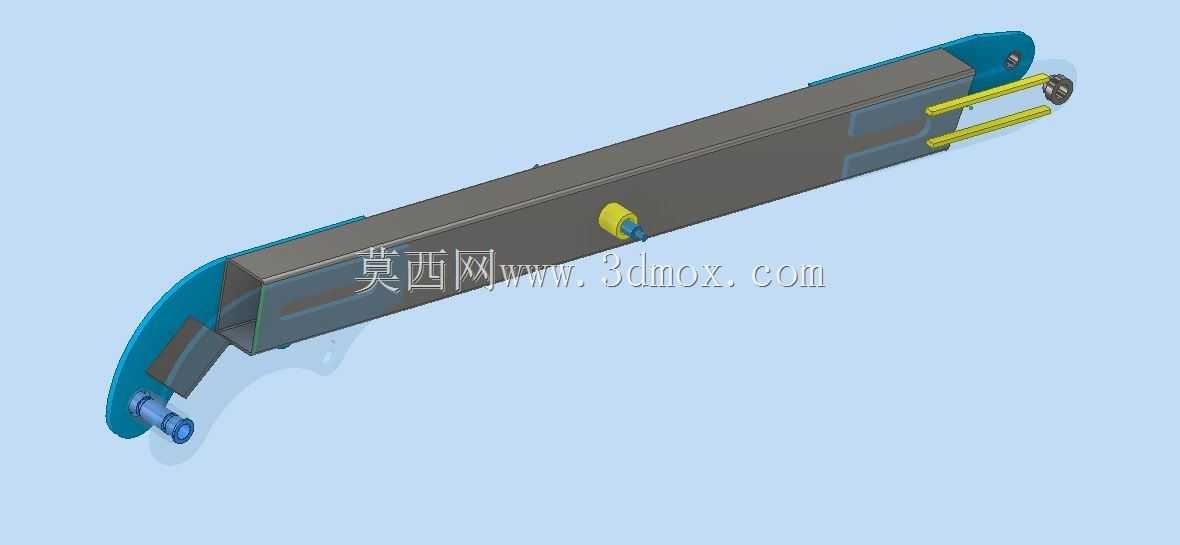

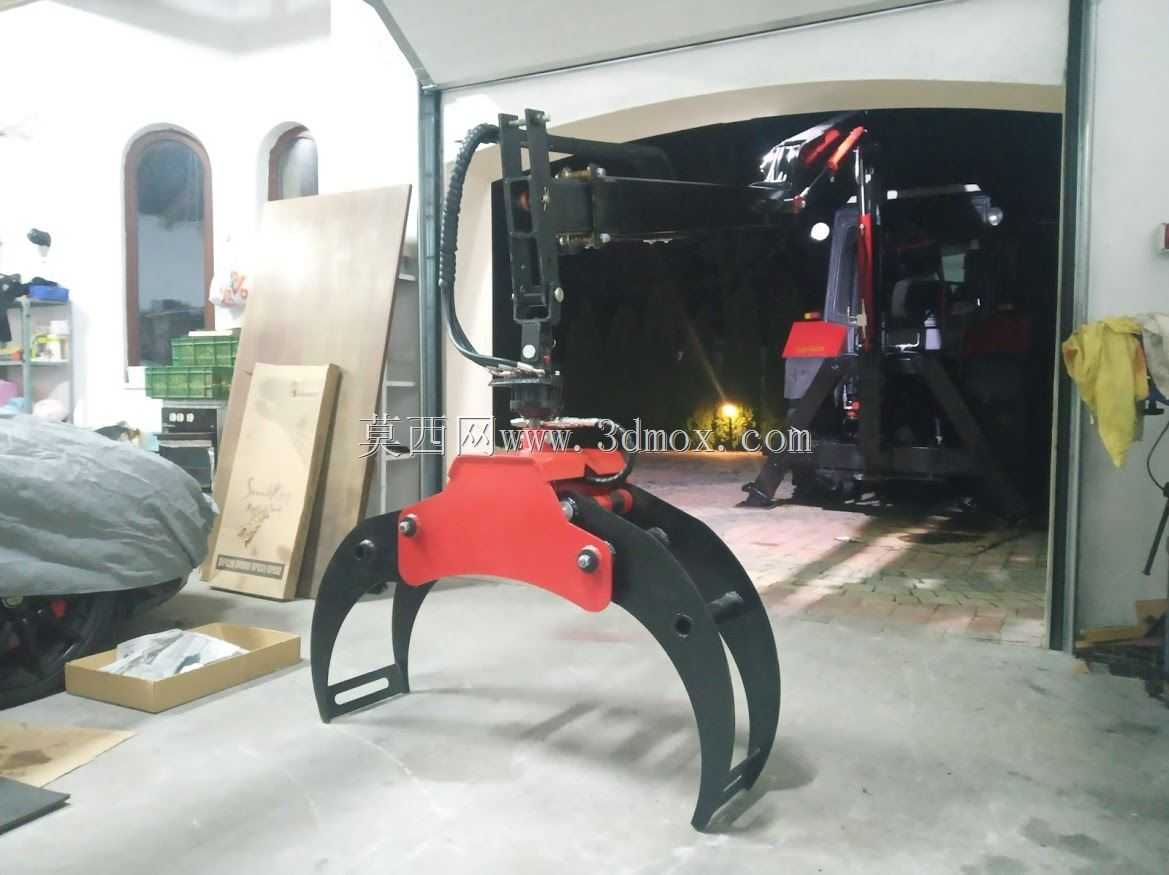

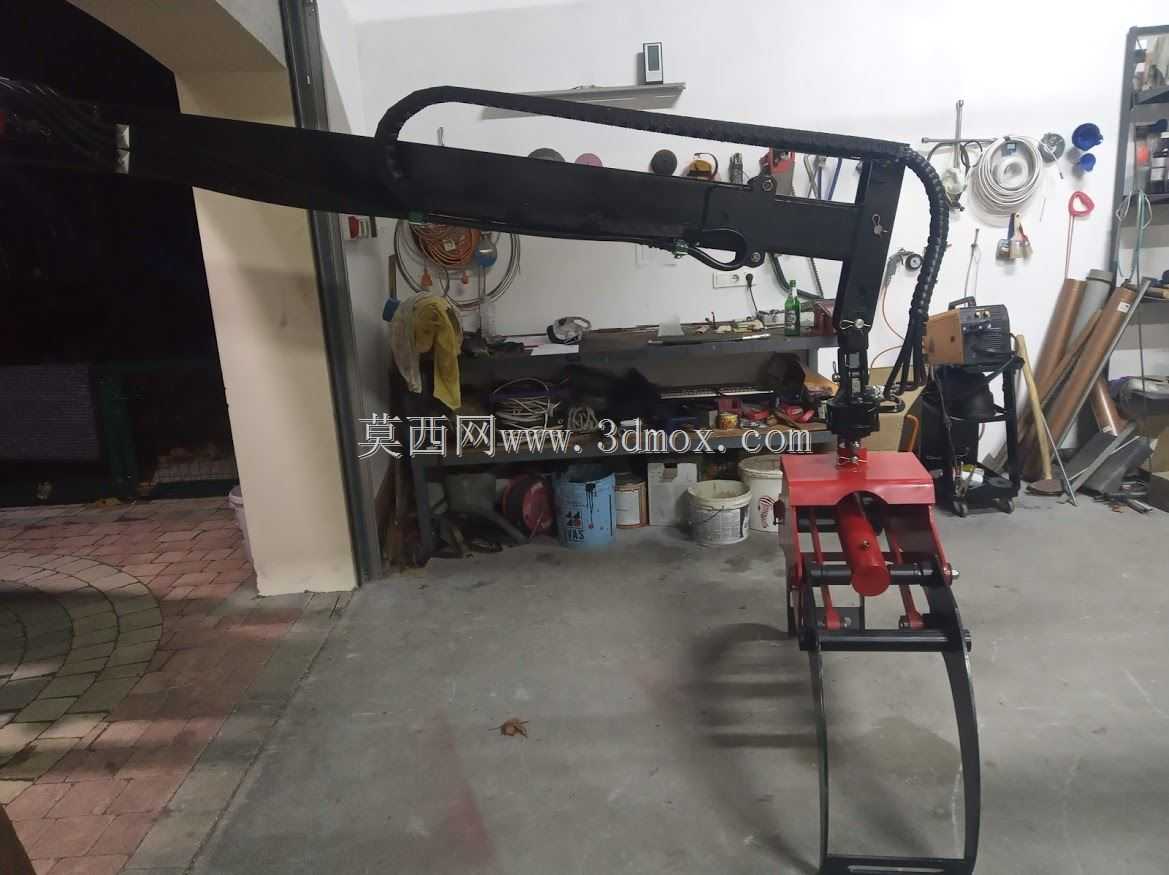

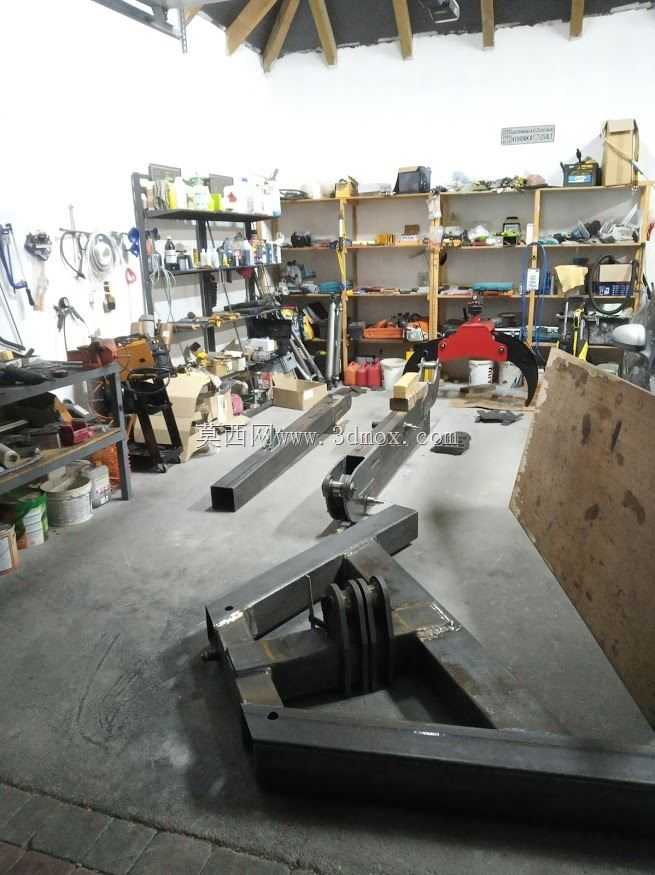

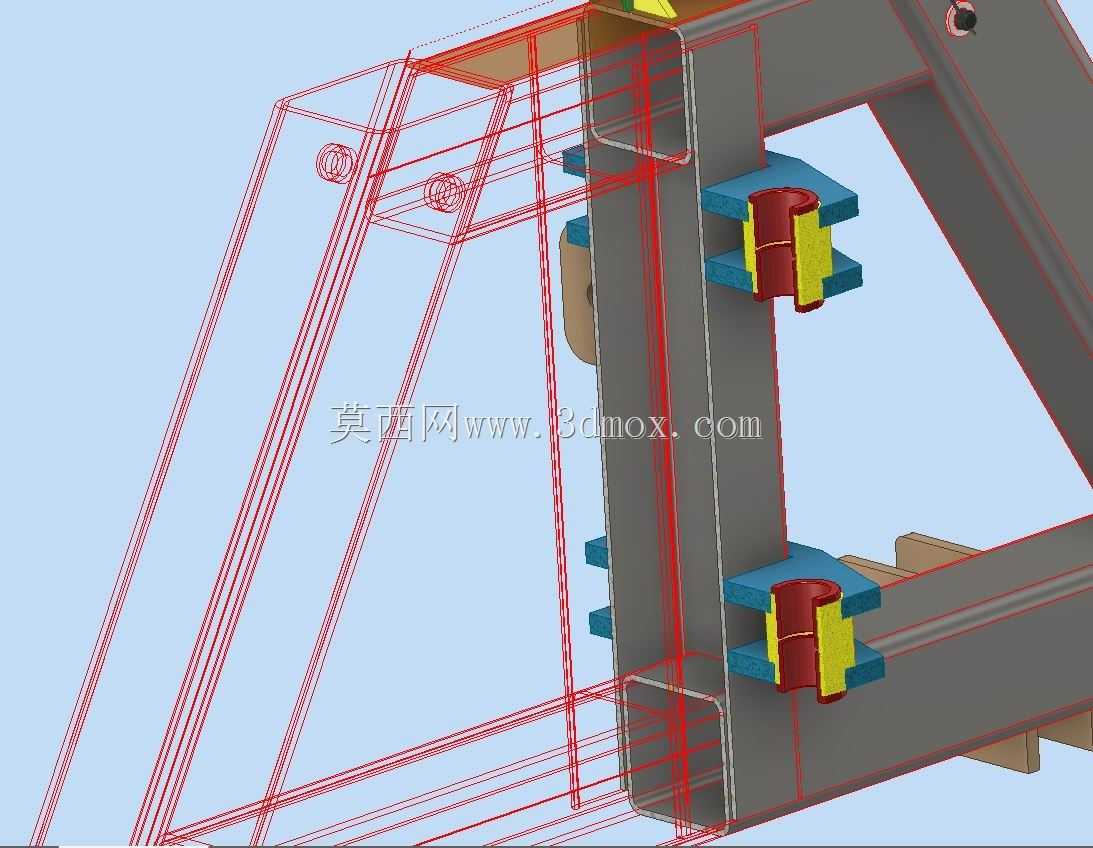

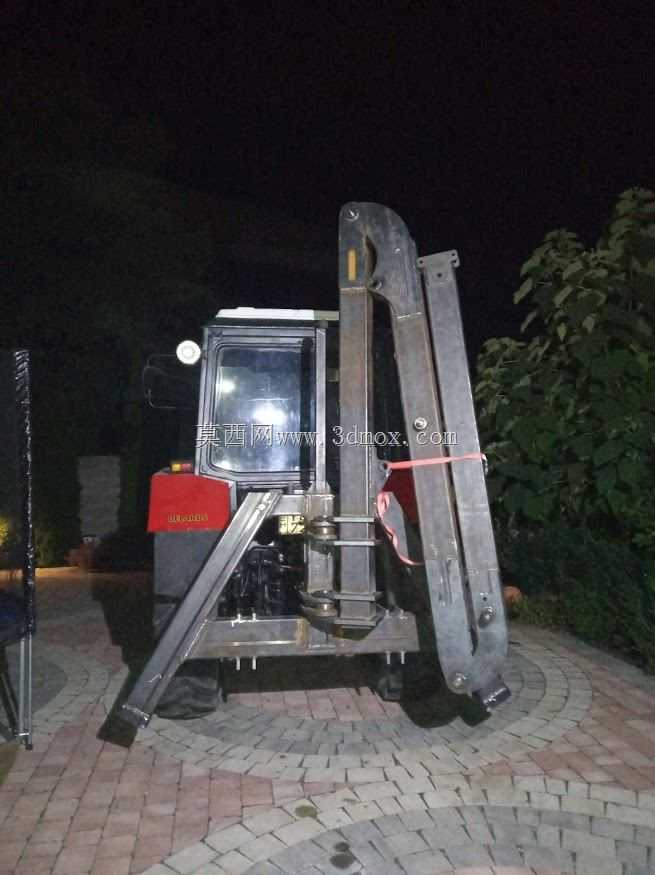

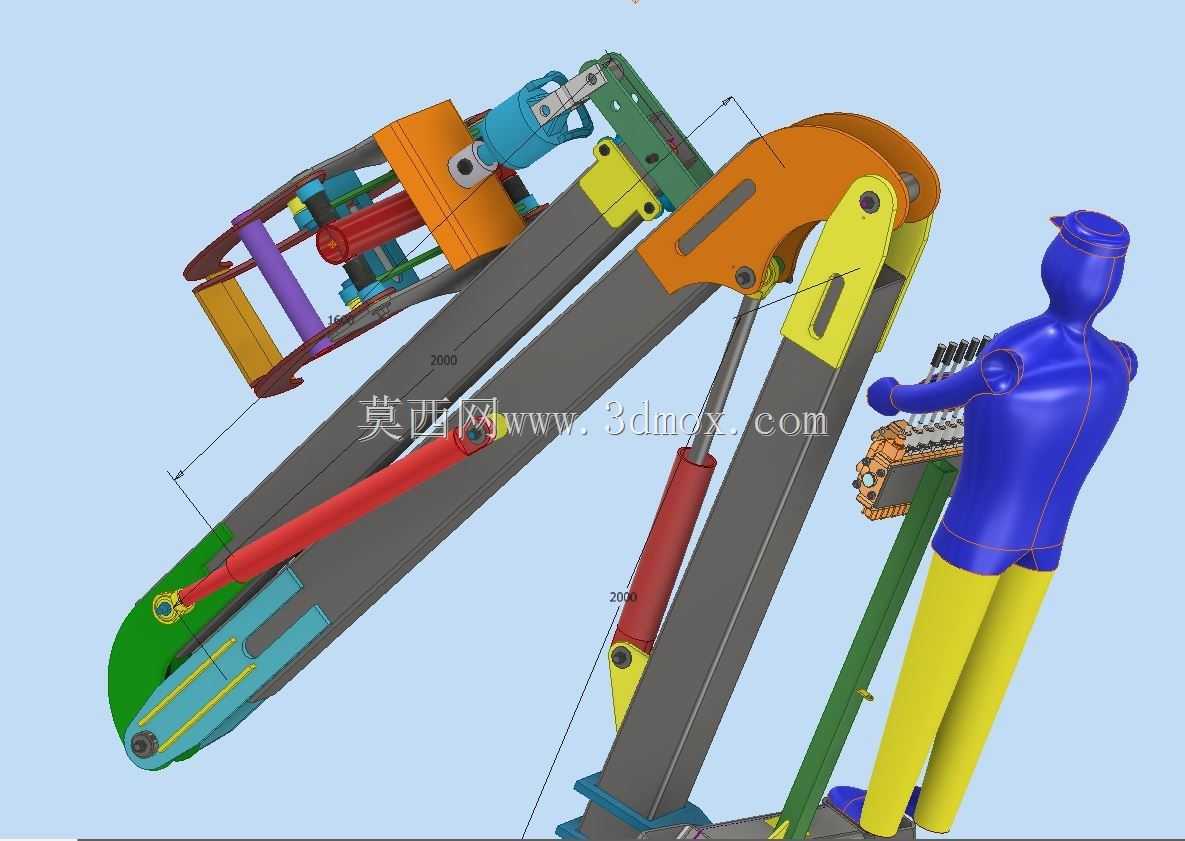

　　转场时可将支腿折叠收拢，整体占用空间远小于同吨位的固定臂起重机。中部主臂采用箱型焊接结构，内部设置了横向加劲肋，在控制整机自重的前提下保证臂架的抗弯抗扭刚度，臂架之间的铰接点采用自润滑轴承配合高强度销轴连接，配合液压驱动的变幅油缸，可实现各段臂架的独立角度调整，其中靠近末端的臂段可实现大角度俯摆，能深入设备间隙、低矮工位完成常规起重设备无法覆盖的吊装作业，末端的吊具采用可旋转夹取结构，既可以通过吊钩完成常规吊重作业，也可以通过配套的夹爪完成规则箱体、轴类工件的夹持转运，无需额外更换吊具即可适配多种作业需求。整机作业高度覆盖5.5米范围，额定负载600kg，作业半径可通过臂架折叠程度灵活调整，

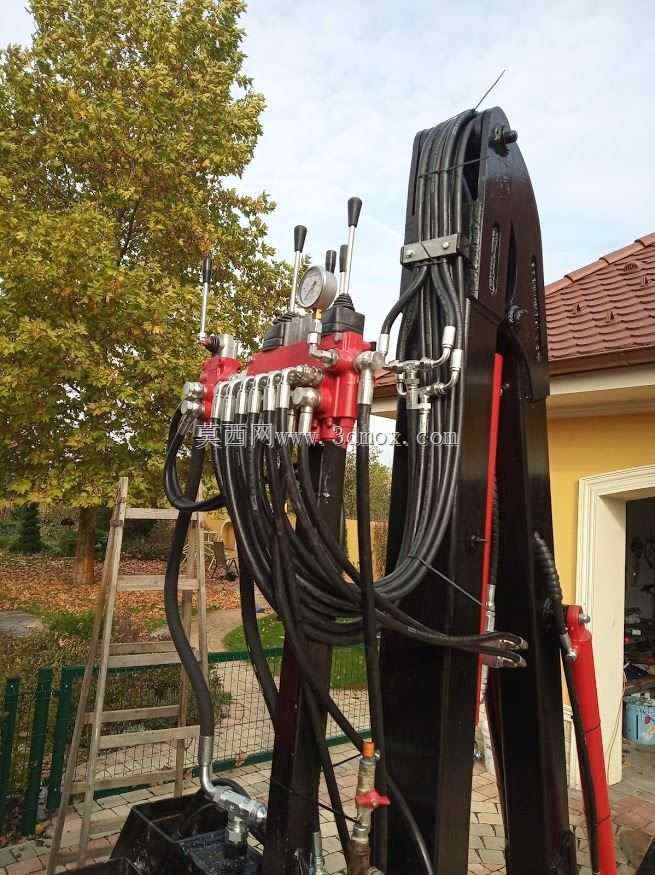

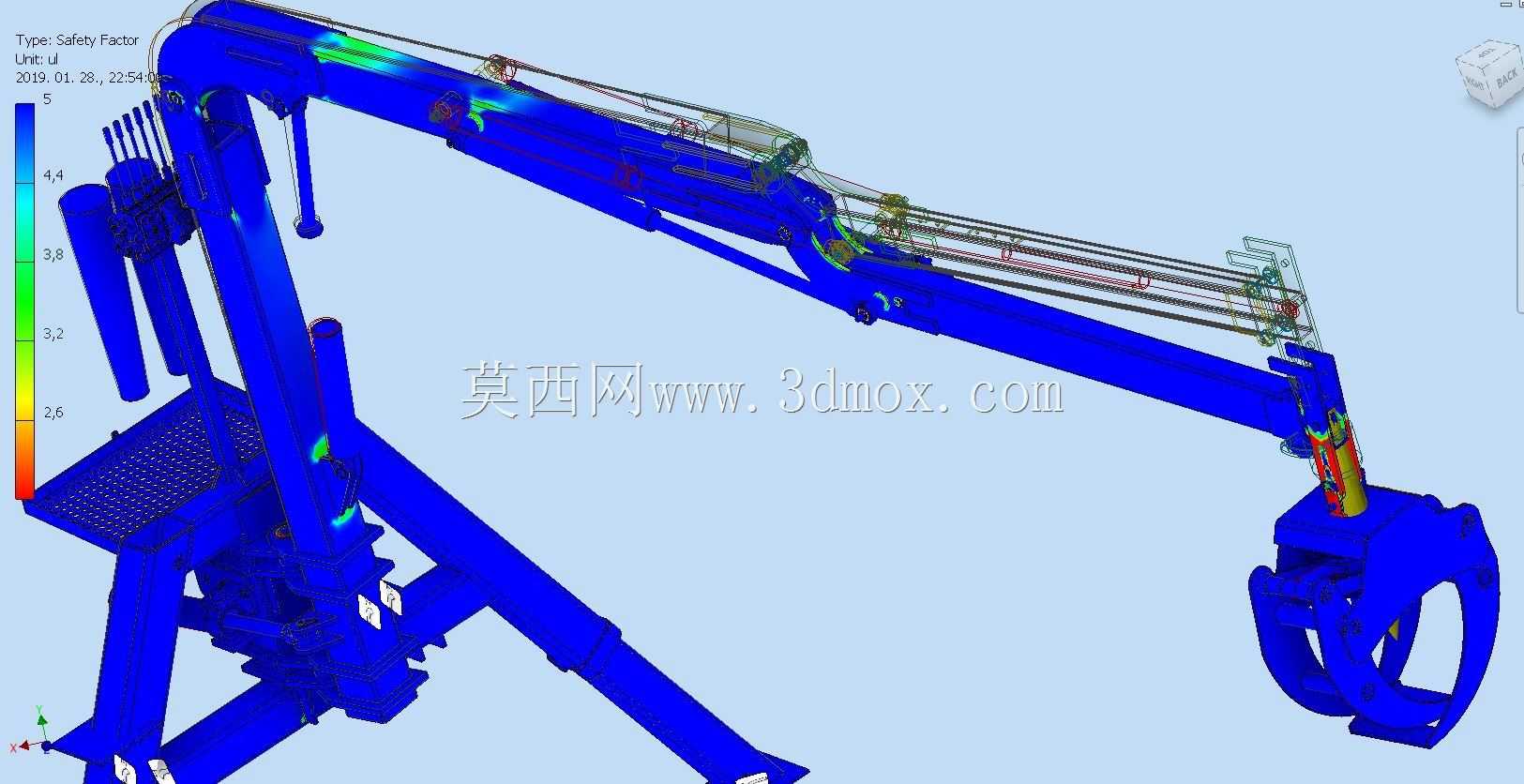

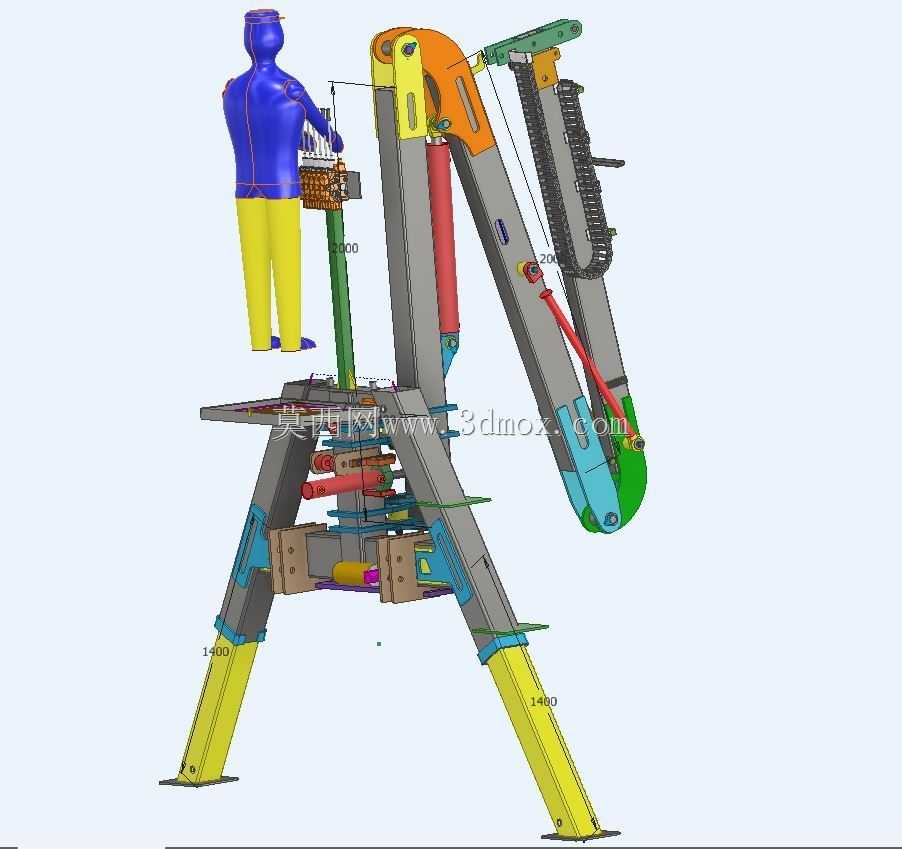

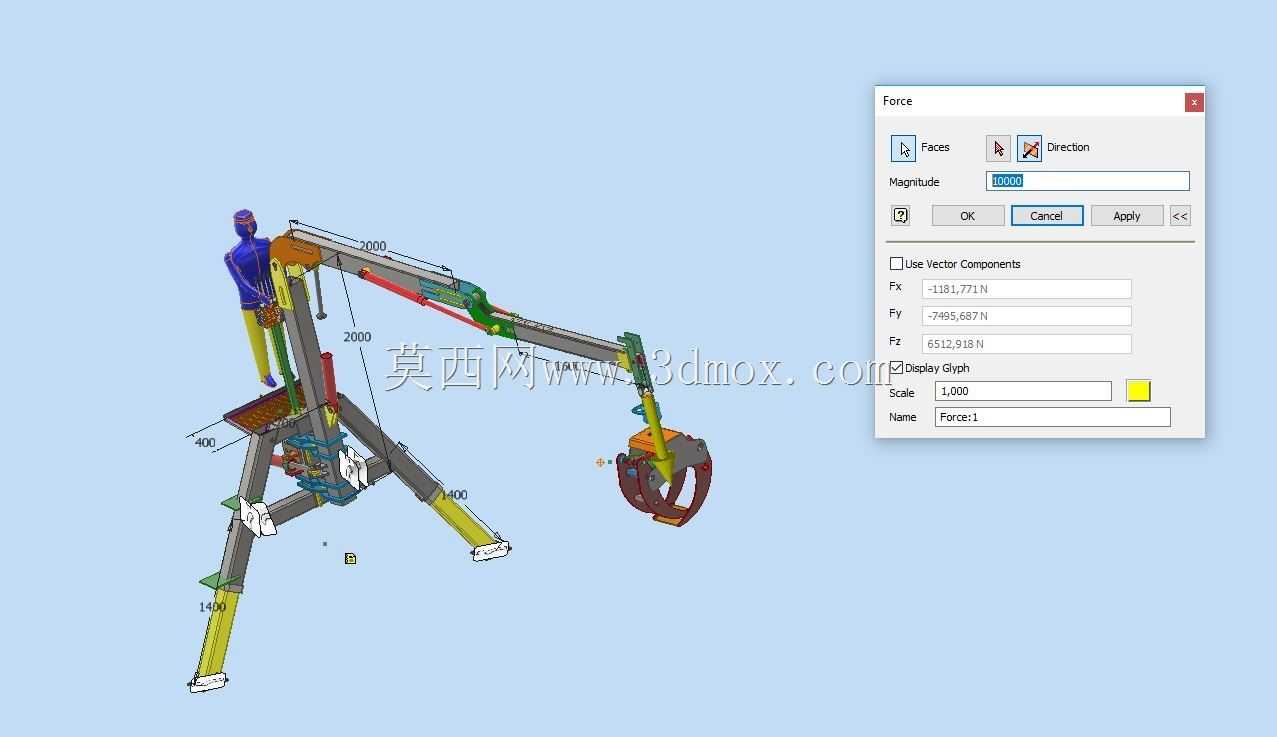

　　最小作业半径下可实现近距离重型工件的垂直起吊，最大作业半径下可覆盖支腿周边4米范围内的作业点位，各液压管路沿臂架内侧布置，通过管卡固定避免臂架运动过程中管路发生拉扯磨损，液压系统设置了双向液压锁，在变幅油缸停止供油时可自动锁止臂架位置，避免负载状态下臂架发生沉降，保障作业过程的安全性。设计过程中针对Z型臂架的受力特点做了专门的力学优化，在臂架弯折的应力集中区域增加了贴板补强，通过有限元仿真校核了全作业姿态下的结构应力分布，确保各工况下结构应力均低于材料许用应力值，同时对整机的重心变化轨迹做了模拟验证，确保在最大负载、最大作业半径的极限工况下，整机重心始终落在支腿形成的支撑多边形范围内，杜绝倾覆风险。操作位设置在支腿上方的站立平台，

　　操作人员可近距离观察吊重作业状态，平台周边设置了防护栏杆，作业时操作人员可随臂架的小幅调整直观观察吊点对位情况，相比远程操作的起重设备，对位精度更高，适合需要精准对位的工件装配、设备检修类作业。整机的运动部件均设置了防护结构，臂架铰接点的转动间隙处安装了防尘密封圈，避免车间内的粉尘、铁屑进入铰接面造成磨损，延长设备的维护周期，日常使用中仅需定期对铰接点加注润滑脂、检查液压油位即可完成基础维护，整体维护成本较低，适合中小加工车间、仓储站点、设备运维班组作为常规起重作业装备配置，可替代部分大型行车的作业功能，且无需对厂房结构做改造，部署灵活性更强。
