发动机活塞连杆组件结构设计

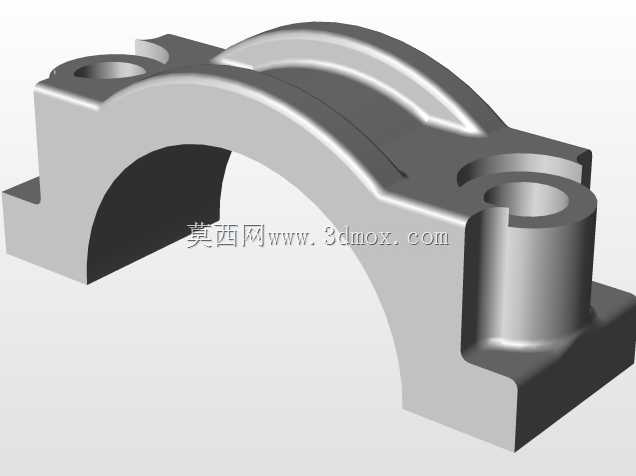

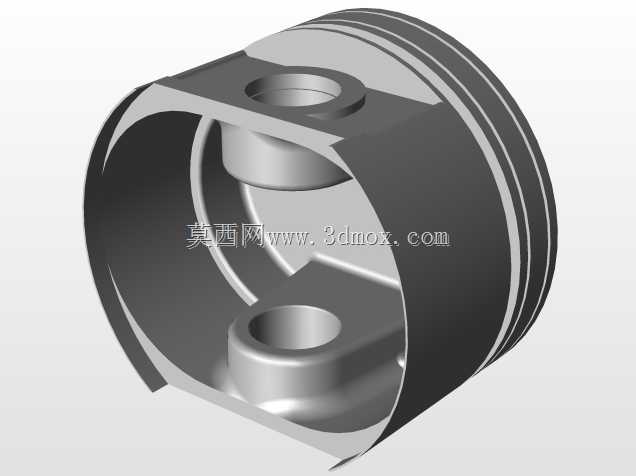

　　这套活塞与连杆的组合结构，是内燃机曲柄连杆机构的核心组成部分，所有尺寸均从真实发动机活塞上实测获取，完整还原了量产机型的装配逻辑与结构细节。活塞作为燃烧室的直接承压部件，顶部直接承受燃气燃烧产生的爆发压力，通过活塞销将作用力传递给连杆，再由连杆带动曲轴做旋转运动，完成热能到机械能的转换。从结构设计来看，活塞头部设置了多道环槽，用于安装气环与油环，气环负责密封燃烧室高压燃气，油环则刮除气缸壁上多余的润滑油，两者配合保证气缸工作压力与润滑状态稳定；活塞裙部采用适配气缸型线的外形设计，在往复运动中起到导向作用，同时承受侧向力，避免活塞与缸壁出现异常磨损。连杆部分采用分体式大头设计，大头孔与曲轴连杆轴颈配合，通过连杆螺栓实现轴瓦的压紧固定，

　　小头端通过活塞销与活塞连接，杆身采用变截面过渡结构，在保证整体强度与刚度的前提下，尽可能降低往复运动惯性力，适配发动机高转速工况下的受力需求。在实际工程应用中，这类组件广泛应用于车用汽油机、柴油机以及小型通用动力设备，其设计合理性直接决定发动机的动力输出效率、运转平顺性与使用寿命。建模过程中，需要严格控制活塞销孔与连杆小头孔的同轴度，连杆大头孔的圆柱度，以及活塞环槽的宽度与深度公差，这些尺寸偏差会直接影响装配后的密封性能与运动间隙。安装边界方面，活塞的最大外径需与气缸内径保持设计规定的配合间隙，既要避免热膨胀后出现拉缸故障，也要防止间隙过大导致敲缸与漏气；连杆的中心距、大头与小头的孔径公差，直接决定活塞的上止点与下止点位置，

　　进而影响发动机的压缩比参数。同时活塞顶部的燃烧室造型，也需要与气缸盖的燃烧室结构匹配，保证混合气形成与燃烧过程符合设计预期。在结构校核环节，需要重点关注活塞在高温高压工况下的热变形与机械应力分布，连杆在往复惯性力与爆发压力交替作用下的疲劳强度，以及连杆螺栓的预紧力控制，避免出现螺栓松动、连杆断裂等致命失效。这套模型完整呈现了活塞连杆组件的所有配合特征，既可以用于发动机结构原理的教学演示，也能作为相关零部件逆向设计、结构优化的参考依据，帮助设计人员快速理解曲柄连杆机构的运动逻辑与装配关系，在新品开发或故障分析时，能够直观核对各部位的结构尺寸与配合关系，减少设计阶段的疏漏。
