双级涡轮盘转子组件结构设计

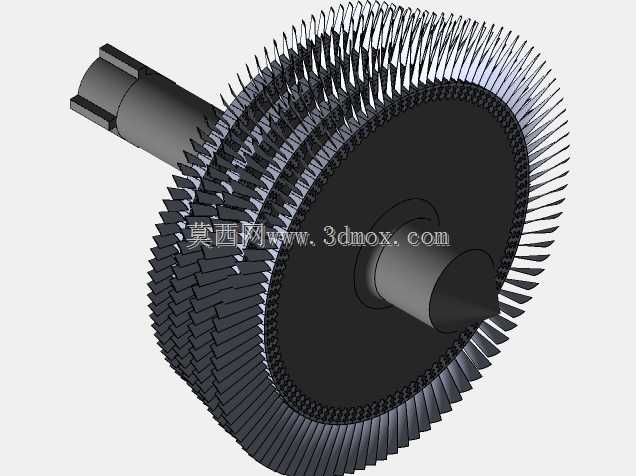

　　这套双级涡轮转子组件主要面向小型燃气涡轮、航空辅助动力单元以及微型涡喷发动机的热端结构验证场景，在整套动力循环中承担将高温高压燃气内能转化为轴功的核心任务。两级涡轮盘沿轴向串联布置，首级负责承接燃烧室出口的高能燃气，末级进一步膨胀做功以提升循环效率，输出的扭矩可直接驱动压气机或外部负载。

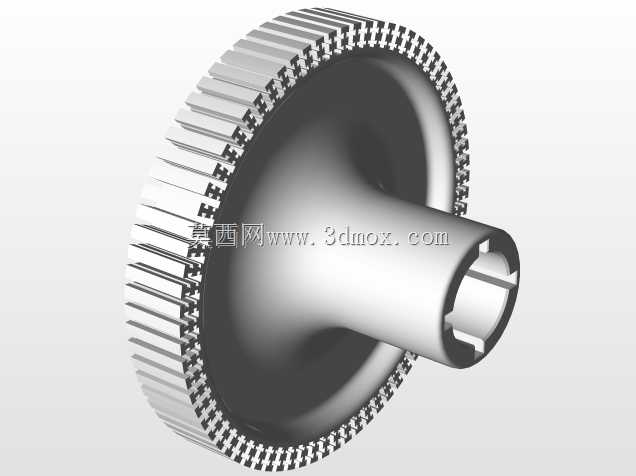

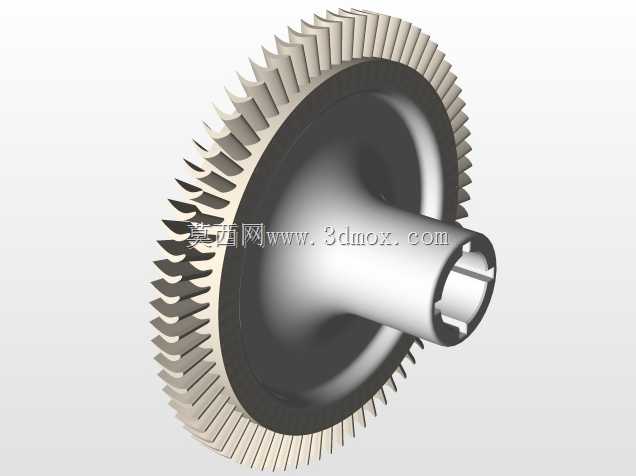

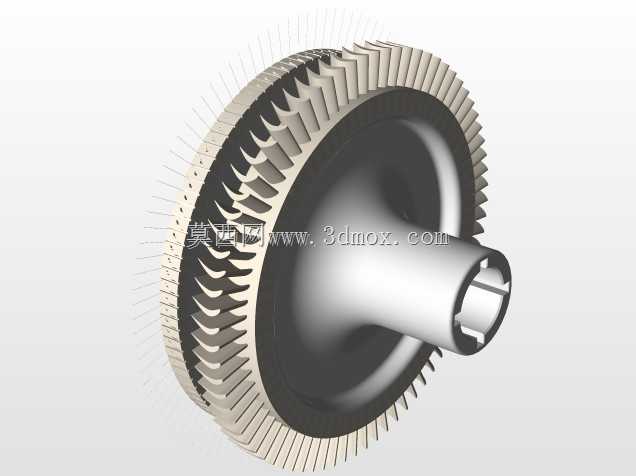

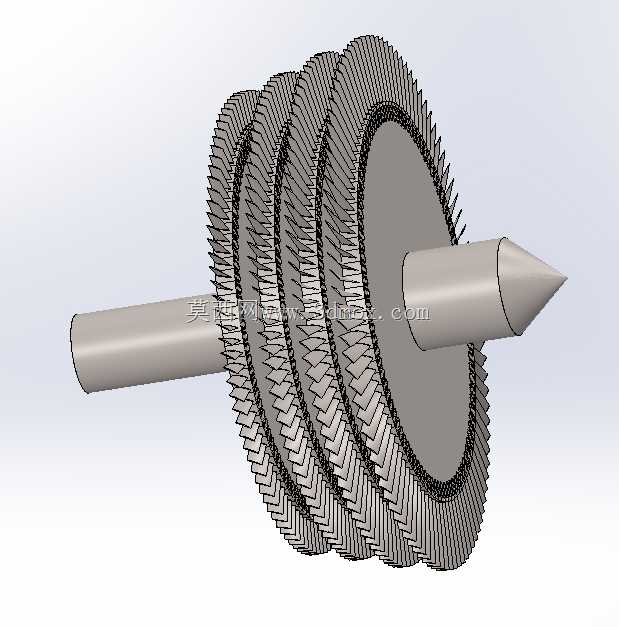

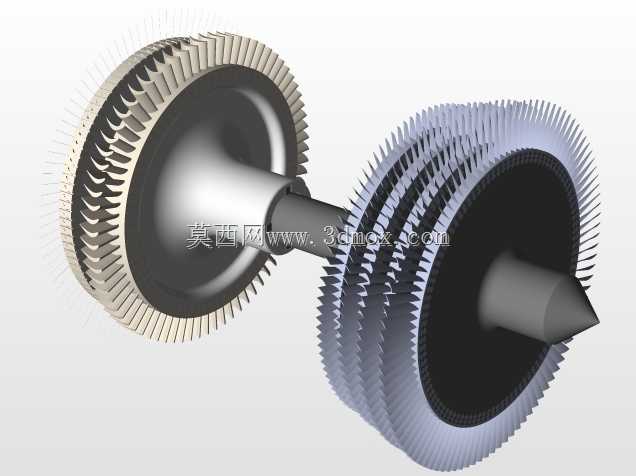

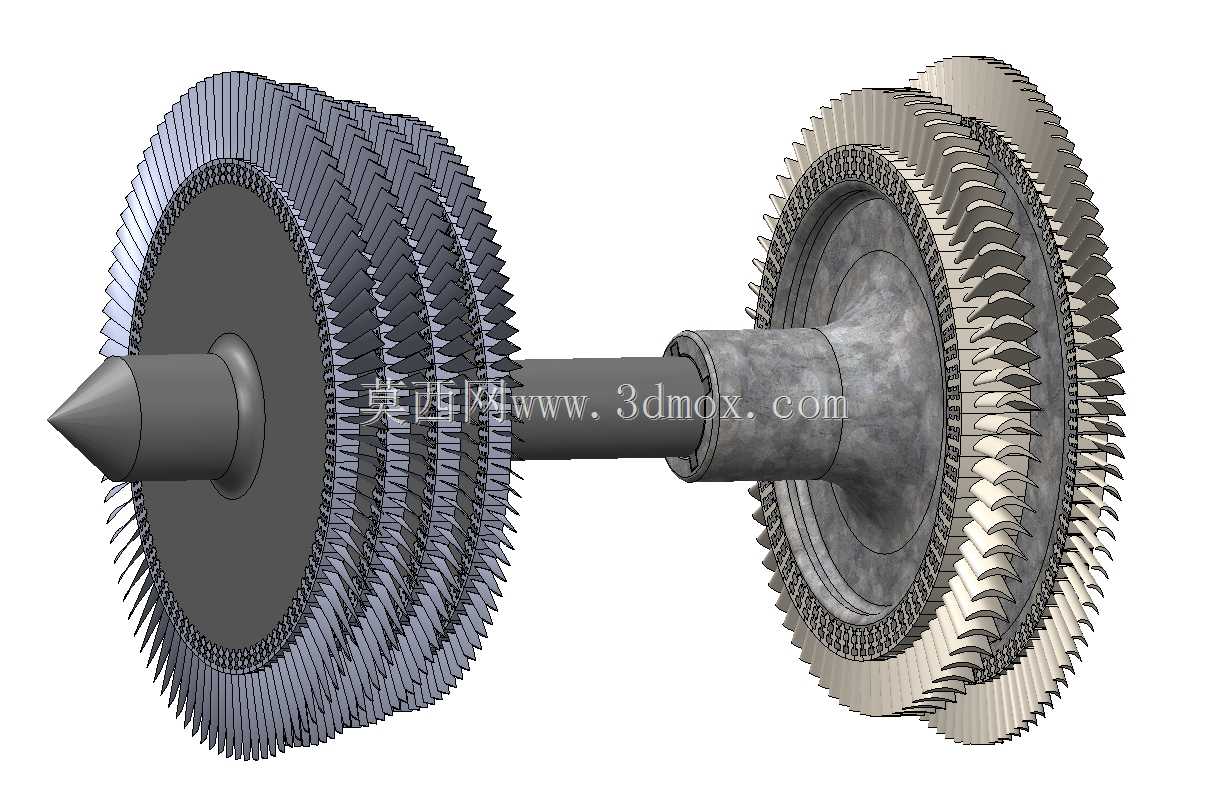

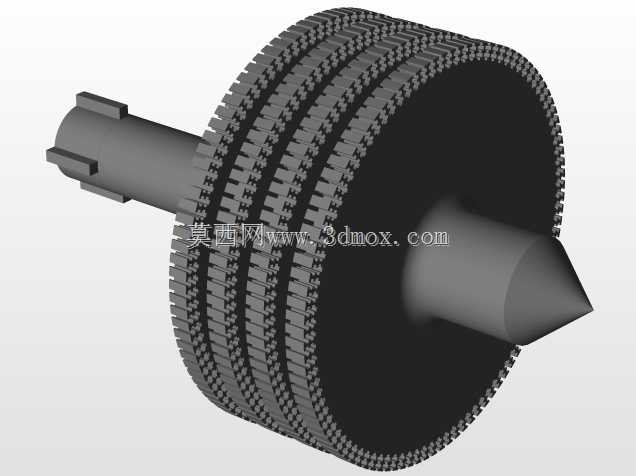

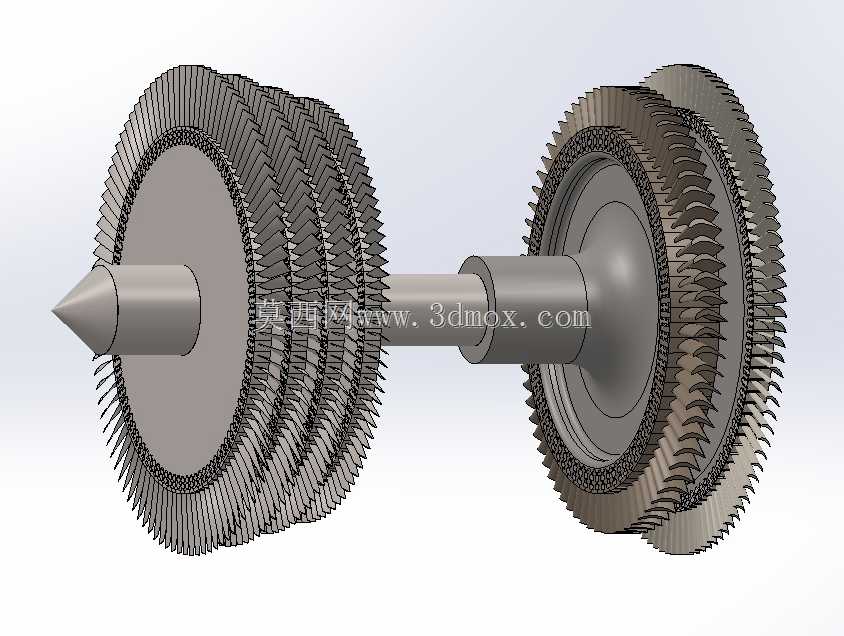

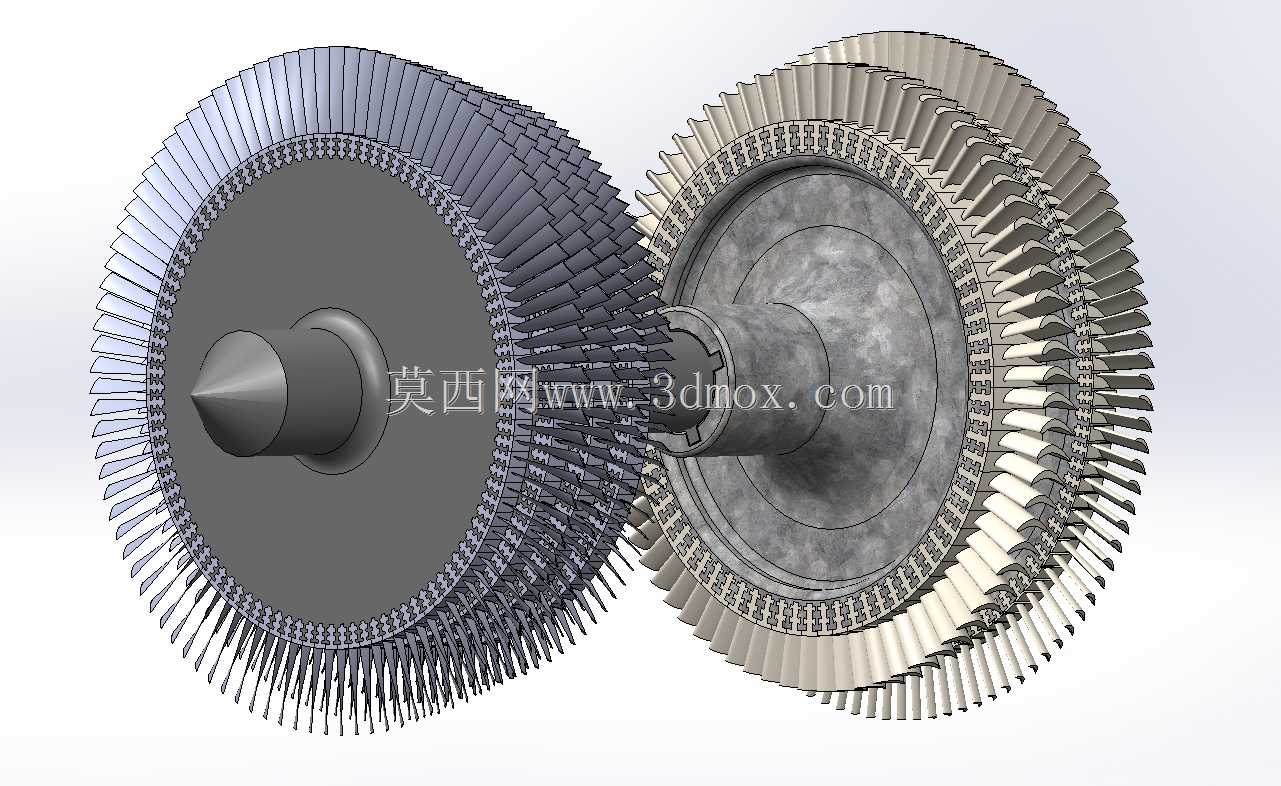

　　从结构功能上看，每一级轮盘外缘均密布轴向排列的动叶片，叶型沿周向均匀分布，叶片根部与轮盘采用榫齿式连接，便于在高温蠕变或异物损伤后单独更换，降低维护成本。首级叶片相对细长，末级叶高逐级缩短，符合燃气膨胀后比容变化的气动设计规律。两级轮盘中心设置带锥度的轴头与内孔配合结构，前端锥形整流罩可引导来流平滑进入叶栅通道，减少入口涡流损失；后端轴颈预留键槽与定位轴肩，用于与传动轴、轴承及锁紧螺母配合，保证转子在高转速下的同轴度与轴向定位。

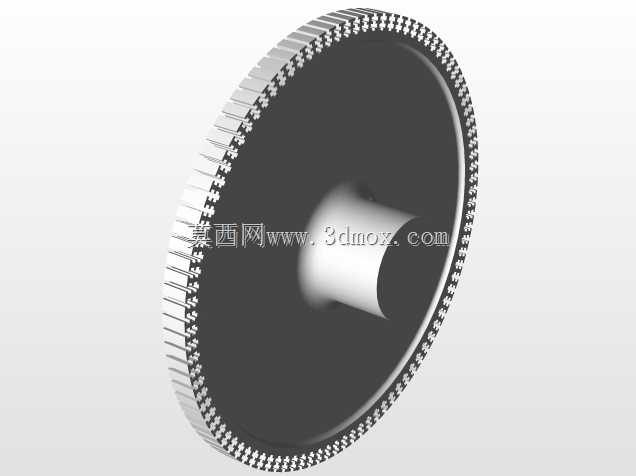

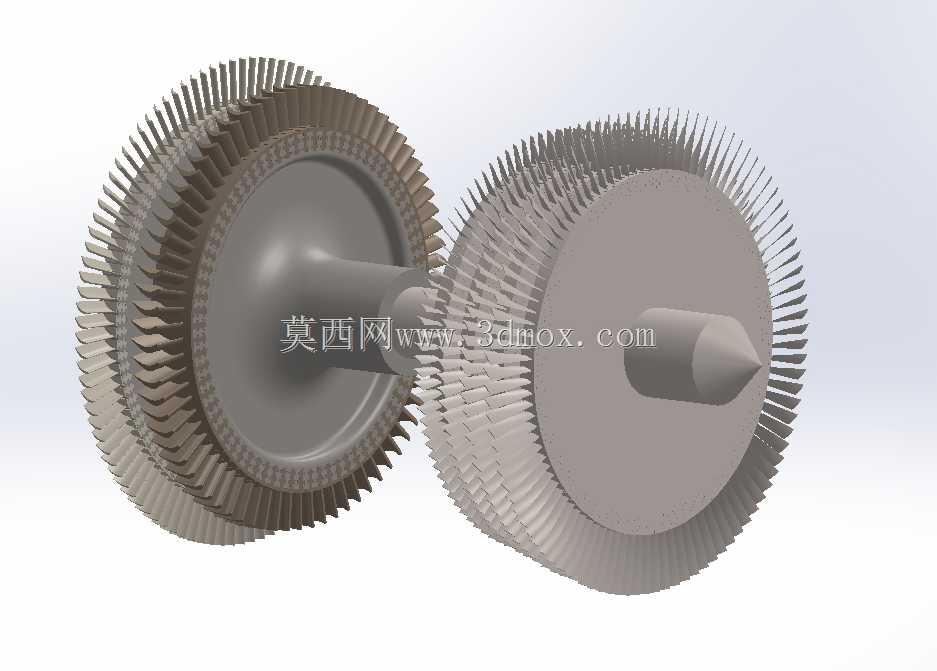

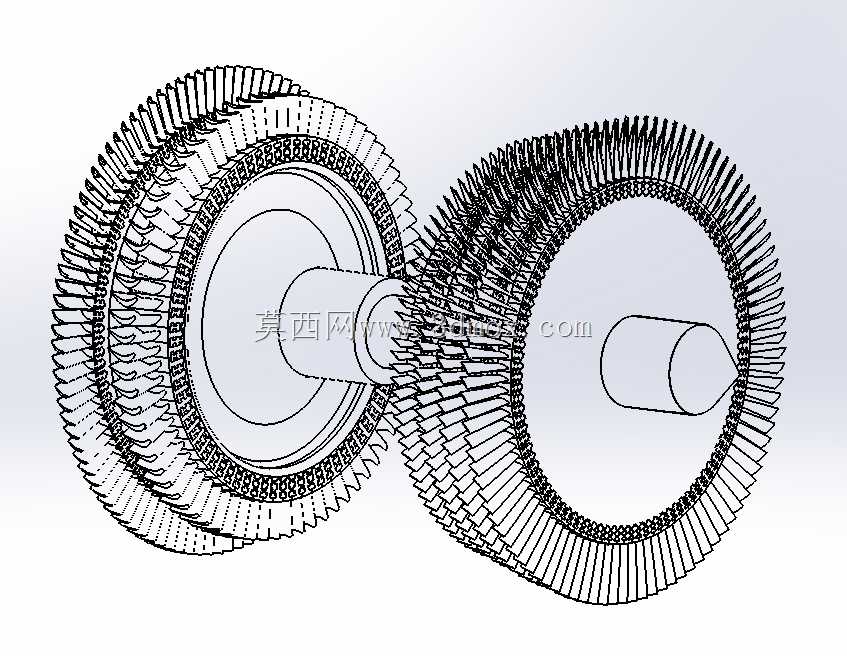

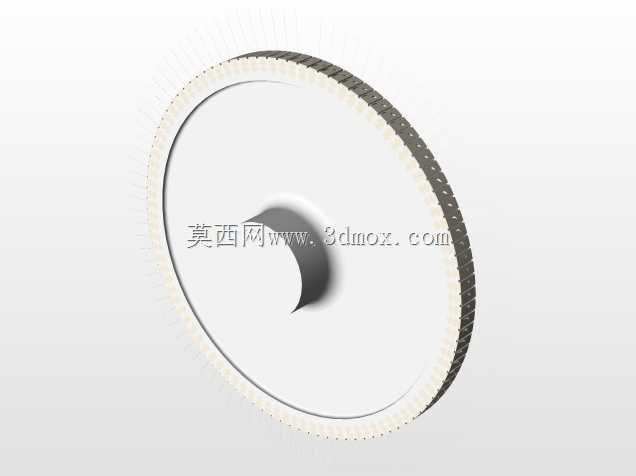

　　设计思路上优先兼顾气动效率与结构强度。轮盘整体采用辐板加轮缘的盘式结构，在保证叶片安装刚性的同时减轻转子质量，降低转动惯量，有利于快速启停。叶片型面并非简单平板，而是带有扭向与安装角，使不同叶高截面的气流攻角保持在合理范围，避免叶尖与叶根流动分离。中心轴孔与轴头的配合面经过同轴度约束，两级轮盘之间预留轴向间隙，既防止热膨胀后发生摩擦，又为气流在级间重新组织提供空间。

　　在安装边界方面，转子的轴向定位依赖轴肩与锁紧件，径向通过轴承支撑于机匣，因此轴颈直径、轮盘最大外径以及叶片顶端与机匣的间隙是装配时的关键控制尺寸。叶尖间隙需在热态工况下保持微小均匀值，间隙过大会降低级效率，过小则可能因热膨胀和振动发生碰磨。轮盘端面的连接结构需保证扭矩可靠传递，键槽位置对称度需满足动平衡要求，整体转子装配后通常还需进行动平衡校正，以抑制高速旋转下的振动。

　　实际工程应用中，这类转子常工作在高温、高转速、高离心载荷环境，因此建模时需要重点关注叶片根部圆角、轮盘辐板过渡区以及轴孔应力集中位置。三维结构中对叶根槽、周向定位面、轴颈台阶和锥面的表达，能够直接用于后续的装配干涉检查、转动惯量估算、质心位置确认以及有限元强度分析。对于结构设计人员而言，该模型可作为涡轮级间布局、转子支撑方案和热端零件连接方式的参考；对于设备选型与教学验证场景，它也能直观展示轴流涡轮从燃气导入、叶片做功到扭矩输出的完整机械实现路径。
