电缆收放用精准绞车结构设计

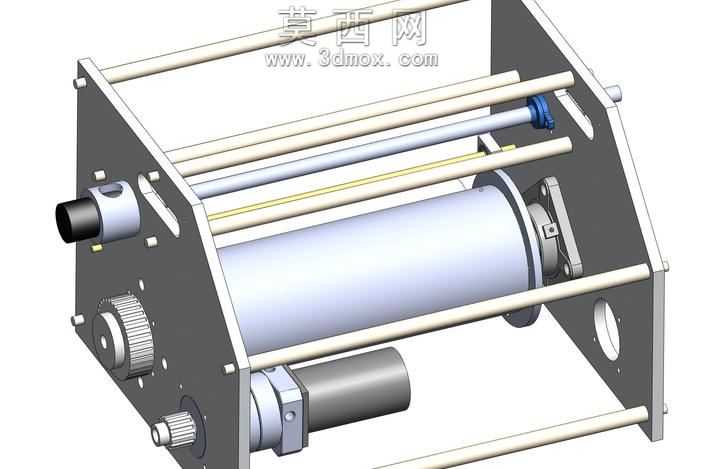

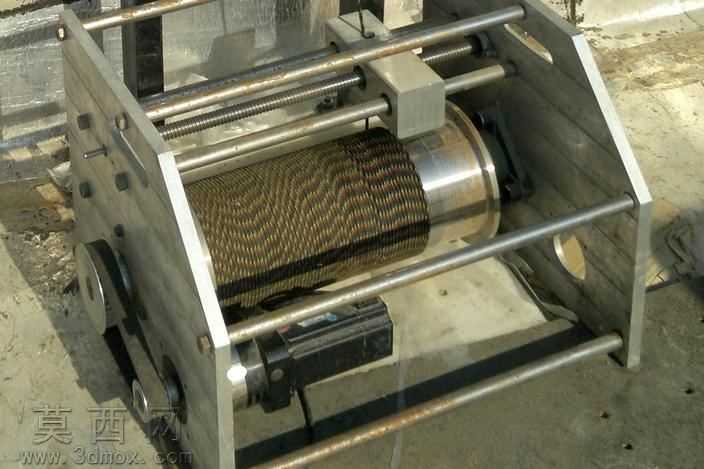

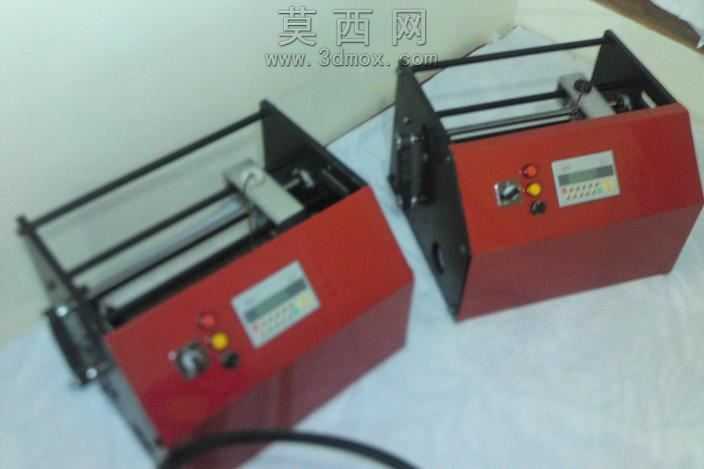

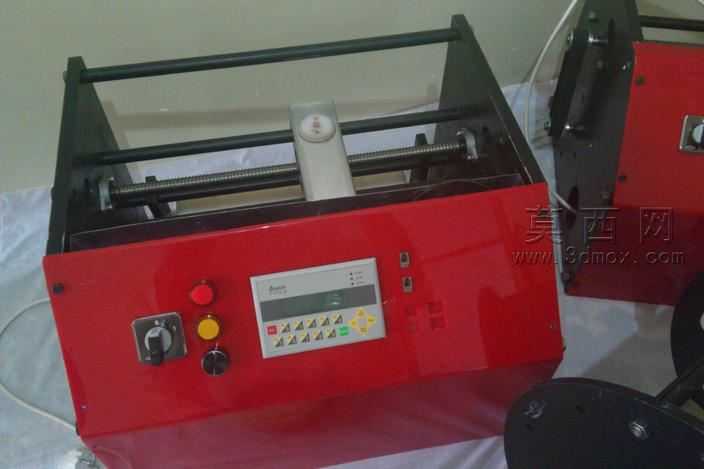

本作品为电缆收放作业场景设计的精准绞车三维模型，整体采用框架式承载结构设计，建模阶段严格遵循机械加工装配公差要求，对各部件的配合间隙、安装定位尺寸做了精准约束，确保虚拟装配状态下无干涉问题。模型主体包含两侧立式安装支撑板、多根平行布置的导向光轴、横向传动丝杠、带防滑纹路的收卷卷筒以及驱动安装座等核心部件，各零件建模时还原了真实加工特征，比如支撑板上的螺栓安装沉孔、定位销孔、轴系安装的轴承位台阶，导向光轴的表面粗糙度特征、丝杠的梯形螺纹牙型细节，卷筒表面的防滑压纹结构都做了精细化还原。材质渲染阶段，框架支撑板采用喷砂氧化铝合金材质，呈现哑光银灰色金属质感，导向光轴与传动丝杠采用抛光镀铬钢材材质，还原高光亮面金属反光效果，卷筒内部的金属筒体做了拉丝不锈钢材质处理，表面缠绕的电缆采用黑色橡胶材质，还原橡胶特有的漫反射质感与细微表面颗粒纹理，底部驱动模块采用黑色工程塑料外壳材质，不同材质的光影反射参数经过反复调试，整体渲染效果贴近实物真实观感。结构设计上，多根平行导向光轴配合滑动座实现排线功能，传动丝杠带动滑动座沿卷筒轴向匀速移动，确保电缆收卷过程中可以均匀排布在卷筒表面，避免出现线缆堆叠、卡滞问题，卷筒与驱动模块直连传动，减少传动环节的间隙，提升收放位置的控制精度，两侧支撑板预留了充足的安装固定孔位，可适配不同的安装基座，整体结构紧凑，受力路径清晰，承载部件的厚度经过力学仿真校核，可满足常规电缆收放的载荷需求，模型可直接用于工程方案演示、作业工况模拟以及后续的加工出图参考。
