法兰连接储罐工业管路系统三维设计

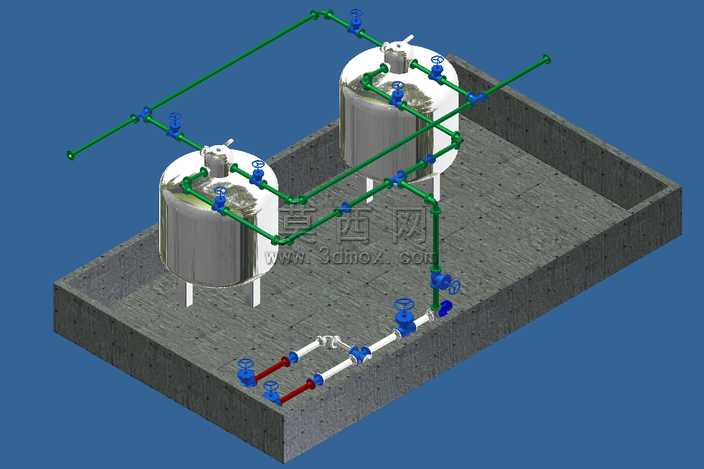

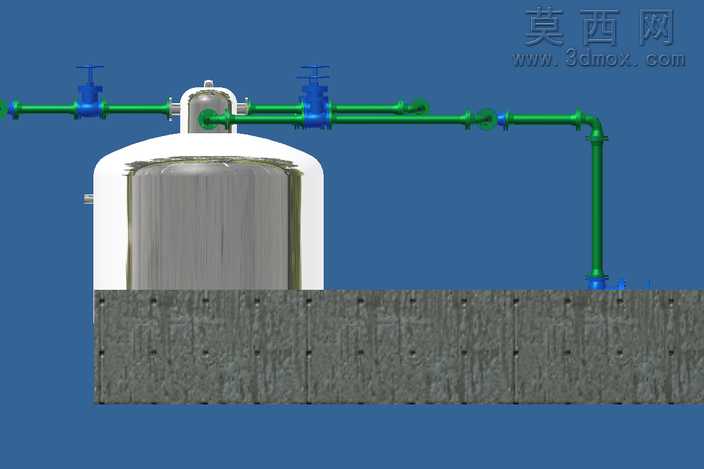

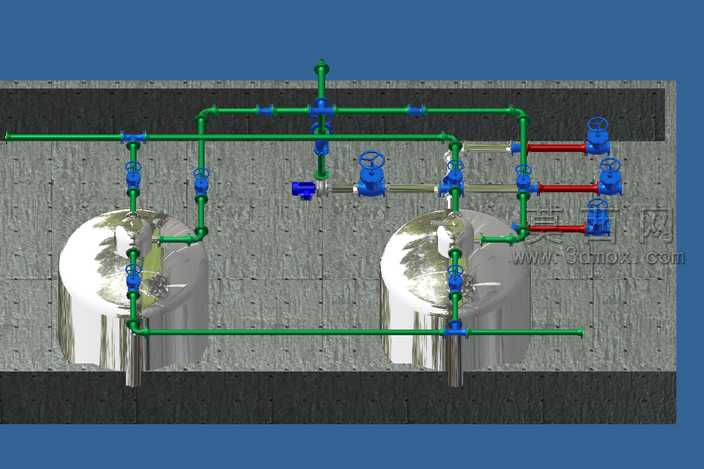

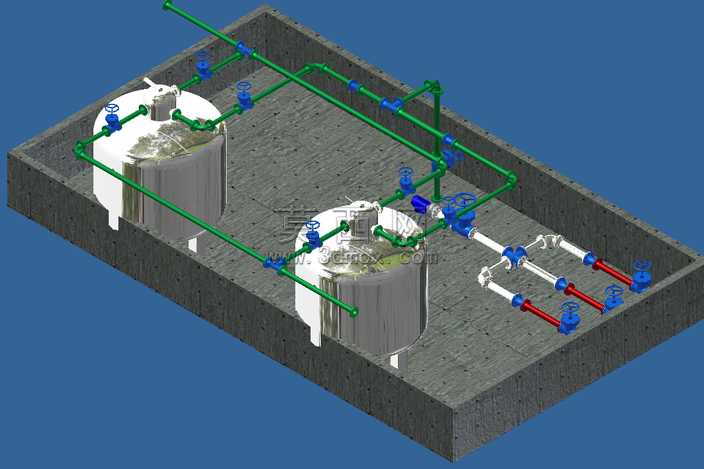

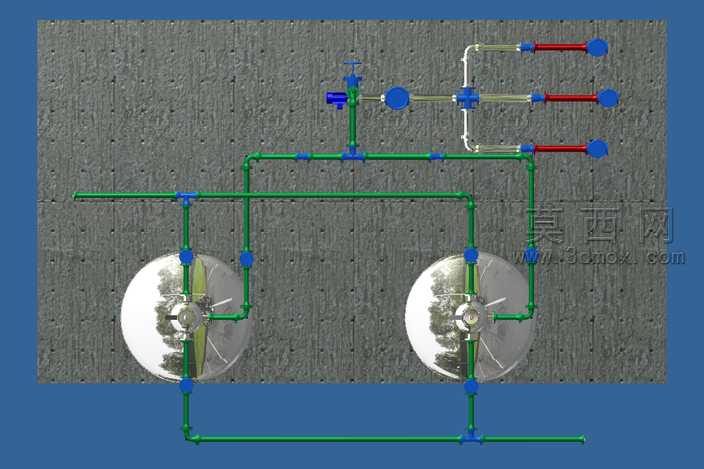

本作品为工业储罐配套法兰连接管路系统的三维建模成果，整体采用等轴测视角呈现完整布局，建模过程依托三维设计软件完成全参数化搭建，首先依据化工管路设计规范确定两个立式储罐的基础尺寸，罐体采用柱形加锥底的标准储液结构，外部赋予哑光金属银灰材质模拟不锈钢罐体质感，顶部设置人孔与接管口结构。管路部分统一采用绿色哑光材质区分工艺管线，所有管路接口均采用法兰连接结构，建模时严格还原法兰盘的螺栓孔分布、密封面结构细节，管路上依次布置截止阀、弯头、三通等标准管路附件，阀门的手轮、阀体结构均做精细化建模，手轮赋予蓝色塑料材质、阀体采用与管路一致的金属材质，区分不同部件的视觉属性。底部输送管路搭配红色拉杆结构的伸缩节组件，用于补偿管路热胀冷缩位移，该部分组件采用红白配色区分功能段，清晰展示管路的应力补偿设计思路。整体布局将储罐安置于混凝土质感的方形基座平台上，平台赋予粗糙水泥材质还原真实安装场景，管路走向遵循最短路径、减少弯头的设计原则，同时预留足够的操作检修空间，阀门操作位置均设置在人员可触及的高度区间。渲染阶段采用蓝色纯色背景突出模型主体，开启环境光遮蔽效果强化管路与罐体、基座之间的层次关系，各部件材质的粗糙度、金属度参数经过反复调试，金属部件呈现真实的工业哑光金属质感，非金属部件还原对应材质的视觉特征，整体模型完整还原了法兰连接管路系统从储罐到输送端的全流程结构，可用于化工管路安装教学、方案展示等场景，建模过程中所有标准件均符合工业管路设计的通用规范，结构尺寸具备实际参考价值。
