600×610规格中空方形框式结构构件

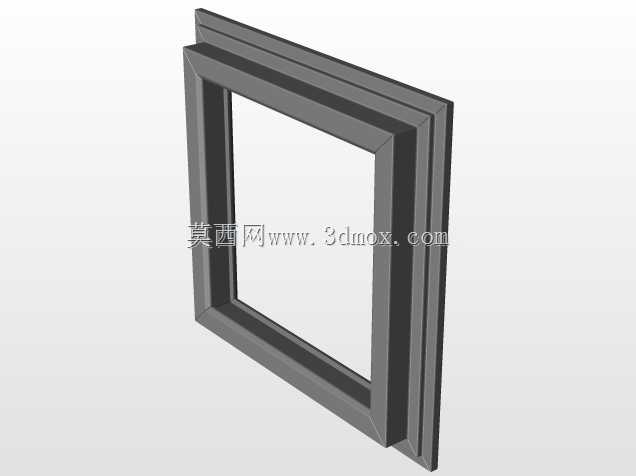

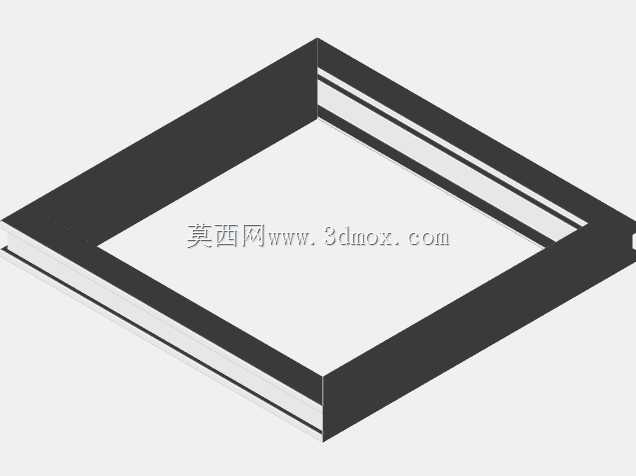

　　在工业传感检测、设备防护围挡、小型工作台面搭建这类场景里，这类方形框式构件的出镜率一直不低，很多做非标设备集成的工程师在做方案选型时，都会优先考虑这类一体成型的框体结构，省去自己拼接型材的公差累积问题。从结构本身来看，这个构件采用等宽边框设计，整体为正方形外轮廓，内部预留完整的中空区域，边框的截面做了分层台阶设计，不是单一的实心方条结构，这种台阶结构的作用很明确，一方面可以在安装时给面板、玻璃或者传感检测面提供定位承托，另一方面多层的加强筋结构能在不增加整体重量的前提下，提升边框的抗形变能力，避免运输或者安装过程中因为外力磕碰导致框体翘曲，影响后续的装配精度。

　　做这类结构的三维建模时，首先要锁定的是安装边界尺寸，600×610的外轮廓尺寸意味着它适配的安装开孔或者配套面板尺寸要控制在公差范围内，通常这类构件的安装孔位会预留在边框的背面或者侧边，建模时要提前考虑安装螺丝的沉头空间，避免螺丝突出框体表面影响后续的面板贴合。很多新手建模时容易忽略边框的倒角处理，这个构件的外边缘做了小尺寸的圆角过渡，不是尖锐的直角，一方面是避免安装时划伤操作人员，另一方面也能减少应力集中，在长期受震动的工况下，直角位置很容易出现应力裂纹，圆角过渡能大幅提升结构的疲劳强度。

　　从实际用途来看，这类框体如果搭配透明面板，可以作为设备的观察窗边框，用在自动化设备的安全防护门上，中空区域安装亚克力或者钢化玻璃，既可以观察设备内部的运行状态，又能起到安全防护的作用；如果搭配传感元件的安装板，就可以作为光电传感器、视觉检测相机的安装固定框架，中空区域留给检测光路或者成像视野，边框本身提供稳定的支撑，保证检测元件的位置精度，不会因为设备运行的震动导致检测位置偏移。还有一些小型的物料分拣工位，会用这类框体作为工位的围挡边框，底部安装在工作台面上，内部中空区域作为物料的流转通道，边框上可以安装对射型的光电传感器，用来检测物料是否通过，这种应用场景下，框体的平面度要求很高，如果框体本身翘曲，安装在上面的传感器对射精度就会受影响，出现误检测的情况。

　　设计这类结构的时候，还要考虑不同工况下的材质适配，如果是用在食品加工设备上，边框通常会选用304不锈钢材质，表面做拉丝处理，方便清洁且不会生锈；如果是用在普通的工业设备上，选用6061铝合金做阳极氧化处理就足够，重量轻且强度足够，成本也比不锈钢低；如果是用在对成本比较敏感的民用设备上，也可以采用ABS注塑成型，这时候建模时就要考虑注塑的拔模斜度，边框的壁厚要保持均匀，避免注塑时出现缩痕或者翘曲变形。另外，边框背面的走线槽设计也很重要，很多时候安装在框体上的传感器、指示灯的线材需要隐藏，在边框的背面预留走线的凹槽，既可以让外观更整洁，也能避免线材外露被设备运动部件刮蹭，造成线路损坏。

　　从安装适配的角度来说，这类框体的连接方式通常有两种，一种是四角采用隐藏式的角码连接，这种方式的优势是外观没有外露的连接件，整体更美观，适合用在对外观有要求的设备上；另一种是采用焊接成型，整体结构强度更高，适合用在重载或者震动比较大的工况下，但是焊接后需要做打磨和表面处理，加工工序会多一些。建模的时候要根据选定的加工方式预留对应的工艺余量，比如焊接成型的结构，要预留焊接收缩的余量，角码连接的结构，要预留角码的安装空间和螺丝孔位，避免装配时出现干涉。很多工程师在做这类结构的选型时，会忽略框体的截面厚度，其实截面厚度直接决定了框体的承载能力，如果后续需要在框体上安装比较重的元件，就要适当增加边框的截面厚度，或者在边框内部增加加强筋，避免长期承重导致边框下弯变形。

　　在实际的装配过程中，这类框体和配套面板的配合公差要控制在合理范围，通常面板的尺寸要比框体的内槽尺寸小0.2到0.5毫米，既方便安装，也不会因为热胀冷缩导致面板被挤压破裂。如果是安装玻璃面板，还要在槽内预留橡胶缓冲条的安装空间，缓冲条可以吸收震动，避免玻璃和硬边框直接接触导致碎裂。另外，框体的安装固定孔位要做成长条孔设计，方便安装时调整位置，抵消安装面的加工误差，要是全部做成圆孔，一旦安装面的孔位有偏差，就会出现安装不上的情况，长条孔的调整量通常控制在正负2毫米就足够，既能保证调整空间，也不会影响固定的稳定性。
