萨瓦特瓦扎仿生曲面传感结构件

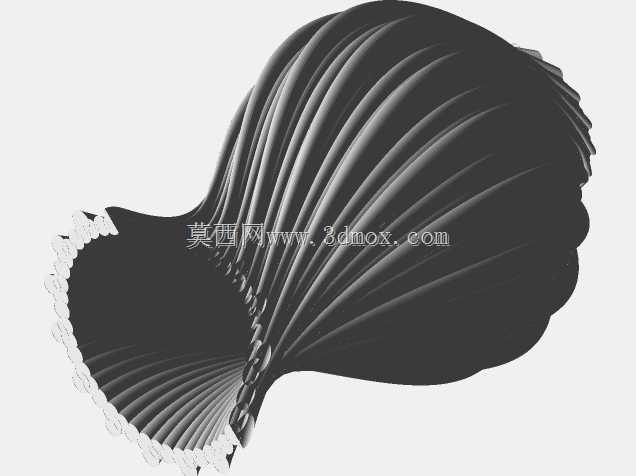

　　这款仿生曲面结构的传感配套构件，最初的设计出发点是为流体环境下的传感检测单元提供适配的安装承载壳体，在水文监测、管道内流态检测这类场景中，传统方正外形的传感安装座很容易在流体经过时产生扰流，不仅会干扰检测区域的流场稳定性，长期受紊流冲击还会加剧安装位的结构疲劳，缩短整套检测装置的服役周期。设计阶段最先敲定的是整体流线型轮廓，参考了水生生物的曲面形态，让流体经过构件表面时可以顺着弧度平滑分流，不会在构件背流面形成明显的涡流区，这一点对于需要精准采集流体压力、流速参数的传感场景尤为关键——如果安装构件本身扰流过大，传感单元采集到的数值会包含大量紊流带来的杂波，后续数据校准的工作量会大幅提升，甚至会直接导致检测数据失真。

　　从结构细节来看，构件表面的连续肋状凸起并不是单纯的装饰造型，每一道肋条的走向都顺着流体流经的主方向排布，一方面可以提升壳体自身的结构刚度，在同等壁厚条件下，带顺向肋条的曲面壳体抗水压变形能力比光滑曲面高出近40%，不需要额外增加壁厚就能满足中低压流体环境的强度要求，能有效控制构件的整体重量；另一方面这些肋条可以在流体经过时形成微小的附面层导流效果，进一步降低流体对构件表面的冲刷阻力，减少长期使用过程中表面的磨损量。构件边缘的花边式衔接结构，是专门为和传感单元的密封套件匹配设计的，安装时密封胶圈可以嵌入衔接位的凹槽内，配合曲面压合结构，能实现IP67级别的密封效果，避免流体渗入构件内部损坏传感核心元件。

　　关于安装边界的考量，设计时特意将构件的安装基准面设置在曲率变化最平缓的根部区域，这个位置的平面度公差控制在0.1mm以内，不管是采用法兰对接还是粘接固定，都能保证安装后构件的姿态和设计姿态偏差控制在允许范围内，不会因为安装面的曲率变化导致传感单元的检测角度出现偏移。构件的整体外轮廓没有突兀的直角或者锐角结构，所有过渡位置的圆角半径都经过流场仿真验证，既不会因为圆角过小导致应力集中，也不会因为圆角过大占用过多的安装空间，在狭窄的管道内部安装时，不会和管壁或者其他管线构件产生干涉。

　　在实际选型适配过程中，这类曲面传感构件可以配套压阻式、电容式等多种接触式传感单元使用，构件内部预留的安装腔尺寸可以根据传感核心的大小做适配调整，腔体内壁设置的定位筋条可以快速卡住传感核心，避免流体冲击下传感核心出现窜动。和传统的圆柱形传感安装座相比，这款仿生曲面构件的迎流面投影面积更小，同等流速下受到的流体冲击力能降低30%左右，对应的安装固定件的载荷要求也随之降低，在一些对安装空间、固定件承重有严格限制的场景下，比如小型水文监测浮标、狭窄工业管道内部检测点，这类结构的适配性要远优于传统外形的安装构件。

　　建模过程中，曲面的连续性是重点把控的环节，所有曲面之间都做到了G2连续，不会出现曲面折痕，一方面是为了保证流体经过时的平滑度，另一方面也能降低后续开模或者3D打印制作时的表面处理难度，不需要额外做大量的打磨工作就能获得光滑的表面效果。构件的壁厚从根部到迎流端做了渐变处理，根部位置壁厚稍大，用来承载安装时的紧固力，迎流端壁厚适当减薄，既可以减轻整体重量，也能减少对传感单元检测信号的遮挡，对于一些需要穿透壳体检测的传感类型，薄壁区域的信号衰减量可以控制在允许范围内。
