工业粉末喷涂作业房结构设计

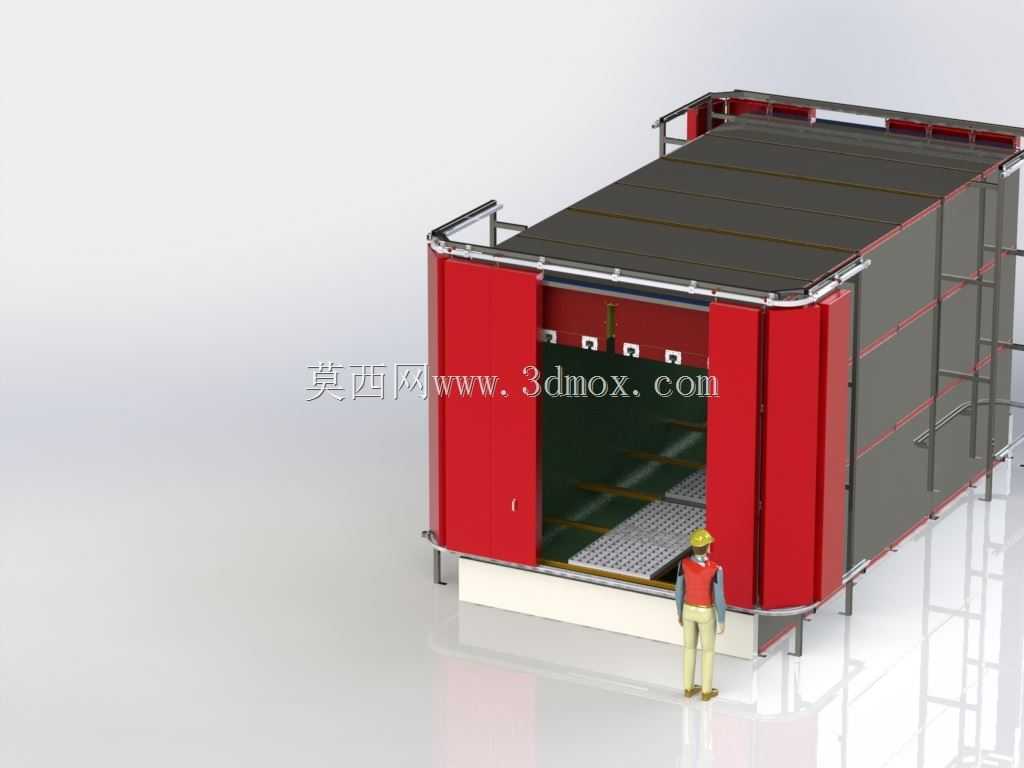

　　在金属构件表面处理的生产环节中，粉末喷涂作业房是实现环保涂装、保障涂层质量的核心作业载体，这套三维结构完整还原了落地式喷涂作业房的全尺寸设计细节，可直接用于产线布局参考、结构件拆分加工以及配套输送系统的对接校核。从实际应用场景来看，这类喷涂房主要适配中小型金属工件的批量静电粉末喷涂作业，常见于五金构件、机箱机柜、小型结构件的表面涂装生产线，作业时工件通过房体正面的开口进入作业区域，操作人员可在房内或房外通过操作位完成喷枪走位、粉末覆盖的全流程作业，房体的封闭结构能够有效阻隔粉末外溢，避免作业车间的粉尘污染，同时配合内部的回风与粉末回收结构，可大幅提升粉末原料的利用率，减少生产过程中的原料损耗。

　　从功能特性的设计逻辑来看，这套房体采用模块化拼装的结构思路，主体框架采用型钢焊接成型的立柱与横梁作为承载基础，外围护板分区域设置：两侧及后部采用密封式彩钢板拼接，保证房体的封闭性，正面设置对开式红色防护门，门体采用加厚冷轧钢板折弯成型，边缘加装密封胶条，非作业时段关闭门体可避免外界杂质进入房内污染待喷工件，作业时可根据工件尺寸选择全开或半开状态，适配不同规格工件的进出需求。房体顶部采用分段式盖板设计，每块盖板之间预留均匀的缝隙作为回风通道，配合底部的格栅地板形成下抽风或上送下抽的气流组织路径，保证喷涂过程中弥散的粉末能够顺着气流方向进入回收系统，不会在房内无序飘散影响涂层表面质量，也能避免粉末浓度过高带来的安全隐患。

　　房体顶部周边设置了安全防护栏杆，采用圆管弯折成型后与顶部框架焊接固定，栏杆高度符合工业作业平台的安全防护要求，方便后期运维人员登顶进行滤芯更换、风道清理等维护作业，无需额外搭设临时登高设施。房体底部设置可调式支撑脚，可根据车间地面的实际平整度调整每个支撑点的高度，保证房体整体处于水平状态，避免门体开关卡滞、格栅地板受力不均变形的问题，支撑脚底部加装橡胶减震垫，可降低配套风机运行时传递到房体的震动，减少结构件长期震动产生的连接松动问题。

　　从安装边界的尺寸适配来看，这套喷涂房的整体占地尺寸适配常规中小型涂装车间的布局需求，正面开口宽度可满足宽度1.8米以内、高度2.2米以内的工件通过，配合地链式输送或人工推车输送的方式均可完成工件转运，房体内部净空高度预留了足够的喷枪操作空间，操作人员站在格栅地板上可完成工件全高度范围的喷涂作业，不会出现顶部空间不足导致的喷枪走位受限问题。格栅地板采用模块化拼接的钢格板制作，单块格板可单独拆卸，方便后期清理掉落的积粉，也便于检修底部的回收风道与抽风管道，格板的承载能力满足人员站立、轻型工件推车通行的载荷要求，表面做防滑处理，避免作业人员滑倒的安全风险。

　　在细节结构的设计上，房体内部侧壁预留了喷枪挂架、静电发生器安装位的固定孔位，现场安装时可直接根据作业习惯挂载相关设备，无需二次钻孔破坏护板的密封性能；门体上设置了观察窗与安全锁具，作业过程中可通过观察窗查看内部作业状态，锁具可避免非作业人员随意进入房内引发安全事故；房体的所有金属构件之间均设置了等电位连接端子，可将喷涂过程中产生的静电及时导走，避免静电堆积引发的粉末燃爆风险，完全满足涂装作业场所的安全规范要求。这套结构在建模过程中完整还原了每个连接节点的拼接方式、密封结构的安装位置以及配套安全设施的布局，结构设计人员可直接在此基础上根据实际产线的工件尺寸、产能需求调整房体的长宽高参数，也可直接导出构件加工图用于现场制作，大幅缩短涂装设备的设计与生产周期。
