小型立式数控铣削加工中心结构设计

　　这款立式数控铣削设备的三维结构还原，完全贴合小型机加车间、职业院校实训基地、个人加工工坊的实际使用场景，建模过程中没有做多余的艺术化夸张，所有结构边界都参考了同规格设备的实际安装、操作、维护需求来搭建。从实际加工用途来看，这类设备主要承担小尺寸金属零件、非金属工程材料的铣削、钻孔、镗孔、攻丝等工序，能覆盖常规机械加工里八成以上的小型零件成型需求，不管是单件打样还是小批量生产都能适配，很多做非标零件加工的个体工坊、科研单位的试制车间都会选用同规格设备，占地空间小但加工行程能满足多数常规零件的加工要求。

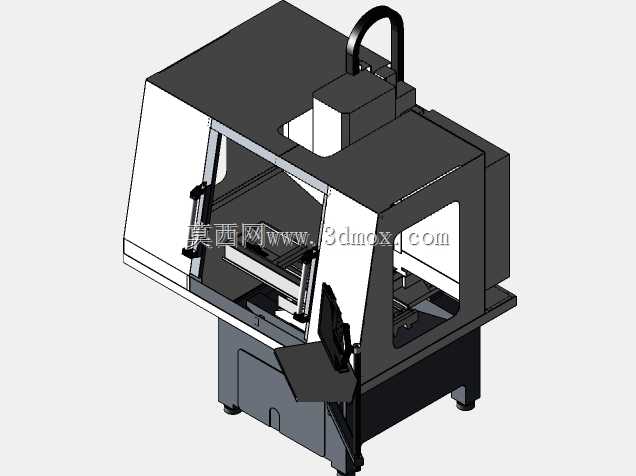

　　从功能结构的设计逻辑来看，整体采用了固定立柱+移动工作台的经典C型布局，这种布局的优势在于结构刚性足够的前提下，操作人员上下料、对刀的操作空间非常充裕，不会像龙门结构设备那样存在操作视野遮挡的问题。设备的防护舱采用大视角透明观察窗设计，两侧配备带安全联锁的防护门，观察窗的边框做了加厚处理，既可以抵御加工过程中飞溅的切屑、切削液，也能让操作人员全程清晰观察刀具切削状态，避免闷刀、撞机等问题出现。主轴部分采用垂直安装布局，配套的自动换刀结构藏在主轴箱后侧，换刀行程经过优化，不会占用额外的工作台周边空间，刀库容量适配小型加工场景的常用刀具数量，换刀动作路径做了干涉避让设计，不会和工件、夹具发生碰撞。

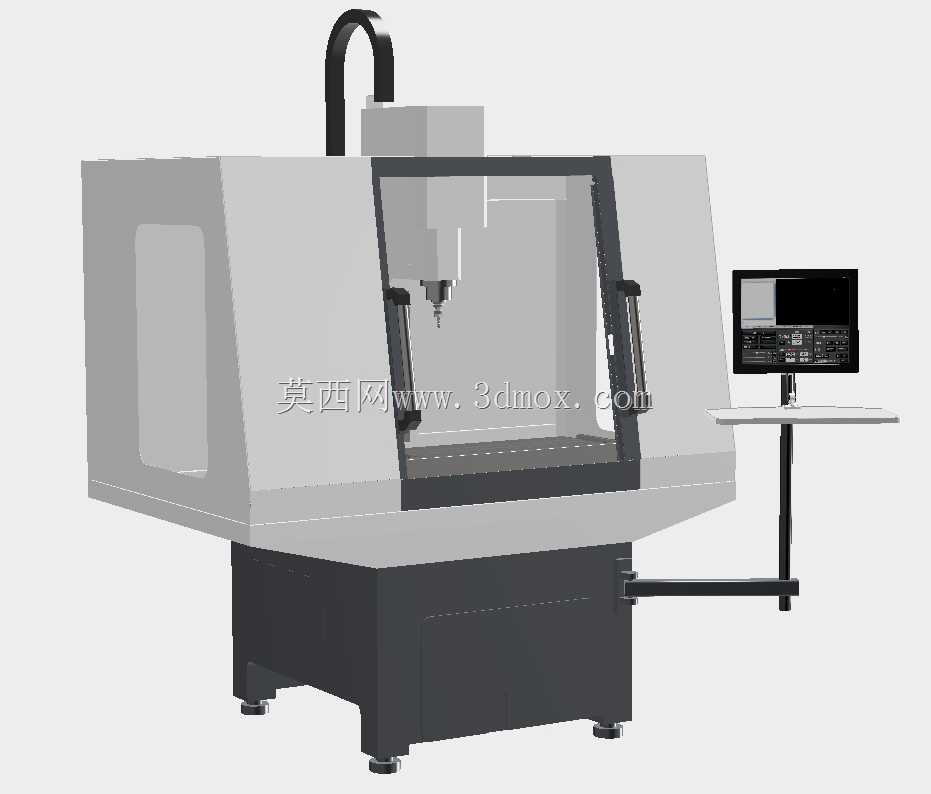

　　外置的操作面板采用悬臂式安装结构，悬臂的旋转角度覆盖了设备正面和侧面的操作区域，操作人员可以根据上下料、对刀、调试的不同站位需求，随意调整操作面板的位置和角度，面板的安装高度参考了成年人站立操作的舒适高度，不需要弯腰或者抬手就能完成所有按键操作，面板上的显示屏、按键区布局完全贴合实际操作的使用频率，常用的启动、暂停、急停按键都放在最容易触碰的位置。设备的底座部分做了加厚的铸铁结构预留，底部的调平支撑脚位置均匀分布在底座四角和中部承重位置，安装时只需要调整支撑脚高度就能保证设备工作台的水平度，不需要额外做非常厚重的混凝土地基，普通的硬化车间地面就能满足安装要求，整体占地尺寸控制在小型车间能轻松容纳的范围，设备后侧预留了切削液管路、电气线路、排屑机构的安装空间，和车间墙面只需要留出半米左右的维护距离就能满足日常检修、管线排布的需求。

　　切削液的喷淋管路沿着主轴外侧排布，喷嘴角度可以根据加工位置手动调整，能精准对准刀具切削区域，既保证冷却效果也减少切削液的飞溅。设备的排屑口设计在工作台后侧下方，加工产生的金属切屑会顺着防护舱的倾斜内壁滑落到排屑口，配套的排屑器可以直接对接车间的切屑收集车，不需要人工频繁清理舱内的积屑。电气柜的位置设计在设备立柱的后侧，柜门采用密封结构，能阻挡切削液雾气、切屑粉尘进入柜内，柜门的开合方向避开了管线和墙面的遮挡，日常检修电气元件的时候不需要挪动设备就能完全打开柜门。

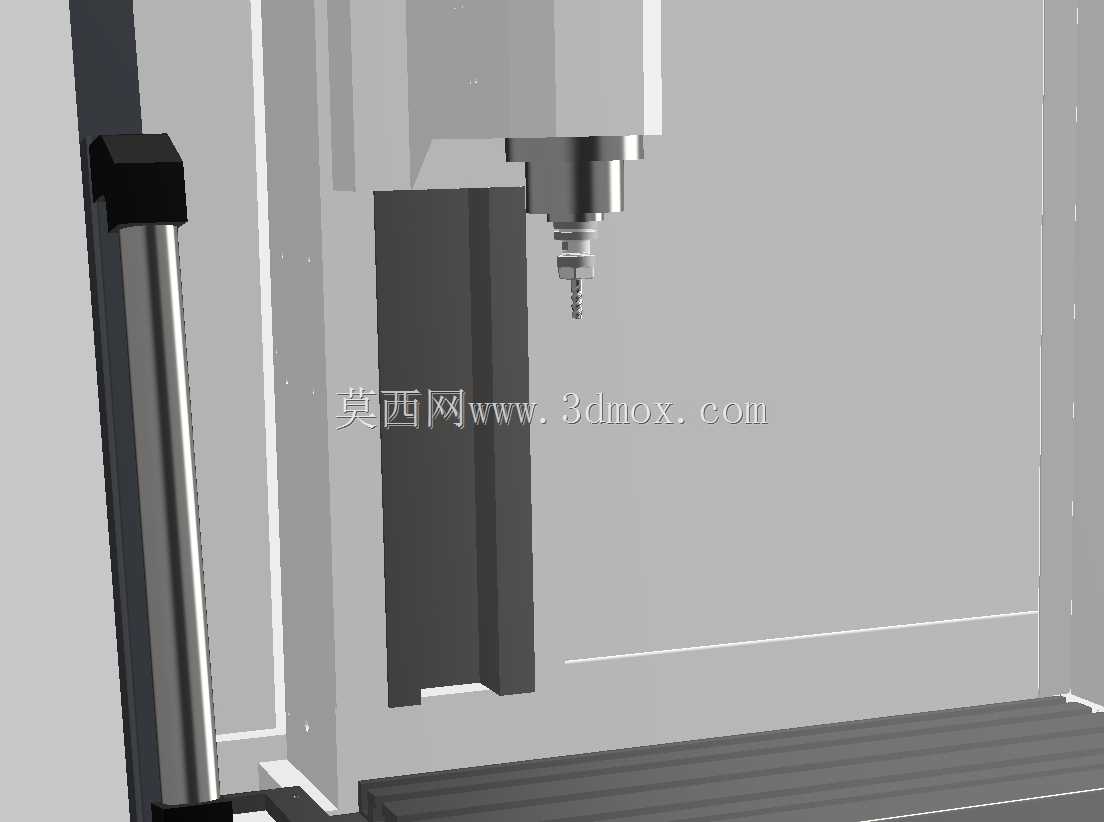

　　建模过程中对所有运动部件的行程边界都做了还原，X/Y/Z三个轴的导轨安装位置、丝杠排布、行程限位块的位置都和实际设备一致，工作台的T型槽尺寸、间距也参考了通用夹具的安装标准，常规的机用平口钳、回转工作台、简易工装都能直接安装，不需要额外做转接板。防护舱的顶部预留了切削液雾收集器的安装接口，如果车间有环保要求，可以直接加装对应的收集装置，不需要对原有防护结构做打孔、焊接改造。设备的吊环位置设计在顶部的四个承重角上，车间吊装的时候可以直接用钢丝绳挂接吊环，不需要额外找重心位置，吊装过程中设备能保持水平，不会出现倾斜磕碰的问题。
