立式气动冲床整机结构设计方案

　　这款立式气动冲床的整机结构，围绕小吨位精密压装与轻冲压工况展开设计，整体采用框架式立式布局，底部为一体式焊接箱体基座，基座内部预留气动元件安装腔、气源处理三联件安装位与电气走线空间，底部四角配置可调减震脚杯，可直接在平整车间地面完成调平固定，无需额外预埋地脚螺栓，适配小批量多品种的产线快速部署需求。

　　从实际应用场景来看，这类小吨位立式冲床多用于电子接插件压装、小型五金件冲裁、塑胶件水口冲切、薄金属片折弯成型、轴承与轴套的精密压入工序，常见于3C电子组装车间、小五金加工厂、仪器仪表装配线，相比传统机械冲床，气动驱动的形式具备冲压速度快、行程可调、下压压力稳定、噪音更低的优势，针对薄件与精密装配件不会出现过压损伤工件的问题。

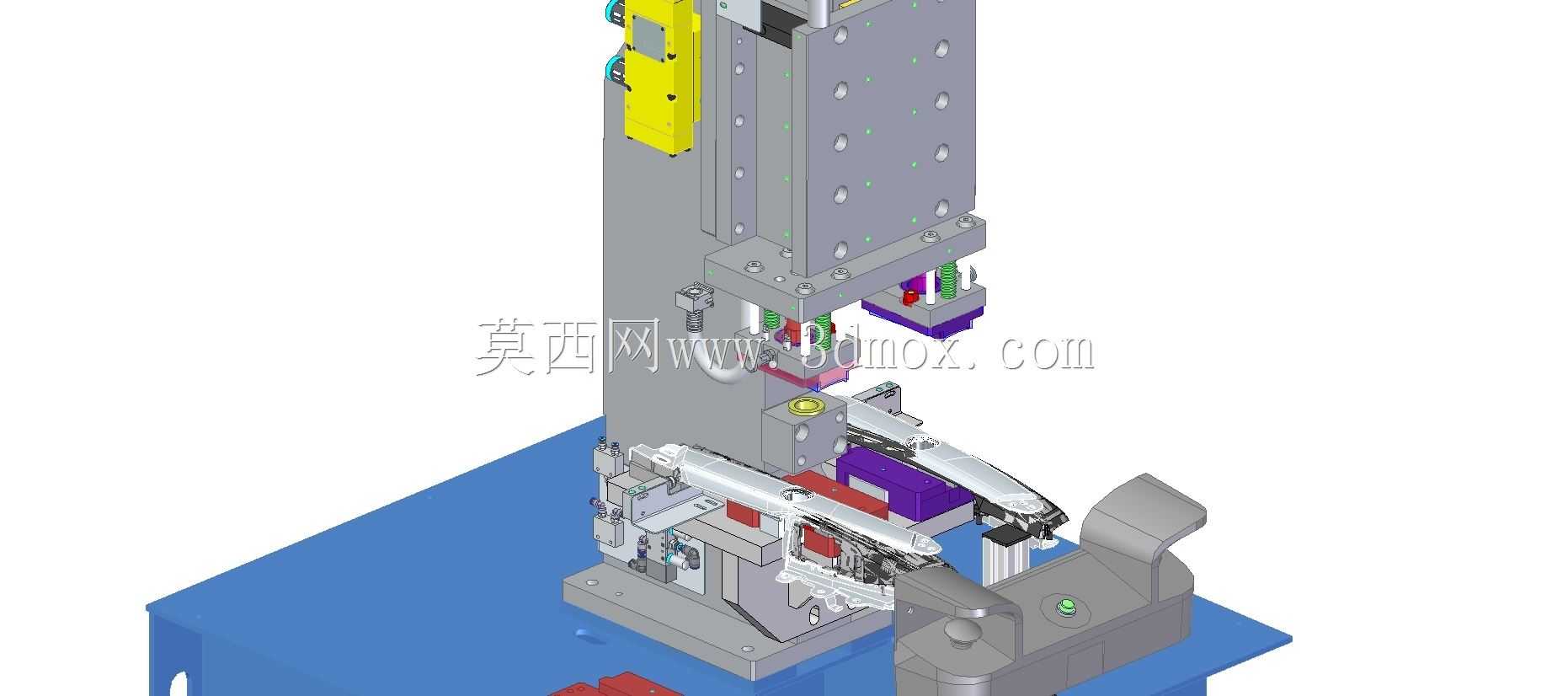

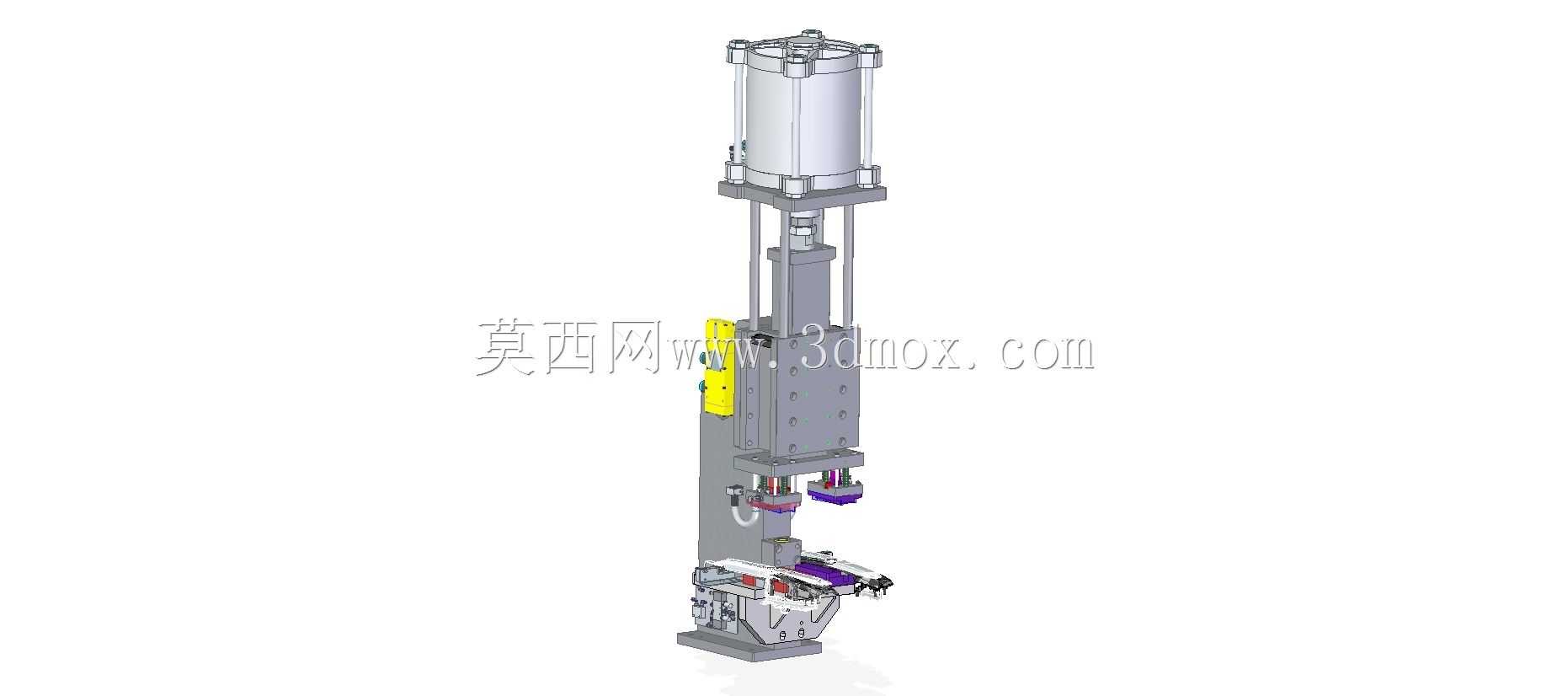

　　整机的执行端采用顶部立式气缸安装结构，气缸通过法兰固定在上部安装板上，活塞杆末端连接滑动冲压滑块，滑块两侧搭配直线导向轴与线性轴承做垂直运动导向，避免冲压过程中滑块出现偏摆，保证冲压工位的同轴度与压装垂直度。滑块的下行与回程速度可通过气缸配套的调速接头独立调节，针对不同工序的慢压快回需求可灵活适配，比如压装工序设置低速下行保证装配精度，回程高速动作缩短整机循环周期。

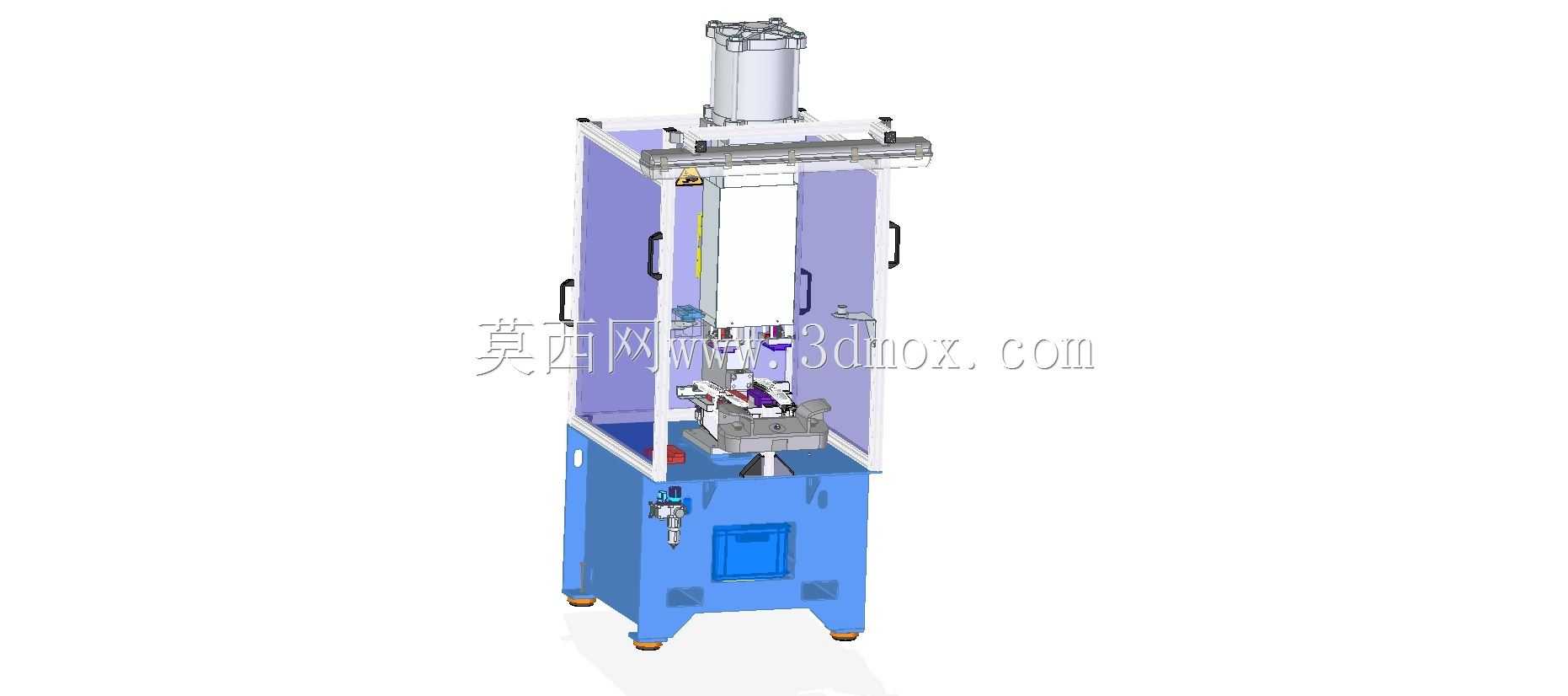

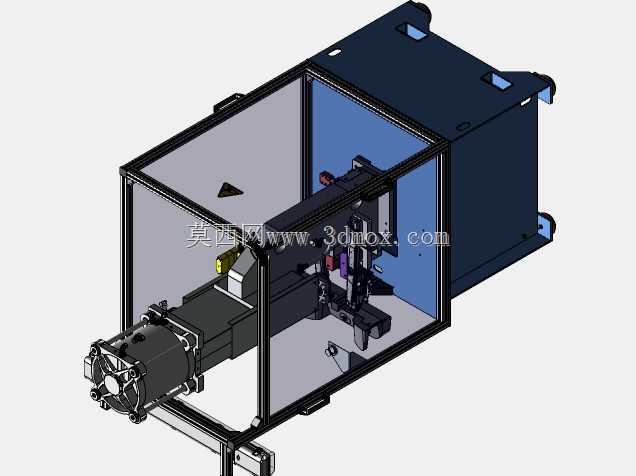

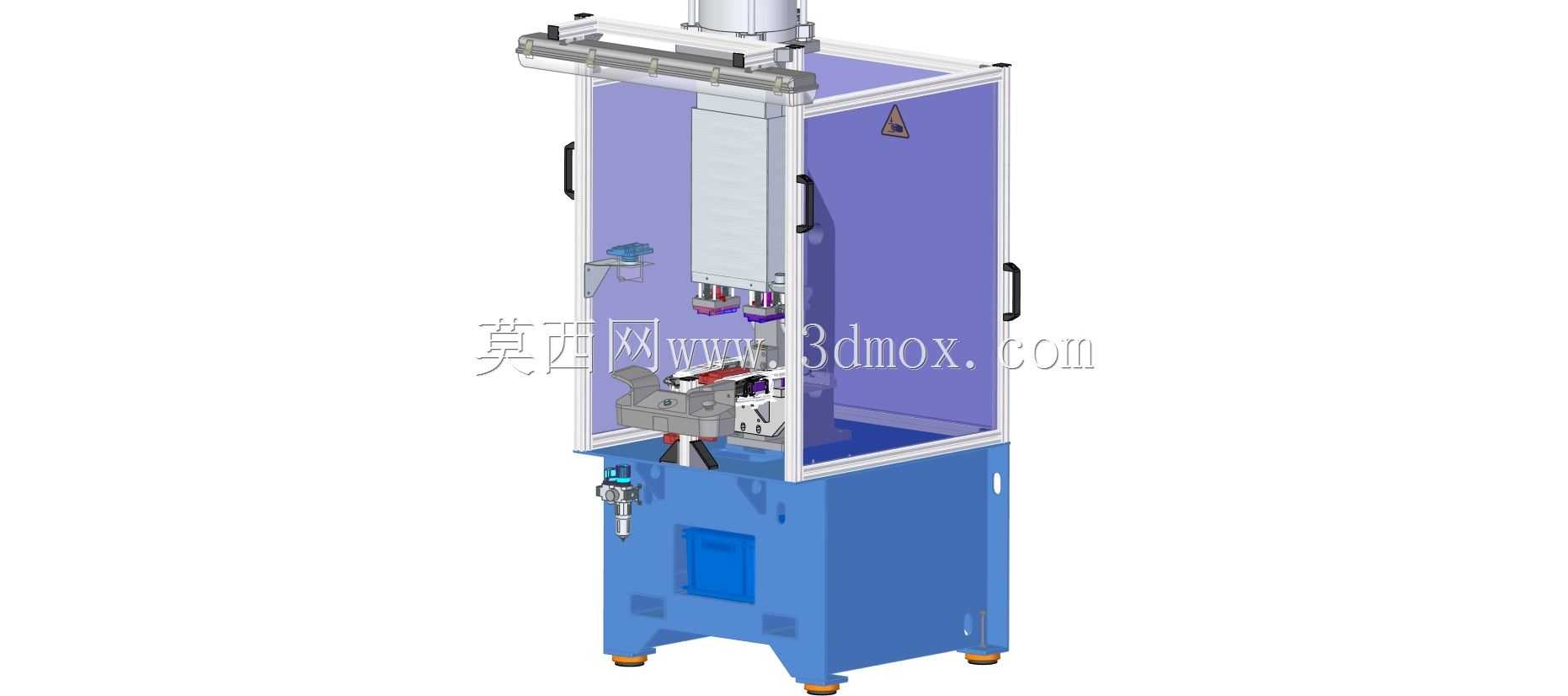

　　机身中部的作业区域采用三面透明防护门设计，防护门框架为铝型材拼接，门板镶嵌透明亚克力板，既可以全程观察内部冲压作业状态，也能防止冲压过程中碎屑飞溅伤及操作人员，两侧防护门配备安全磁吸扣与安全门禁传感器，门体未完全闭合时设备无法启动冲压动作，满足基础的设备安全防护要求。作业区内部的工作台面预留T型槽与标准化安装孔位，可快速更换不同的冲压工装、下模座与定位夹具，换型过程仅需松开紧固件更换夹具即可完成，无需对机身主体结构做任何改动。

　　机身的立柱部分采用四根立式导柱搭配多层安装板的堆叠结构，上层板用于固定驱动气缸，中层板安装限位缓冲组件与作业照明灯，下层板直接与底部基座连接，整体框架受力均匀，冲压过程中产生的反作用力可通过四根导柱均匀传递到底部箱体，避免单侧受力出现结构形变。在冲压滑块的下极限位置，配置有液压缓冲器与硬限位螺栓，硬限位螺栓可精确调整滑块的下死点位置，控制压装深度精度，液压缓冲器则用于吸收滑块到达下死点的冲击动能，降低冲击震动对机身和工装的损耗。

　　气路系统全部集成在底部基座的侧方面板上，气源处理三联件包含过滤、调压、油雾三个功能模块，可实时调节输入气压从而控制气缸输出压力，面板上预留气压表实时显示当前工作压力，气路走线全部在箱体内部完成，外部仅保留进气接口与排气消音器，车间布设气源时只需将主气管接入设备进气口即可完成动力供给。电气控制元件同样安装在底部箱体内，面板预留启动按钮、急停按钮与运行状态指示灯，也可外接双手启动装置、光栅传感器进一步提升操作安全等级。

　　从安装边界尺寸来看，整机占地面积不足两平方米，机身宽度适配标准车间通道，设备顶部仅预留气缸维护空间即可，不需要额外的上部吊装预留位，侧面预留维护门，日常检修气缸、导向轴、气路元件时均可从侧门操作，无需拆解机身主体框架。这类结构设计在建模过程中，所有安装孔位、配合面均按照实际装配公差预留，导向轴与轴承的配合、气缸法兰与安装板的定位、工装台面的孔位间距都符合通用工业标准，可直接用于工程图出图、物料清单统计与实际设备的加工装配参考。
