三爪液压卡盘精密夹持工装结构

　　在数控车床、回转类加工设备的工装配置中，卡盘是直接决定工件装夹精度、加工稳定性的核心执行部件，这款三爪结构的液压卡盘，主要适配盘类、短轴类等回转对称工件的装夹作业，在普通数控车、车铣复合设备、回转式焊接工装、圆棒料检测工位都有广泛的适配场景。从实际加工场景来看，普通手动三爪卡盘需要操作人员手动锁紧，夹紧力一致性差，批量加工时反复松紧的操作会占用大量辅助工时，而这款液压驱动的卡盘通过内置的油路分配结构，可配合设备的液压系统实现三个卡爪的同步径向运动，夹紧力可通过系统压力精准调节，既可以避免薄壁环形工件装夹变形，也能满足重切削工况下大扭矩传递的夹持需求，防止工件在高速回转、大进给切削时出现打滑移位的问题。从结构设计逻辑来看，

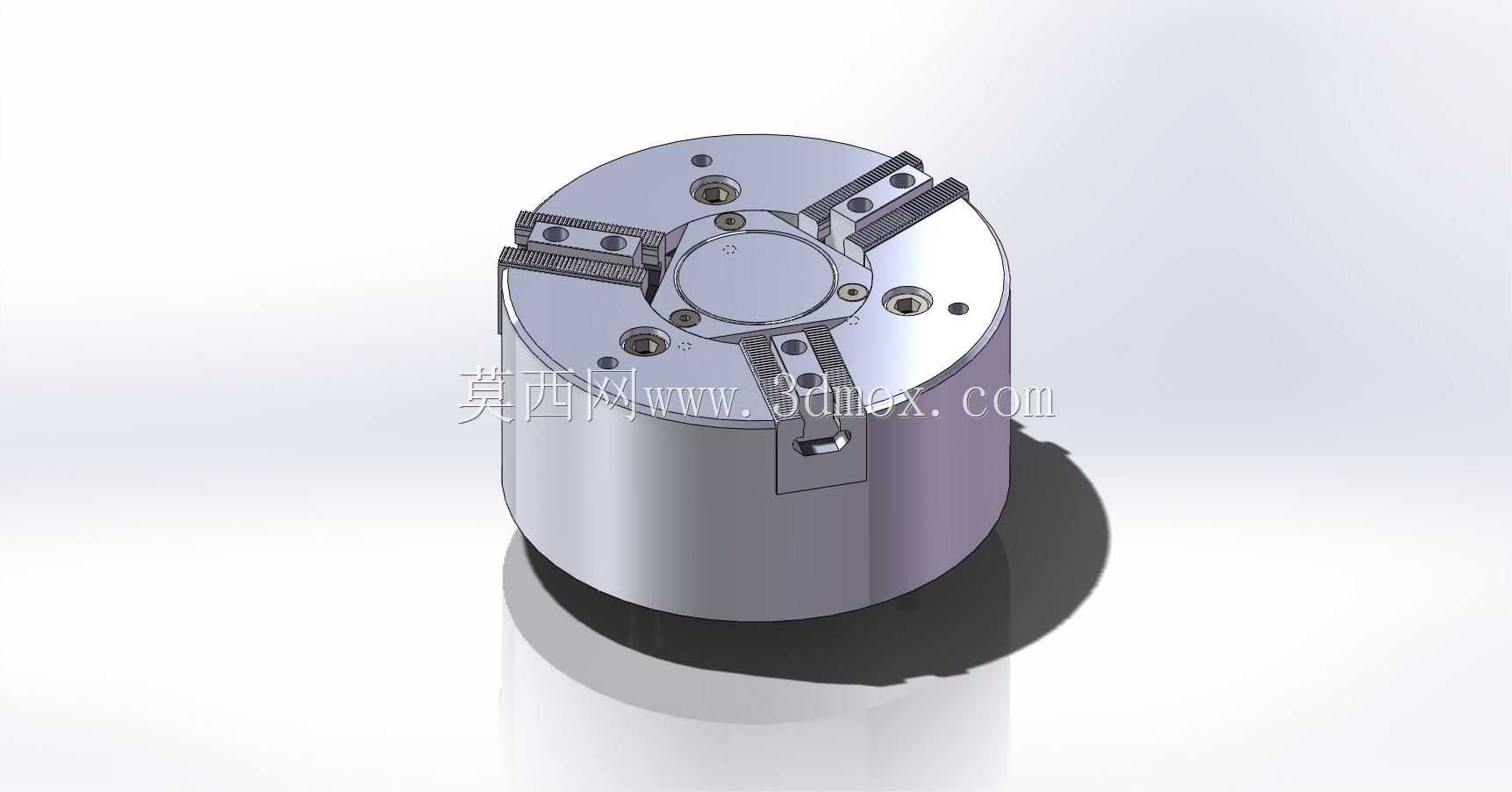

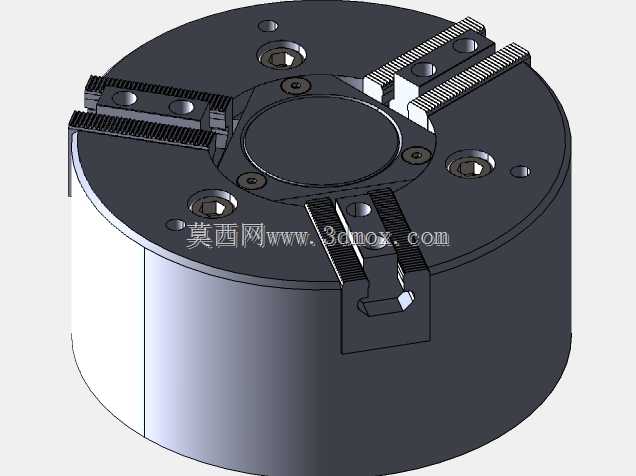

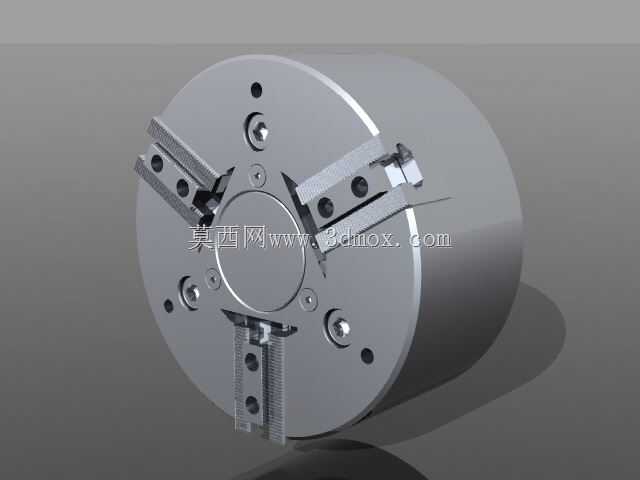

　　这款卡盘采用了盘式本体集成驱动机构的布局，整体为圆柱形回转结构，本体的安装端面设置了定位止口与连接螺孔，可直接与机床主轴的法兰端面对接，安装时只需保证止口与主轴定位面的同轴度，即可快速完成卡盘的装配校准，不需要额外制作过渡连接盘，大幅降低了现场安装的调试难度。三个卡爪沿本体圆周120度均匀分布，每个卡爪都配置了独立的滑座与T型槽连接结构，可根据装夹工件的直径范围更换不同行程的硬爪或软爪，软爪可根据工件的实际外圆尺寸现场镗削，能够获得更高的装夹同轴度，适配精加工工序的精度要求。卡爪的驱动采用内置式斜楔推拉结构，液压油进入本体内部的油腔后，推动内部的楔形芯轴做轴向运动，通过斜面配合将轴向推力转化为三个卡爪的同步径向夹紧力，

　　这种传动结构的力放大比稳定，三个卡爪的运动同步性误差可控制在0.02mm以内，装夹后工件的回转中心与主轴中心的重合度高，能有效减少加工时的工件圆度误差、端面跳动误差。在安装边界方面，这款卡盘的本体外径适配常规6寸规格车床的主轴安装尺寸，本体轴向厚度控制在紧凑范围内，不会过多占用主轴的轴向行程，可给刀具加工留出足够的运动空间；本体上设置的润滑油路接口，可定期向内部的滑动配合面注入润滑脂，减少滑座与本体导轨面的磨损，长期使用后依然能保持稳定的运动精度。卡爪的夹持面设计了交错的防滑齿纹，在夹持黑色金属、硬质合金等刚性工件时能提供足够的摩擦阻力，若更换为光面软爪，也可适配铜、铝等有色金属工件、表面精度要求高的成品件装夹，

　　避免装夹夹痕影响工件表面质量。在实际选型适配时，需要注意卡盘的最高允许回转转速与设备主轴最高转速的匹配，这款卡盘的本体做了动平衡校准，在常规车削转速区间内运行平稳，不会因为离心力作用导致卡爪夹紧力下降，高速运转时的振动量控制在机床允许的范围内，能满足精加工工序的表面粗糙度要求。日常维护中，只需定期清理卡爪缝隙内的切屑、切削液残留，防止切屑卡入滑座配合面导致卡爪运动卡滞，即可保证卡盘长期稳定运行，相比手动卡盘，这类液压卡盘的装夹效率可提升60%以上，非常适合批量零件的加工场景使用。
