饲料输送管路用截止式单向阀结构设计

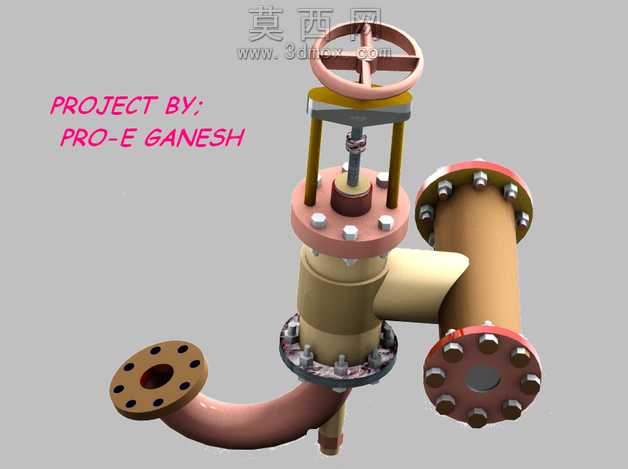

该模型为适配饲料输送管路的截止式单向阀三维设计，整体采用Pro/Engineer完成全参数化建模，建模过程严格遵循机械设计规范，对阀门的每一处结构细节都进行了精准还原。模型首先从核心的阀杆传动结构入手，构建了手轮、阀杆、阀瓣的联动装配关系，手轮采用轮辐式结构，通过阀杆的升降运动实现阀瓣与阀座的贴合与分离，从而控制管路的通断状态，同时兼顾单向截止的功能需求，可有效避免管路内饲料介质的反向回流。在结构设计上，阀门共设置三处法兰连接端，分别对应垂直进料端、水平出料端以及侧向弯管连接端，法兰盘上的螺栓孔采用圆周均布设计，完全符合管路法兰的通用连接标准，能够直接与同规格的饲料输送管路进行对接装配。阀体部分采用分段式结构设计，上部阀盖通过螺栓与主阀体紧固连接，密封部位预留了密封件安装槽位，可保障阀门在工作压力下的密封性能，避免输送过程中出现饲料泄漏的问题。弯管段采用平滑圆弧过渡设计，能够减少饲料输送过程中的阻力，避免颗粒饲料在管路拐角处出现卡滞、堆积的问题，适配饲料颗粒的输送特性。材质渲染方面，模型针对不同部件的实际应用材质进行了区分设置，手轮、阀杆等操作传动部件采用金属质感的材质表现，阀体主结构采用耐磨的金属材质渲染，弯管段则根据饲料输送的耐磨需求，设置了对应的耐磨材质视觉效果，法兰螺栓等标准件也还原了金属紧固件的材质质感，整体渲染效果清晰区分各功能部件，直观展现阀门的装配关系与结构层次。设计过程中充分考虑了饲料输送场景的使用需求，在流道设计上尽可能减少结构突变，保障输送顺畅，同时兼顾阀门的操作便捷性，顶部手轮的操作高度符合人工操作的 ergonomic 要求，无需额外辅助工具即可完成阀门的开闭操作，整体结构紧凑，安装适配性强，可直接用于饲料输送管路的方案设计、装配模拟以及教学演示场景。
