饲料输送管道用法兰式止回阀结构设计

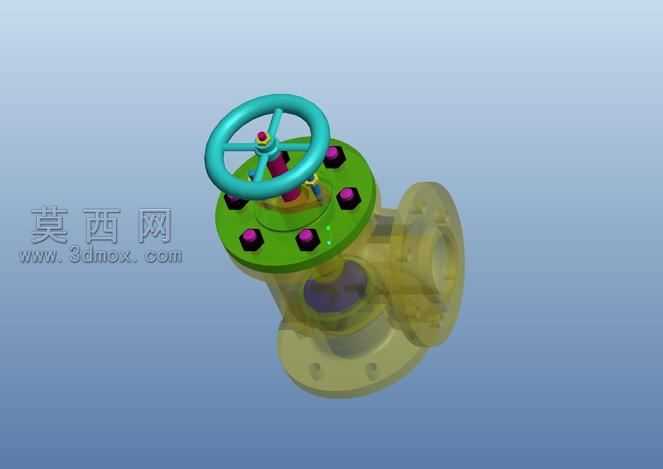

本模型为饲料输送工况专用的法兰式止回阀三维设计成果，建模阶段先梳理止回阀的核心功能逻辑，即仅允许介质单向流通、避免饲料输送管路中物料反向回流造成的输送效率下降、前端设备损坏等问题，再逐步拆分各功能部件开展参数化建模。首先构建阀体主体，采用角式通流结构，两端设置标准法兰连接接口，建模时精准还原法兰的螺栓孔分布、密封面凸台尺寸，保证与同规格饲料输送管路的装配兼容性，阀体内部流道做圆弧过渡处理，减少饲料颗粒输送过程中的卡滞、残留风险。其次设计阀瓣启闭结构，匹配饲料颗粒的流通特性，将阀瓣密封面做耐磨硬化处理的结构预留，同时设置导向结构保证阀瓣启闭过程的同轴度，避免启闭卡涩。顶部的手轮操作机构采用大直径轮辐式手轮，建模时还原手轮的握持弧度、中心连接轴结构，手轮下方的阀盖部分采用多螺栓紧固结构，均匀分布的内六角螺栓模型逐一还原螺纹细节、螺栓头沉孔结构，阀盖与阀体之间预留密封件安装槽位，满足粉尘类输送工况的密封要求。材质渲染阶段，阀体部分采用半透明工程塑料质感的渲染材质，既可以直观展示内部流道与阀瓣的装配位置关系，也能体现工业阀门常用的铸钢基材的厚重质感；手轮采用醒目的青蓝色哑光工程塑料材质，阀盖采用亮绿色涂装质感，螺栓采用发黑处理的金属质感，不同部件的材质区分清晰，便于快速识别各功能模块的边界。设计过程中充分考虑饲料输送的特殊工况，避免普通止回阀流道狭窄、易卡滞颗粒的问题，将内部流通直径做放大处理，阀瓣的开启行程也对应调整，保证颗粒饲料可以顺畅通过，同时止回密封的响应速度适配饲料输送的压力波动范围，整体装配关系完整，各部件无干涉，可直接用于工况选型展示、装配教学演示以及后续的工程出图参考。
