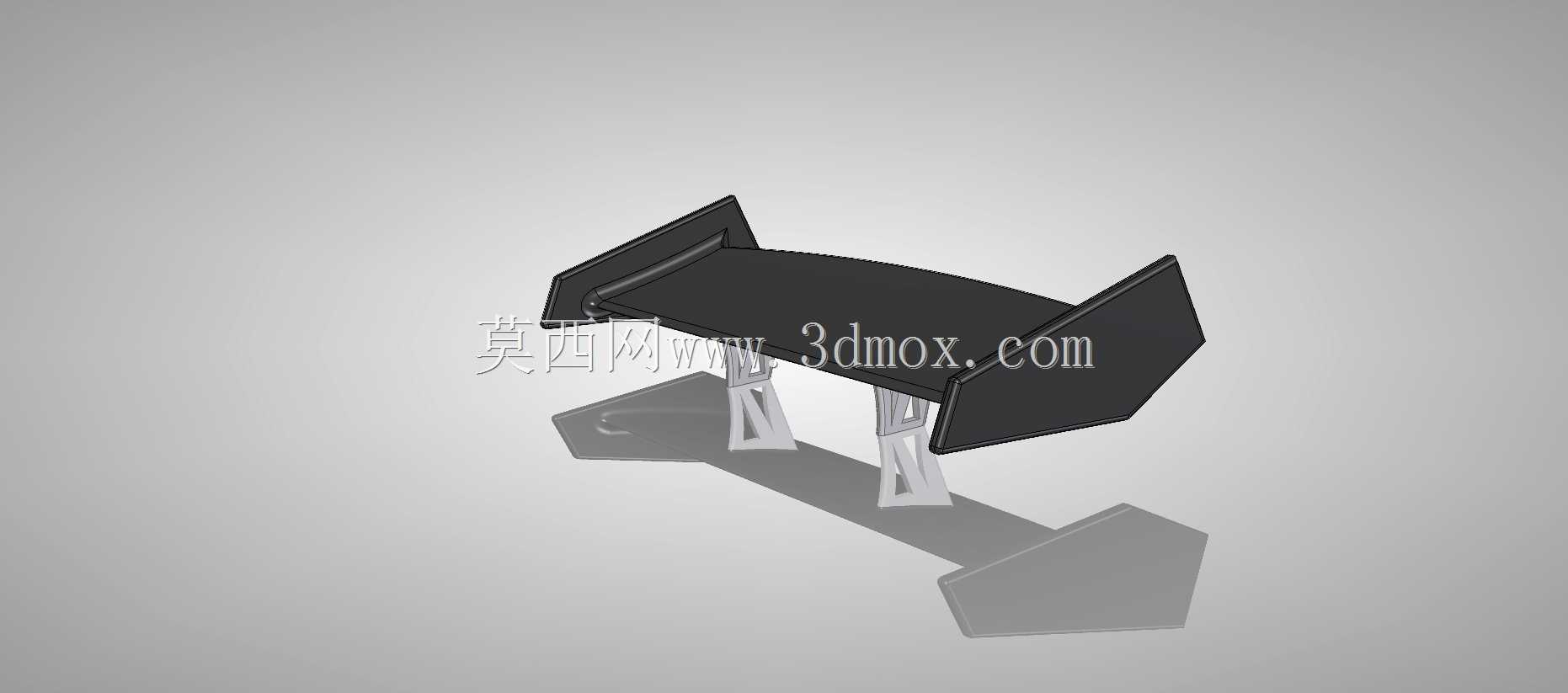

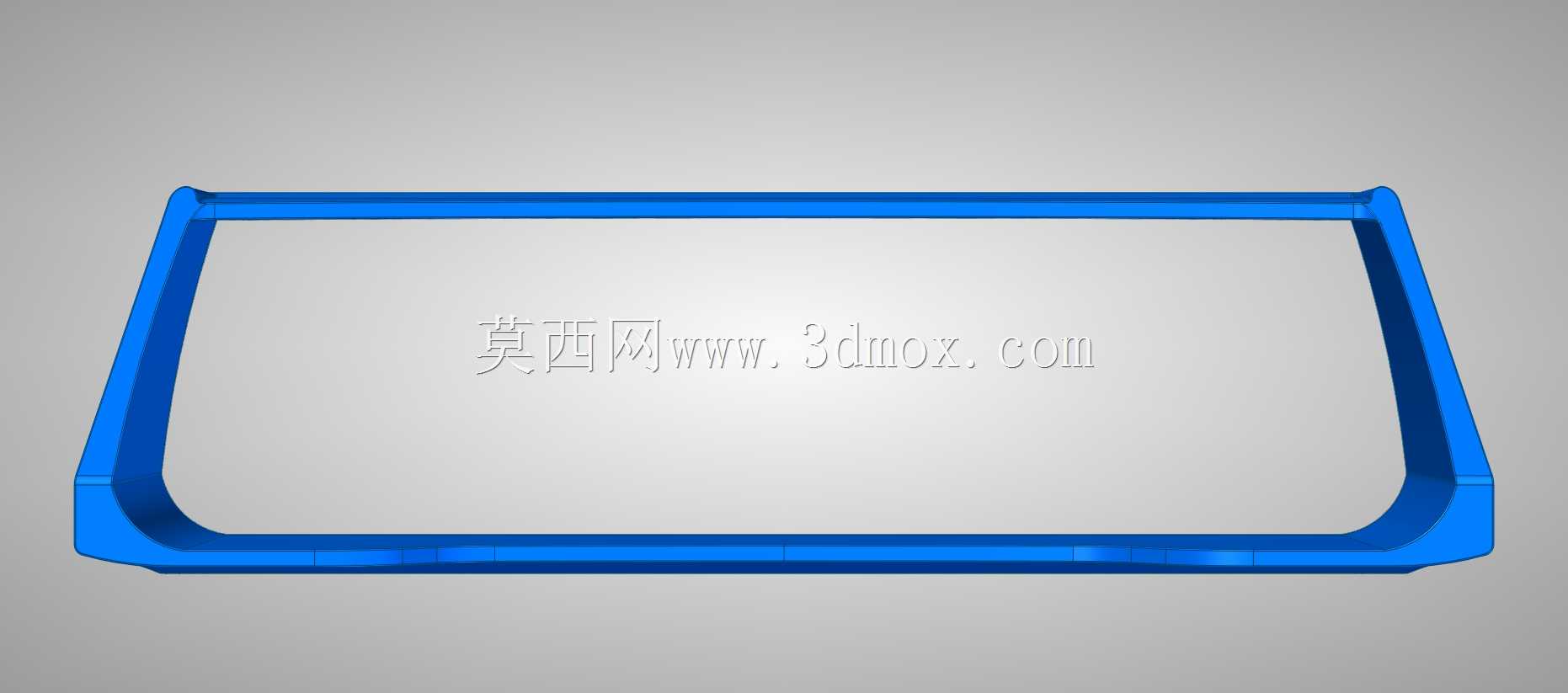

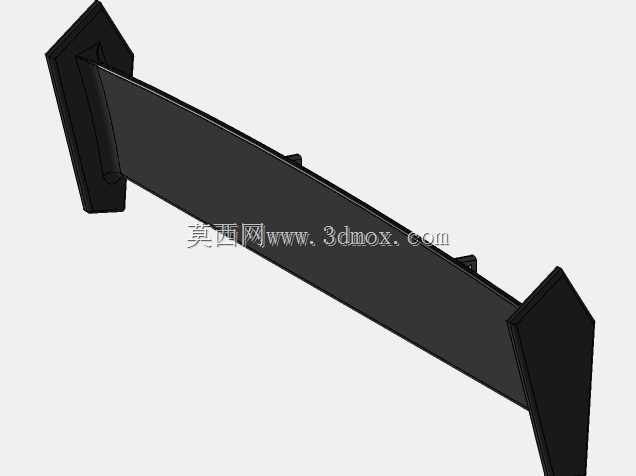

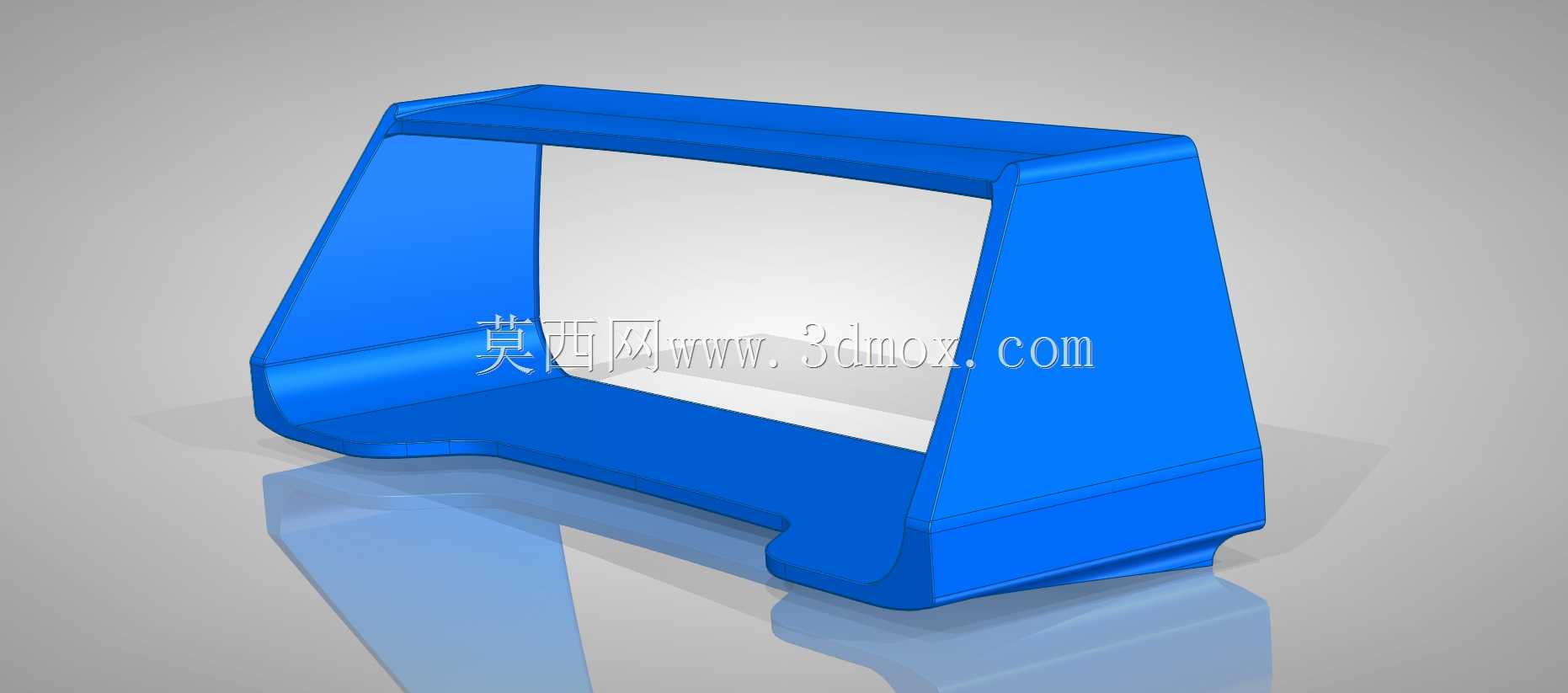

汽车扰流板结构三维数模设计

　　这款扰流板作为汽车车身外饰的关键空气动力学部件，主要应用于乘用车辆的尾部或侧围区域，核心作用是梳理车辆高速行驶过程中的车身气流走向，降低空气升力对车轮抓地力的负面影响，同时兼顾车身外观的视觉协调性。从实际装车场景来看，这类结构多布置于车尾箱盖上方、后保险杠两侧或者车顶尾部，不同安装位置的扰流板对应不同的气流梳理需求，本次展示的结构属于侧围配套的扰流组件，主要负责疏导后轮拱上方的紊乱气流，减少高速行驶时车尾区域的涡流拖拽阻力。

　　从功能特性层面分析，该扰流板采用一体化流线型曲面设计，整体截面遵循空气动力学翼型原理，迎风侧做了大圆角过渡处理，避免气流在结构前缘发生分离，背风侧的曲面弧度经过反复校准，能够引导气流按照预设路径平顺流出，不会在结构后方形成大范围的低压涡流区。结构两侧的安装支脚做了加厚处理，内部预设了安装螺栓的沉台位，装车时可以直接通过紧固件与车身侧围的钣金安装点对位固定，不需要额外设计转接支架，能够有效降低装配环节的复杂度。支脚与主体曲面的衔接位置做了渐变式的壁厚过渡，避免应力集中导致的结构开裂问题，同时也能减少注塑成型过程中的缩痕缺陷，提升成品的外观质量。

　　在设计思路的考量上，该结构优先匹配量产车型的安装边界，整体轮廓完全贴合车身侧围的曲面弧度，安装后与车身钣金的间隙控制在均匀的1.5mm范围内，不会出现突兀的凸起或者缝隙不均的问题。结构的壁厚设计遵循注塑成型的工艺要求，主体壁厚保持在2.5mm的均匀值，安装位局部加厚区域不超过4mm，同时在结构内侧设计了交错布置的加强筋，既能够保证整体结构的刚性，避免车辆高速行驶时气流冲击产生的结构振动和异响，又能够控制整体的重量，不会给车身增加过多的额外负载。结构的边缘位置全部做了R2以上的圆角处理，一方面是避免生产和装配过程中锐边划伤操作人员，另一方面也能够优化气流的附着效果，减少风噪的产生。

　　关于外形尺寸与安装边界，该扰流板的整体横向跨度适配常规A级车的侧围宽度，纵向高度不超过车身腰线的延伸范围，不会遮挡驾驶员的侧方视野。安装点的孔位间距严格对应车身钣金的预设安装位，公差控制在±0.2mm范围内，能够满足整车装配的互换性要求。结构的下边缘做了内收的翻边设计，装车后翻边完全贴合车身钣金的止口位置，能够阻挡雨水和路面飞溅的泥沙进入安装缝隙，减少对安装紧固件的腐蚀，提升部件的使用寿命。在材料选型的适配性上，该结构的壁厚和加强筋布局完全适配ABS或者改性PP的注塑工艺要求，不需要额外做结构调整就可以直接开模量产，表面可以根据车型需求做喷漆、皮纹或者亮面处理，匹配不同配置车型的外观风格需求。

　　从实际使用的工况角度出发，该结构的曲面弧度经过多轮气流仿真验证，在车辆时速达到80km/h以上时，能够有效梳理侧围流向车尾的气流，降低整车的风阻系数，同时减少后轮带起的水雾向侧方飘散，提升雨天行驶时侧方视野的清晰度。结构的整体刚性经过模态仿真校核，一阶固有频率高于35Hz，能够避开车辆行驶过程中的常见振动频率区间，不会出现共振异响的问题。安装支脚的结构强度能够承受120km/h时速下的气流冲击载荷，同时满足-40℃到85℃的环境温度使用要求，不会因为高低温变化出现结构变形或者脆裂的问题。
