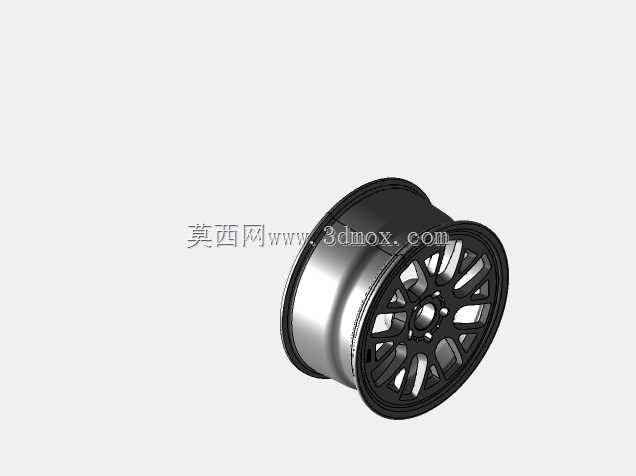

乘用车多辐条铝合金轮毂结构设计方案

　　日常做底盘行走部件建模时，轮毂的匹配设计往往是容易被新手忽略的环节，很多人只关注外观曲面的流畅度，却忽略了安装边界与实际承载的匹配逻辑。这款轮毂采用主流的深槽轮辋结构，轮辋部分的胎圈座角度严格匹配民用真空轮胎的安装标准，轮缘位置做了加厚圆弧过渡，避免车辆在过坑洼路面时胎圈受冲击脱开，同时轮辋中部的气门嘴安装孔预留了标准的安装沉台，不会和后续加装的胎压监测模块产生干涉。

　　轮辐部分采用多辐条分叉式设计，并非单纯为了视觉效果，每根辐条的截面从轮毂中心安装盘位置向外逐渐收窄变厚，这种变截面设计是经过受力校核的：中心安装盘位置承受整车传递下来的垂直载荷与转向时的侧向力矩，辐条根部加厚可以避免应力集中导致的辐条断裂，而靠近轮辋的位置收窄，一方面可以给刹车卡钳预留足够的避让空间，避免大尺寸多活塞卡钳安装后和辐条发生剐蹭，另一方面也能优化轮毂整体的转动惯量，降低起步和制动时的动力损耗。

　　中心安装盘的尺寸严格遵循乘用车通用的孔位标准，PCD孔位的分布圆直径、中心孔的定位台阶尺寸都做了公差预留，安装面的平面度控制在合理范围内，避免装车后出现轮毂抖动的问题。安装盘背面预留了平衡块的粘贴空间，不管是粘贴式平衡块还是卡扣式平衡块，都能找到合适的安装位置，不会因为辐条造型的遮挡导致动平衡操作无法进行。

　　从实际应用场景来看，这款轮毂适配普通家用紧凑型乘用车，既可以满足日常城市道路通勤的承载需求，也能应对偶尔非铺装路面的冲击载荷。设计过程中没有采用过于激进的镂空造型，避免了镂空过多导致的轮辐强度不足问题，同时辐条之间的间隙经过测算，能够给刹车系统提供足够的通风空间，长距离制动时刹车盘产生的热量可以通过辐条间隙快速散出，减少刹车热衰减的概率。

　　轮辋的槽底位置做了平滑过渡，没有多余的凸起结构，轮胎拆装时不会因为结构棱角划伤胎侧橡胶，同时槽底的厚度经过优化，在满足强度要求的前提下尽可能降低整体重量，实现轻量化与结构强度的平衡。很多建模新手在做轮毂设计时，往往会把轮辐和轮辋的连接位置做直角过渡，这在实际生产中会产生严重的应力集中，这款模型在所有连接位置都做了合理的圆角处理，圆角半径根据不同位置的受力大小做了区分，受力大的根部位置圆角更大，受力小的边缘位置圆角适当缩小，既保证了强度，也不会影响外观的精致度。

　　另外在安装边界的考虑上，轮毂的偏距设置符合主流家用车的悬架几何参数，装车后轮胎不会超出翼子板范围，也不会和内侧的减震器、转向拉杆发生运动干涉，转向打满方向时，轮胎和轮拱内衬之间预留了足够的安全间隙，即使在冬季换装防滑链，也不会出现部件剐蹭的问题。轮辐表面的造型做了微斜面设计，日常行驶中溅起的泥水不容易附着在辐条表面，能够一定程度减少后期清洗维护的难度，同时斜面的角度也考虑了空气动力学效应，高速行驶时能够引导气流顺着轮辐表面流动，降低轮腔内部的乱流阻力。
