DN1000口径对夹式刀闸阀结构设计

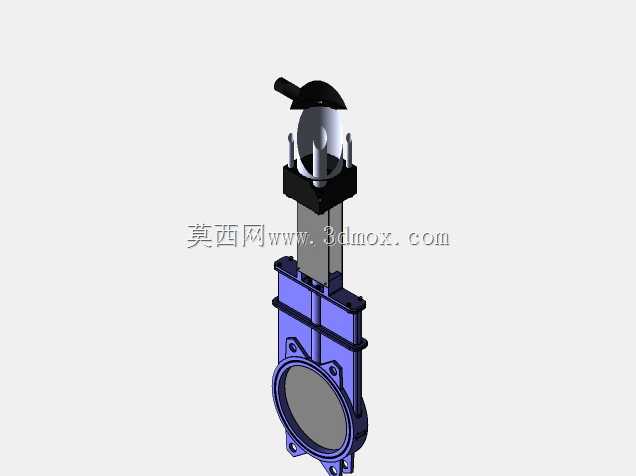

　　这款DN1000口径刀闸阀的三维结构，完全围绕大口径工况下的截断需求搭建，区别于普通楔式闸阀的厚重结构，整体采用薄型对夹式设计思路，核心是解决含固体颗粒、纤维、浆料类介质的截断难题，避免普通闸阀容易出现的阀腔积渣、卡涩、关闭不严问题。从实际应用场景来看，这类大口径刀闸阀多用于市政污水处理的进排水管线、矿山选矿的矿浆输送管路、造纸行业的纸浆输送环节、电厂脱硫系统的浆液管路，还有食品加工行业的粉体物料输送截断，这些场景的共性是介质内混有硬质颗粒或者长纤维，普通截止阀、球阀在长期使用中很容易被颗粒刮伤密封面，或者被纤维缠绕阀杆导致启闭卡滞，而刀闸阀的刀型闸板结构，就是针对这类工况做的定向优化。

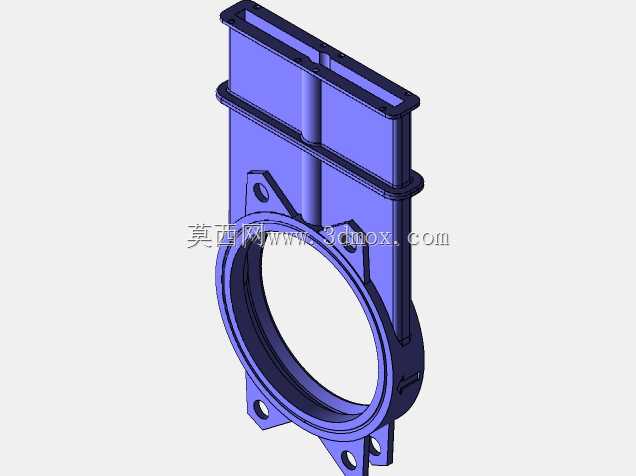

　　从结构设计逻辑来看，这款阀的闸板采用带锐边的刀型结构，启闭过程中闸板的锐边可以直接切断介质内混杂的纤维、结块物料，同时刮除密封面上附着的积渣，避免杂质卡入密封副导致泄漏。阀体采用分体式对夹结构，两个半阀体通过周边螺栓锁紧，中间夹持密封组件，这种结构相比整体铸造阀体，一方面降低了大口径阀体的铸造难度，减少铸件内部砂眼、缩松的缺陷概率，另一方面也方便后期密封件的更换维护，不需要把整个阀门从管线上拆下来，松开连接螺栓就可以更换密封胶套，大幅降低现场维护的工作量。

　　安装边界方面，这款DN1000刀闸阀采用对夹式连接，不需要像法兰闸阀那样在阀体两端加工厚重的法兰凸缘，整体结构长度比同口径普通闸阀缩短近40%，重量降低约30%，对于大口径管线来说，不管是初期安装的吊装成本，还是管线支架的承重要求都能大幅降低。需要注意的是，安装时要保证两端管线的法兰密封面与阀体端面平行，法兰螺栓要对角均匀拧紧，避免阀体受侧向应力导致变形，影响闸板的启闭顺畅度；同时阀杆的安装方向要预留足够的操作空间，这款阀采用明杆结构设计，阀杆会随着闸板启闭向上伸出，安装时要确认阀杆上方没有管线、桥架等障碍物，预留的行程空间要大于阀杆的最大伸出长度，避免全开时阀杆顶到周边结构。

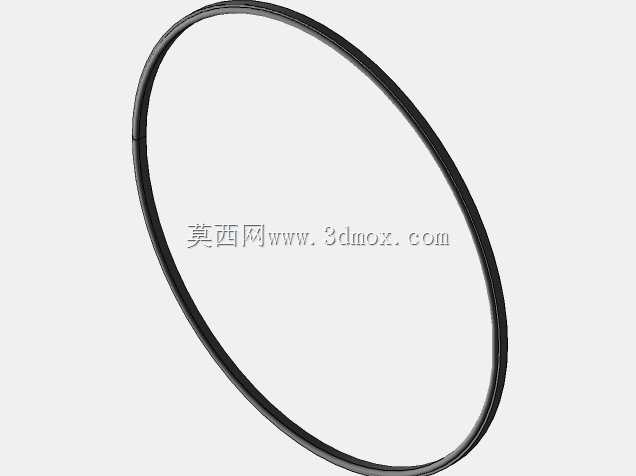

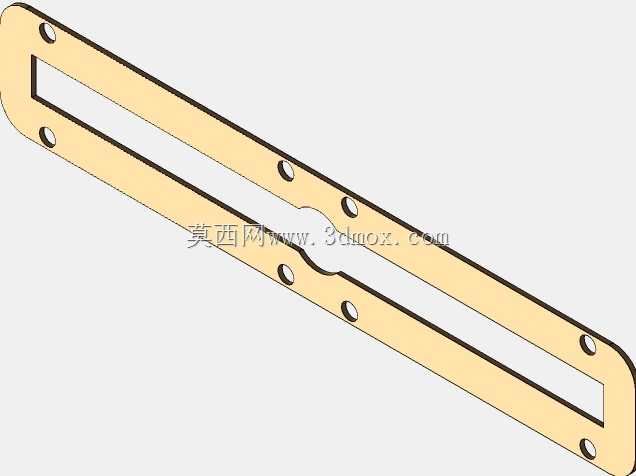

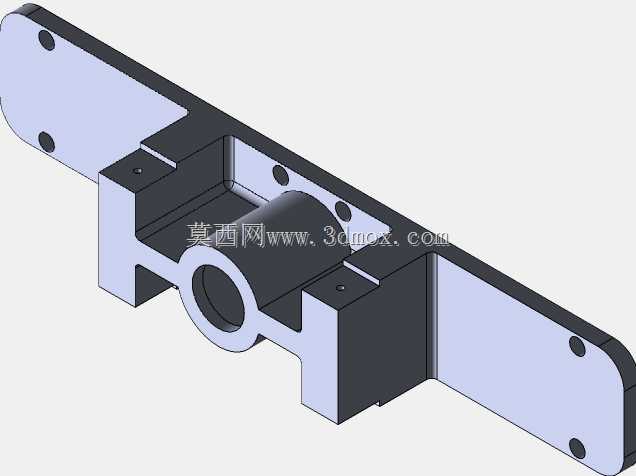

　　功能特性上，这款阀的密封采用橡胶全包覆的阀座结构，橡胶密封件完全包裹金属阀座接触部分，闸板关闭时靠橡胶的弹性变形补偿密封面的间隙，即使介质内有少量颗粒附着在闸板上，橡胶的弹性也能包裹住颗粒实现可靠密封，避免硬密封结构容易出现的颗粒垫住导致泄漏的问题。阀杆部分采用带防尘罩的填料密封结构，上部设置的黑色防尘罩可以阻挡外界的灰尘、杂物落入填料函，避免阀杆启闭时杂物刮伤填料导致外漏，填料采用多层编织盘根加O型圈的组合密封结构，既可以耐受管线内的介质压力，也能适应长期启闭的磨损需求，正常使用周期内不需要频繁更换填料。闸板的导向结构设置在阀体两侧的导轨槽内，闸板启闭过程中全程沿导轨滑动，不会出现偏摆，即使大口径闸板在高压介质下受侧向推力，也能保证密封面均匀贴合，避免单侧受力导致密封面偏磨。

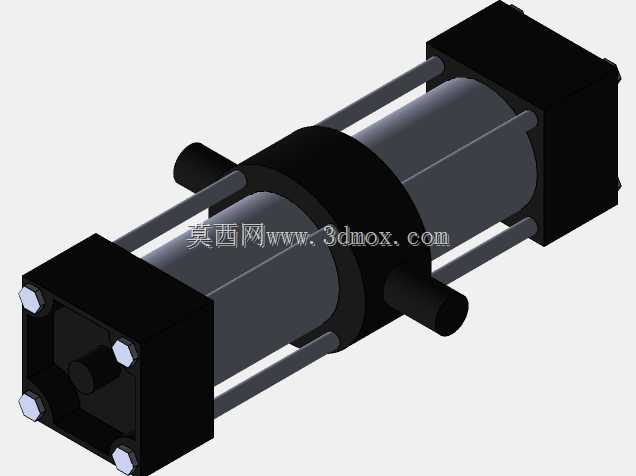

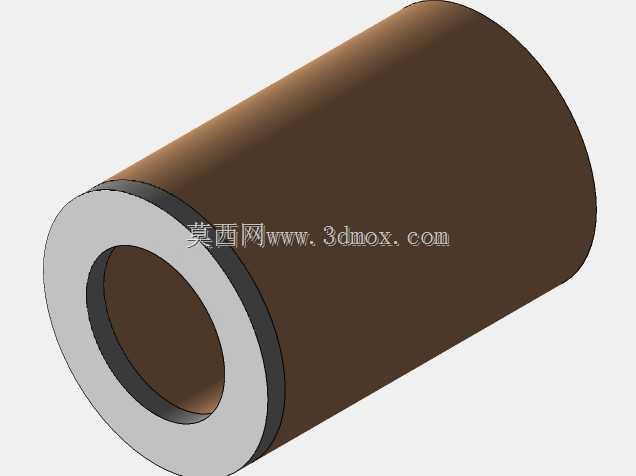

　　从建模细节来看，整个结构完全按照实际加工装配逻辑搭建，阀体上的连接螺栓孔位置、阀杆螺母的传动结构、手轮连接的驱动端结构都做了完整还原，没有做简化处理，不管是用于选型阶段的结构确认，还是用于管线布置的干涉检查，都可以直接复用模型的尺寸参数。需要注意的是，这类刀闸阀一般只做全开全关工况使用，不建议长期处于半开状态节流，否则高速流动的带颗粒介质会持续冲蚀闸板下半部分的密封面，导致密封面局部磨损，后续全关时出现泄漏；如果工况需要调节流量，需要搭配专门的调节型阀板结构，普通截断型刀闸阀不适合长期节流使用。另外在选型匹配时，要根据介质的腐蚀特性选择对应的密封材质和阀体、闸板材质，比如处理酸碱类介质要选用对应耐腐的橡胶牌号和不锈钢材质闸板，处理高温浆液要选用耐高温的密封材料，避免材质不匹配导致密封件提前老化失效。
