DN1000PN10焊接阀体刀闸阀结构设计

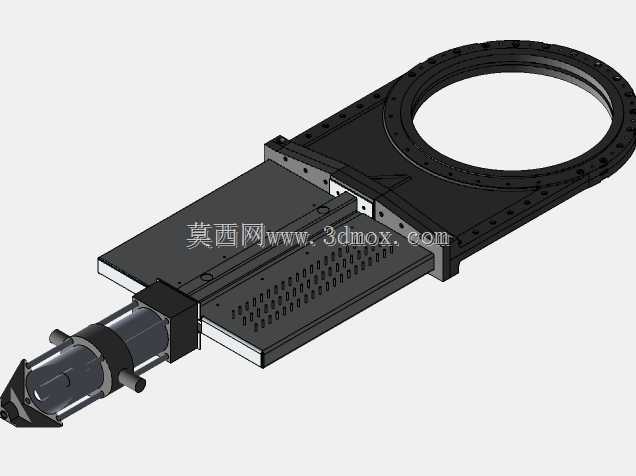

　　这款刀型闸阀采用焊接阀体结构，公称通径DN1000，公称压力PN10，主要应用于市政给排水、污水处理、矿浆输送、电厂灰渣排放等大口径低压流体输送管线，用来截断管路内的介质流动，尤其适配含有固体颗粒、纤维、浆料的高粘度、高杂质流体工况，相比普通楔式闸阀，刀型闸阀的闸板带有锋利刃口，可在启闭过程中切断介质内的缠绕物、固体结块，避免卡阻，密封性能更稳定。

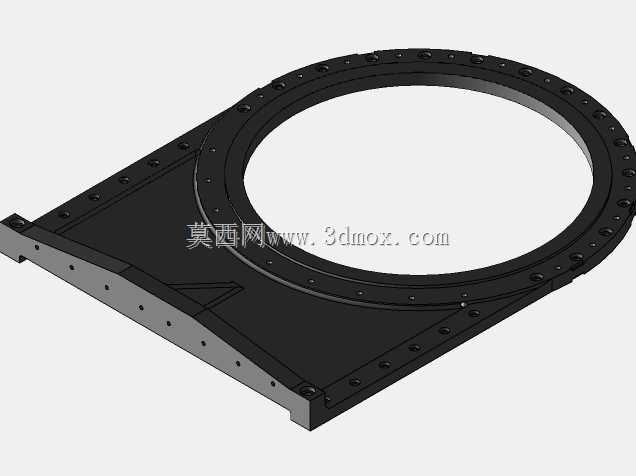

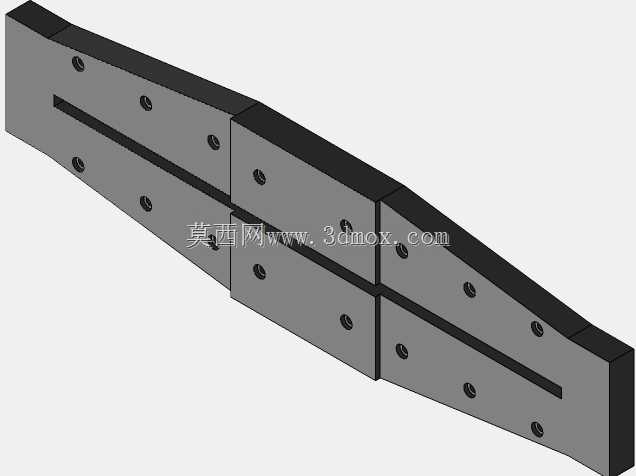

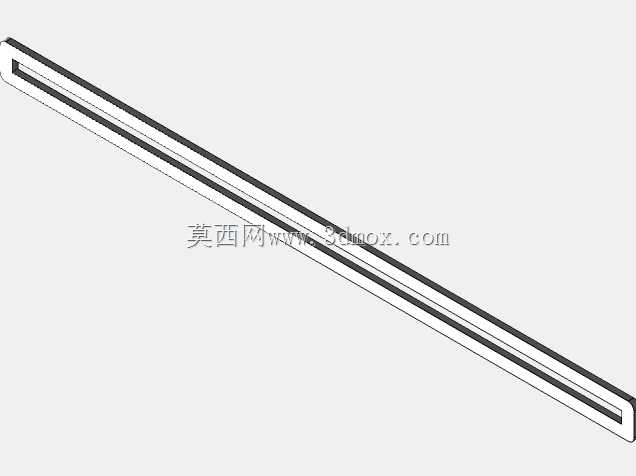

　　从结构设计来看，阀体采用焊接成型工艺，相比铸造阀体，焊接结构的阀体在大口径规格下更容易控制壁厚均匀性，减少铸造缺陷带来的渗漏风险，同时阀体流道采用全通径设计，流道内壁与管道内壁齐平，介质流经时无明显缩径，压损更小，也不容易在阀腔内部积留介质残渣，降低长期使用后的堵塞概率。闸板部分采用不锈钢材质的薄型刀板结构，导向槽设置在阀体两侧的框架内，启闭过程中闸板沿导向槽做直线运动，无旋转动作，因此所需的安装空间远小于同口径的法兰式闸阀，尤其适合管线布置紧凑、安装空间受限的工况。

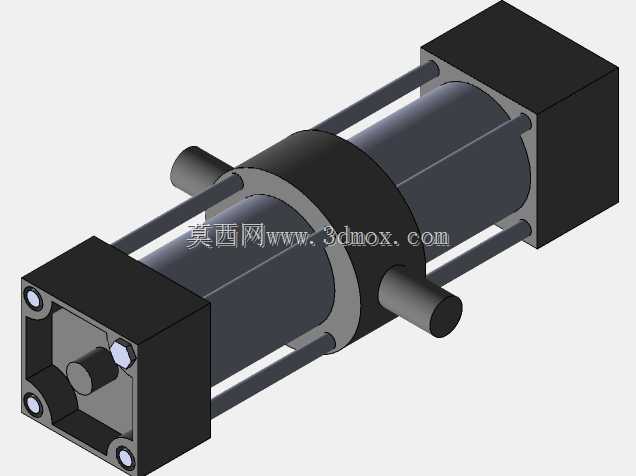

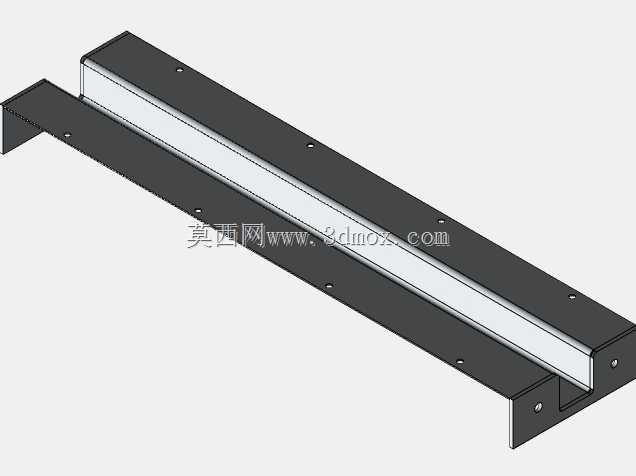

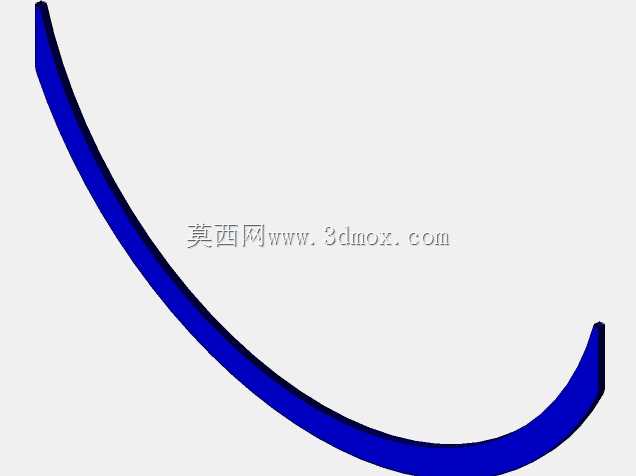

　　驱动端采用直连式气动执行机构，执行机构通过支架与阀体刚性连接，输出杆与闸板采用T型槽连接，无需额外的转接件，传动效率更高，执行机构的行程与闸板的启闭行程完全匹配，全开时闸板完全退入阀体上部的阀腔，不会伸入流道内部影响介质通流；全关时闸板的密封面与阀体上的阀座紧密贴合，阀座采用硬质合金镶嵌结构，耐冲刷、耐磨性能优异，可承受含颗粒介质长期高速冲刷，使用寿命比普通橡胶密封阀座提升数倍。

　　安装边界方面，该阀门采用对夹式连接结构，两端法兰直接与管线法兰对接，阀体本身无突出的法兰边，整体结构长度远短于同压力等级同通径的法兰闸阀，安装时只需保证两端管线的同轴度，将阀体夹在两片管线法兰之间，穿入螺栓均匀紧固即可，无需额外调整安装角度。需要注意的是，由于通径达到1000mm，阀门整体重量较大，安装时需在阀体下部设置承重支撑，避免阀门重量全部由管线法兰承担，长期运行导致法兰变形渗漏。气动执行机构的气源接口设置在执行机构的端部，外接气源管路时需预留足够的操作空间，方便后期维护时更换密封件、检修执行机构。

　　从实际使用场景来看，这类大口径焊接刀闸阀多用于污水处理厂的进水管线、污泥输送管线，以及矿山的尾矿输送管线、电厂的脱硫浆液管线，这类工况的介质普遍含有大量固体颗粒，普通闸阀在启闭时很容易被颗粒卡阻，导致闸板无法关严，甚至损坏密封面，而刀型闸阀的刃口结构可以在关闭过程中将密封面上附着的颗粒刮除，保证密封面贴合紧密。同时焊接阀体的结构强度更高，在PN10的压力等级下，可承受管线水锤带来的瞬时压力冲击，不会出现阀体开裂的问题。

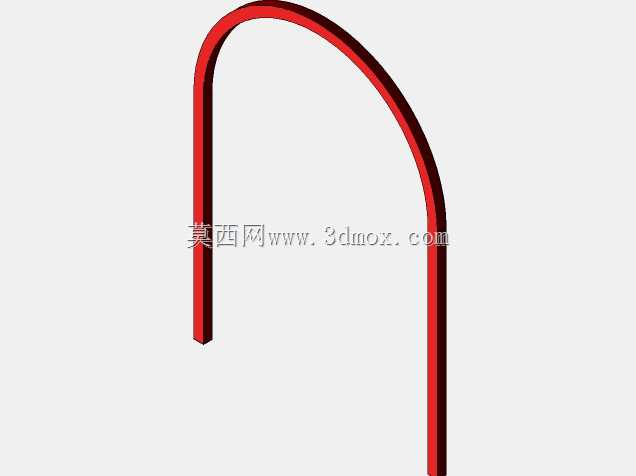

　　设计过程中，针对大口径闸板容易出现的变形问题，在闸板背部设置了多道加强筋结构，既保证闸板的整体刚度，避免启闭过程中闸板变形卡滞，又不会过多增加闸板重量，降低执行机构的驱动力需求。阀腔上部设置了防尘密封结构，可阻止外界灰尘、杂质进入阀腔内部污染导向面，同时也可防止阀腔内的介质向外泄漏，密封组件采用可拆卸结构，后期维护时无需将整个阀门从管线上拆下，即可更换密封填料，大幅降低维护成本。

　　流道设计上，阀体入口处做了圆弧过渡处理，减少介质流入时的紊流，降低介质对阀座密封面的直接冲刷，延长密封件的使用寿命。闸板的密封面采用平面研磨工艺，表面粗糙度达到Ra0.8以下，与阀座密封面的贴合度超过90%，在额定压力下可实现零泄漏。执行机构配置了行程限位开关，可将阀门的启闭状态信号远传到控制室，实现远程自动化控制，无需现场人工操作，适配现代化工厂的自动化管控需求。
