管道巡检双潜式泄漏检测装置

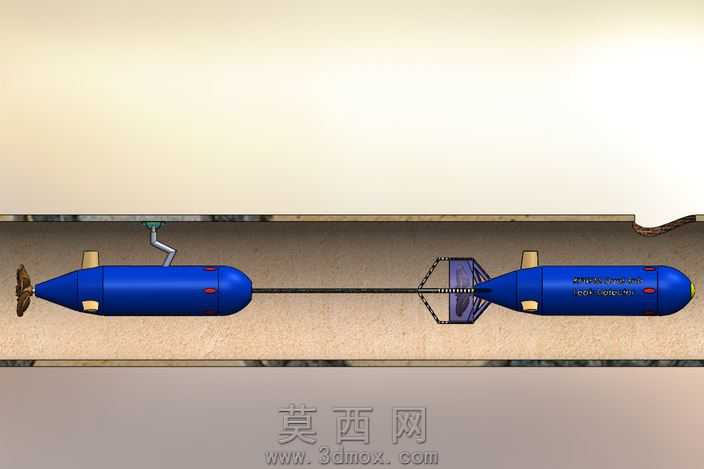

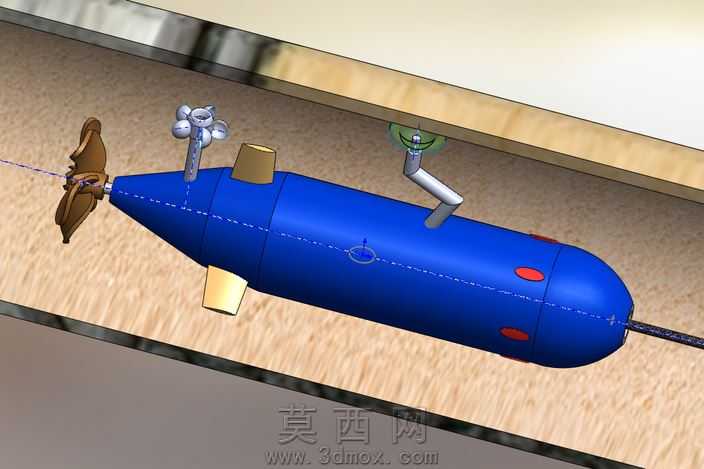

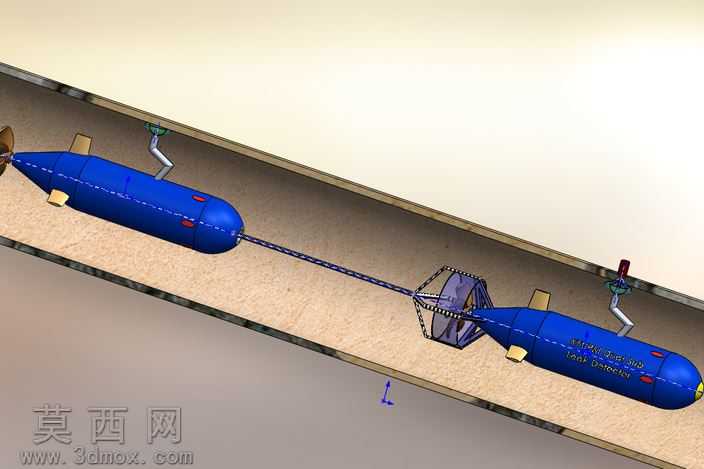

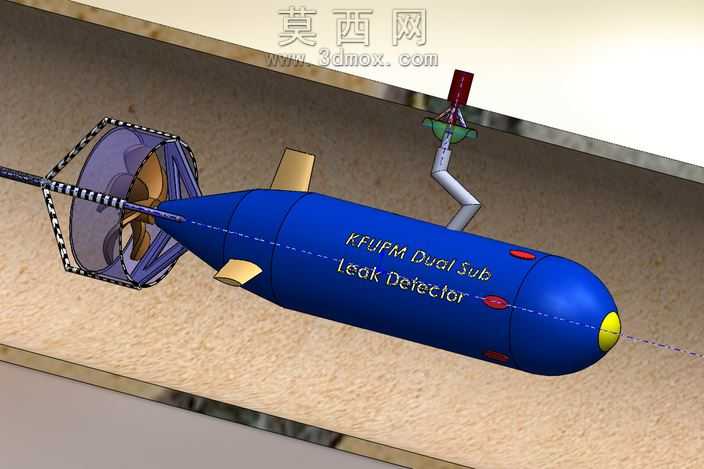

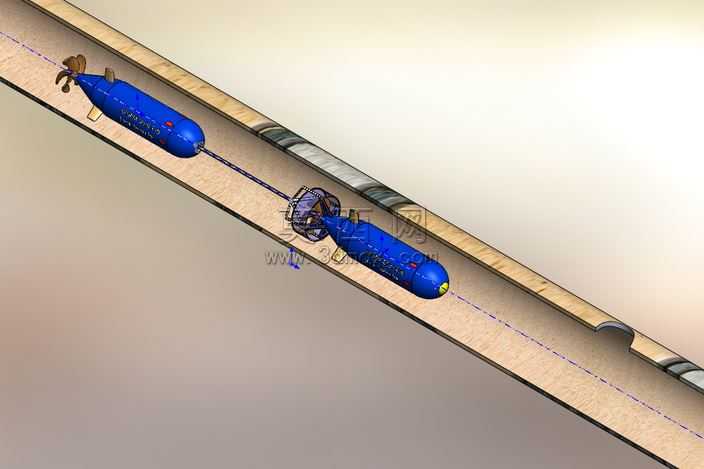

本作品为面向充液管道内部泄漏检测场景设计的双潜体式巡检装置三维模型，整体采用SolidWorks完成全参数化建模，通过装配体层级关系完整还原了装置的各部件连接逻辑与运动结构。模型渲染阶段采用哑光深海蓝作为潜体主体材质，搭配亮黄色的定位标识块、银灰色金属质感的伸缩支撑腿与检测探头，透明材质模拟管道内的充液环境，浅米色还原管道内壁的沉积层质感，整体视觉效果清晰区分各功能部件，直观呈现装置在管道内的工作姿态。结构设计上，两个独立潜体通过柔性牵引缆索串联连接，每个潜体均设置独立的密封舱段，舱内集成动力模块、信号收发模块与检漏传感单元；潜体尾部配置螺旋桨推进结构，周向布置可选择性伸缩的支撑腿，可在不同管径的充液管道内实现居中稳定行进，避免与管壁发生剐蹭。潜体顶部搭载可转向的检测探头，可对管壁的泄漏点位进行精准扫描，双体串联的设计可实现同一管段的二次复核检测，有效降低漏检、误检概率。设计思路围绕海底输油、输水管道的内检测需求展开，参考相关专利的功能逻辑，将远程通信、泄漏信号采集、自适应管径行走、可控转向等功能集成到紧凑的潜体结构中，模型完整还原了各部件的装配关系，可直接用于结构验证、运动仿真以及后续的工程化设计参考，整体建模精度满足工业级设计需求，各部件均可独立编辑参数，方便根据实际应用场景调整潜体尺寸、推进功率以及检测模块的配置方案。
