管道泄漏检测传感器网络实验室测试台架

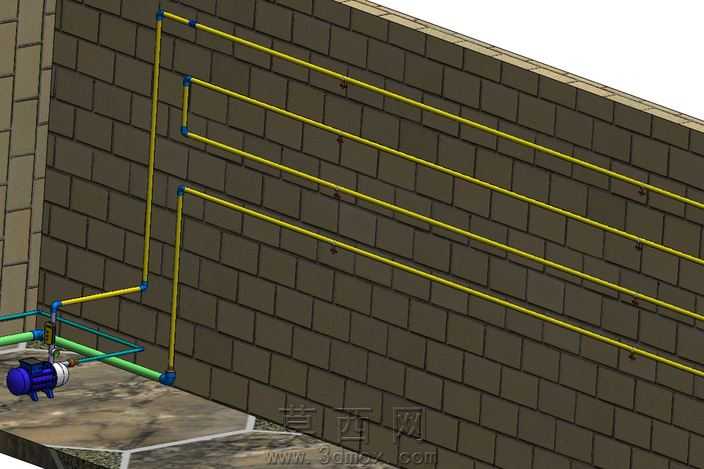

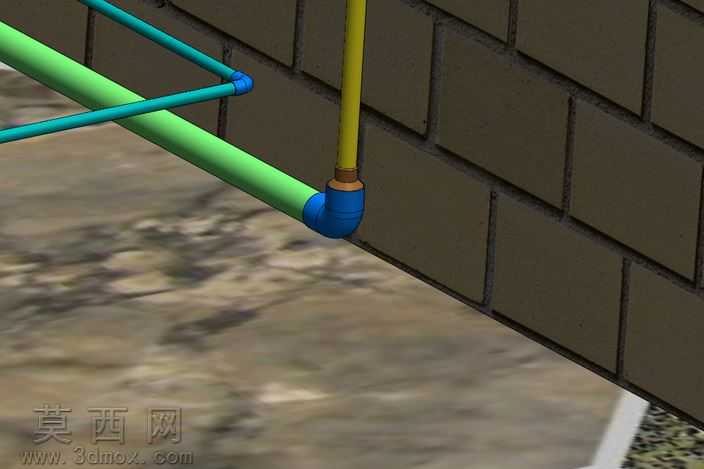

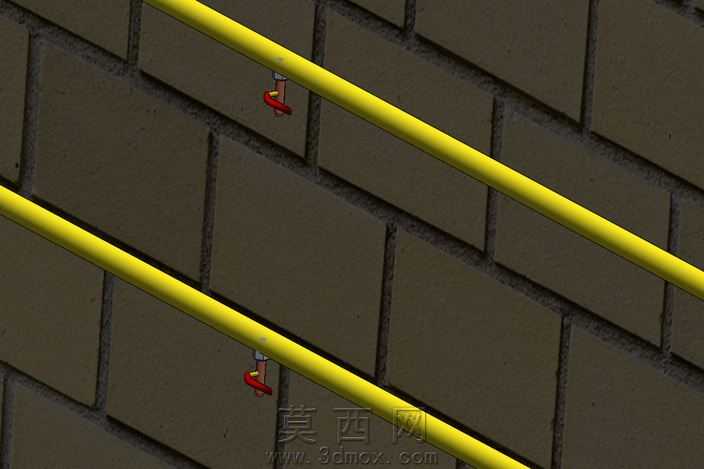

本测试台架采用三维参数化建模方式搭建，整体还原实验室场景下的管道泄漏检测验证环境，建模过程中严格遵循工业管道布设的常规规范，对墙面、地面、管线、动力部件等元素进行1:1比例还原。建模阶段首先搭建实验室基础场景，墙面采用砖块纹理材质，通过纹理映射还原砖墙的拼接缝隙与哑光质感，地面采用水泥地坪材质，添加细微的磨损与污渍纹理提升场景真实度。管线系统分为两类，黄色管线为待测输送管道，建模时采用等径圆柱特征沿布线路径扫描生成，在转角位置采用标准90度弯头衔接，管卡部件通过线性阵列方式沿管道走向均匀布设，还原管道固定于墙面的真实安装状态；绿色管线为辅助回路管线，与黄色主管道通过三通、接头部件实现连通，接头位置添加螺纹细节特征提升结构精细度。动力端采用卧式水泵模型，建模时还原泵体的壳体、接线盒、进出水口等结构，泵体外壳采用蓝色烤漆材质，进出水口采用金属镀锌材质，与管线衔接位置添加法兰盘与密封垫片结构，还原真实的管路连接逻辑。整体模型在渲染阶段采用全局光照方案，模拟实验室室内的均匀漫反射光照效果，对金属管线添加轻微的环境反射，对砖墙、地面等非金属材质调整粗糙度参数，避免过度反光造成的质感失真。设计思路围绕管道泄漏检测算法验证需求展开，整套管线布设包含多段平行管段、转角节点、分支节点，可模拟不同位置、不同类型的管道泄漏场景，为传感器网络的布设优化、泄漏定位算法的精度验证提供可视化的三维仿真载体，模型结构拆分清晰，各部件可单独编辑调整，支持后续根据测试需求修改管线走向、增减传感器安装位、调整泵组参数，适配不同的泄漏检测实验方案。
