时产200公斤秸秆压制成型设备结构设计

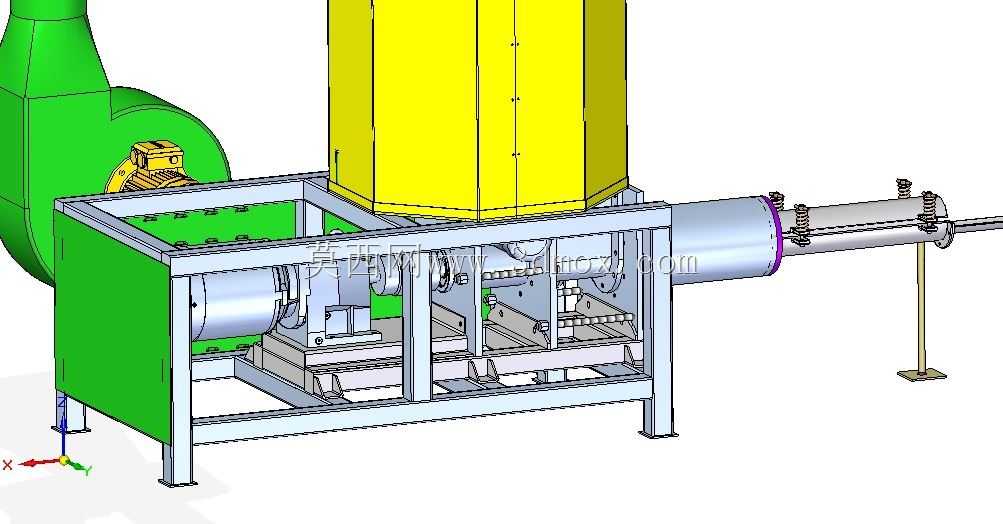

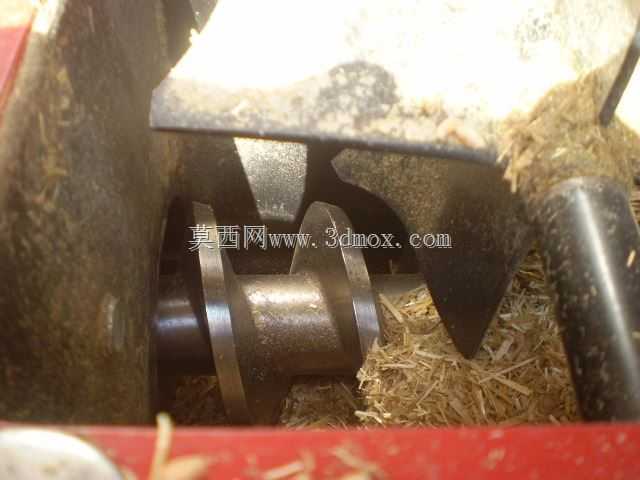

　　这套秸秆成型设备主要面向农林废弃物资源化处理场景，针对分散式秸秆收储点、中小型生物质燃料加工点的作业需求设计，可将破碎后的玉米秸秆、小麦秸秆、稻壳等松散农林废弃物，通过连续挤压成型为密度均匀的棒状或块状成型燃料，解决松散秸秆储运成本高、直接燃烧效率低的行业痛点。设备整体采用模块化布局思路，核心挤压单元布置在设备下部的机架基座上，基座采用型钢焊接框架结构，预留了设备地脚安装孔位，可直接固定在硬化的混凝土地面上，安装时无需额外做复杂的预埋基础，适配乡村加工点、田间临时加工点的场地条件。挤压单元内部采用变螺距螺杆挤压结构，进料段螺距较大，可快速承接上方进料口落入的松散物料，随着螺杆向成型腔方向推进，螺距逐步缩小，

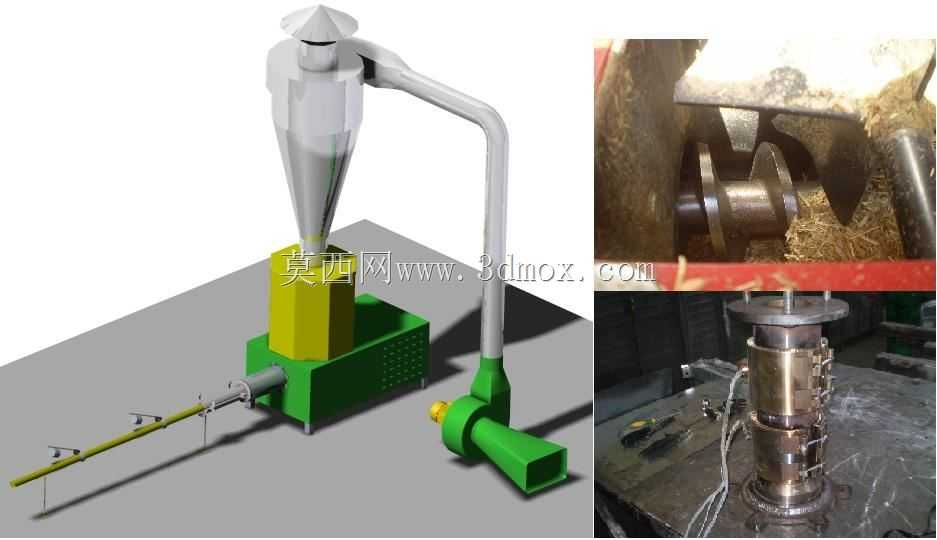

　　配合成型腔内壁的防滑槽结构，对物料持续施加剪切与挤压力，让物料在摩擦生热的作用下木质素软化黏结，最终通过成型模孔挤出为规则的成型产品，成型腔外部设置有环形散热结构，可避免长时间连续作业时腔体温升过高导致物料焦化，保证成型产品的密度与燃烧性能。设备的进料输送单元采用水平螺旋输送结构，输送段长度根据作业时的上料空间设计，可直接匹配常见的皮带上料机出料高度，输送轴末端设置有防缠绕刀片，可切断混入物料中的长纤维秸秆，避免输送段卡料堵转，输送管与挤压单元进料口采用快拆法兰连接，日常清理维护时无需拆卸主体结构即可快速打开通道清理残留物料。设备配套的旋风分离单元布置在挤压单元侧上方，通过大曲率弯管与挤压单元的排气口连接，

　　可将挤压过程中物料裹挟的粉尘与水汽从成型腔引出，利用旋风离心作用将粉尘沉降到下方集料斗，避免作业现场粉尘弥散，弯管采用大圆弧过渡设计，减少风阻与物料挂壁，分离单元的顶部出风口可外接简易除尘布袋，进一步降低作业现场的粉尘浓度，适配环保要求较高的城郊加工点作业需求。驱动单元采用直连式布局，电机通过联轴器与挤压螺杆直接连接，减少皮带传动带来的功率损耗，电机安装座设置有长条形调节孔，可在安装与维护时快速调整电机位置，保证联轴器的同轴度，降低设备运行时的振动与噪音。设备整体的外形尺寸充分考虑中小型加工车间的空间限制，主体结构占地宽度不超过两米，进料端到旋风分离器出料端的总长度控制在四米以内，设备最高点为旋风分离器的顶部风帽，高度不超过三米，

　　可适配常规层高的厂房安装，同时设备各模块的重量均控制在常规叉车的额定载重范围内，转场运输时可拆分后用普通货运车辆装载，无需使用大型吊装设备。从结构设计细节来看，成型腔与螺杆接触的易损部位采用可更换的衬套结构，衬套采用耐磨合金材料制作，磨损后可单独拆卸更换，无需更换整个成型腔体，降低设备长期使用的维护成本；设备的所有转动部位均设置有密封轴承座，可避免粉尘进入轴承内部导致润滑失效，轴承座预留有黄油嘴，日常维护时可直接在设备外部加注润滑脂，无需拆解结构。在实际作业过程中，设备可连续24小时稳定运行，成型后的产品密度可达到每立方厘米一克以上，储运体积仅为松散秸秆的十分之一左右，可直接作为生物质锅炉、民用取暖炉的燃料使用，也可作为饲料压块的基础加工设备，调整成型模孔的尺寸与挤压参数后，也可适配其他松散物料的压块成型作业。
