时产30公斤螺旋式植物籽榨油设备结构设计

　　这套螺旋式植物籽压榨设备，主要面向小型油料加工场景，适配农户自产自榨、村镇小型油坊、特色油料作物初加工等使用需求，可处理油菜籽、花生仁、芝麻、葵花籽等常见含油植物籽粒，通过连续螺旋挤压的方式完成油料的压榨取油作业，相比传统液压榨油设备，具备连续作业效率高、人工干预少、出油稳定性好的特点。

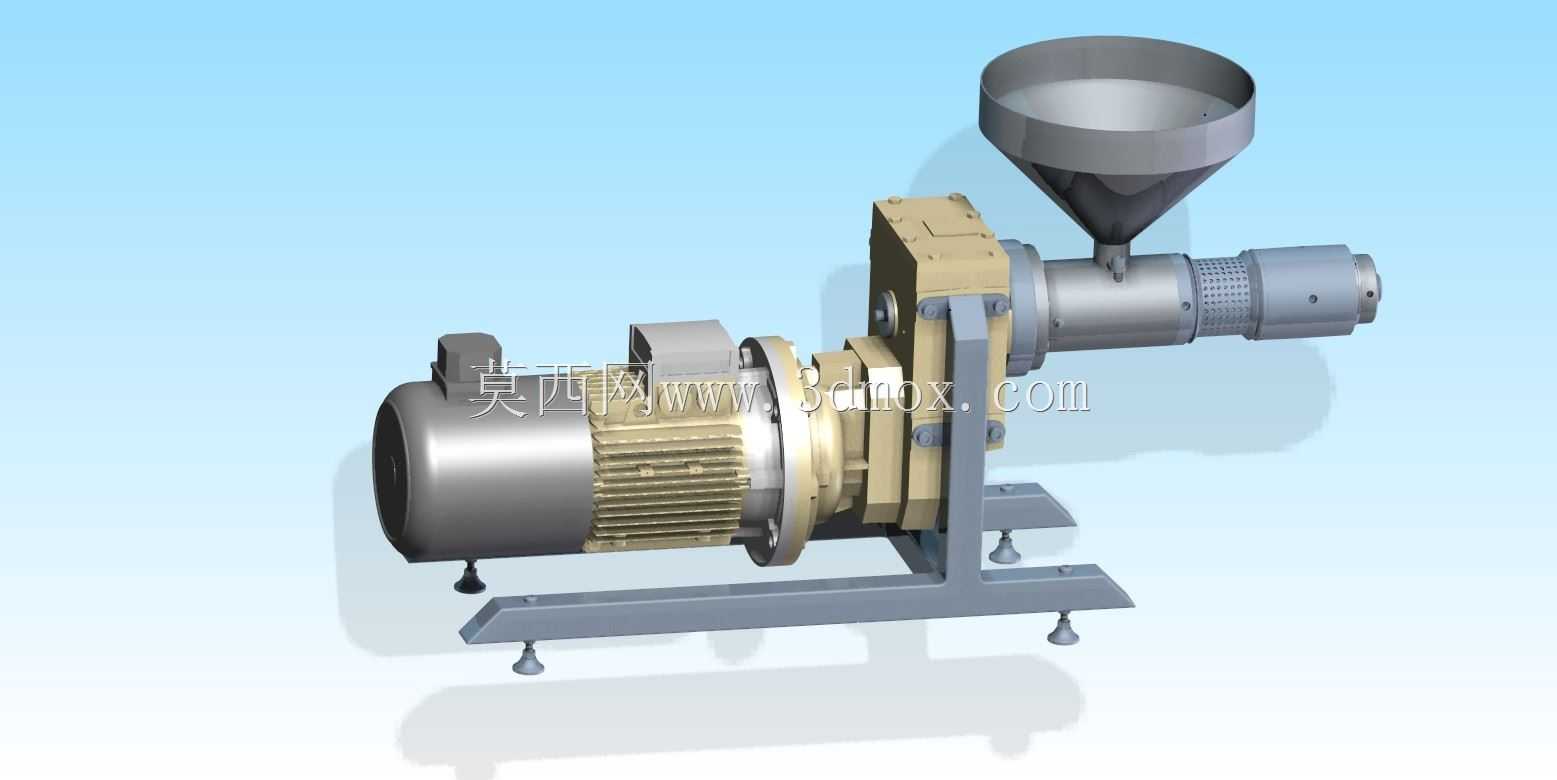

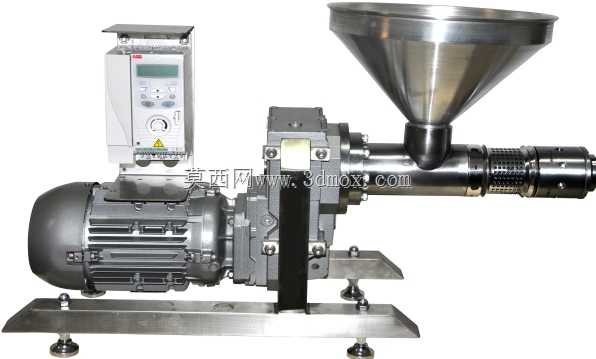

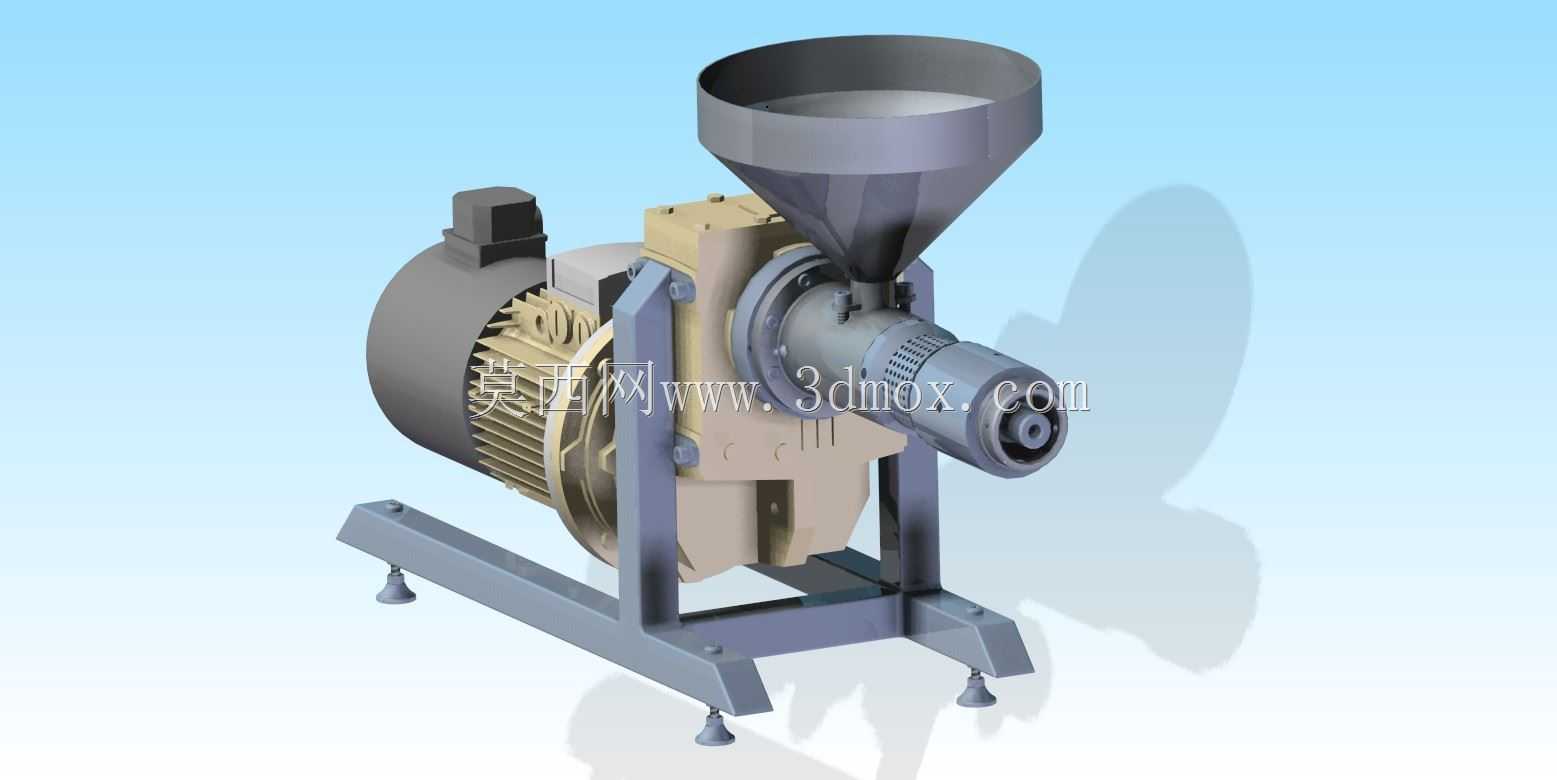

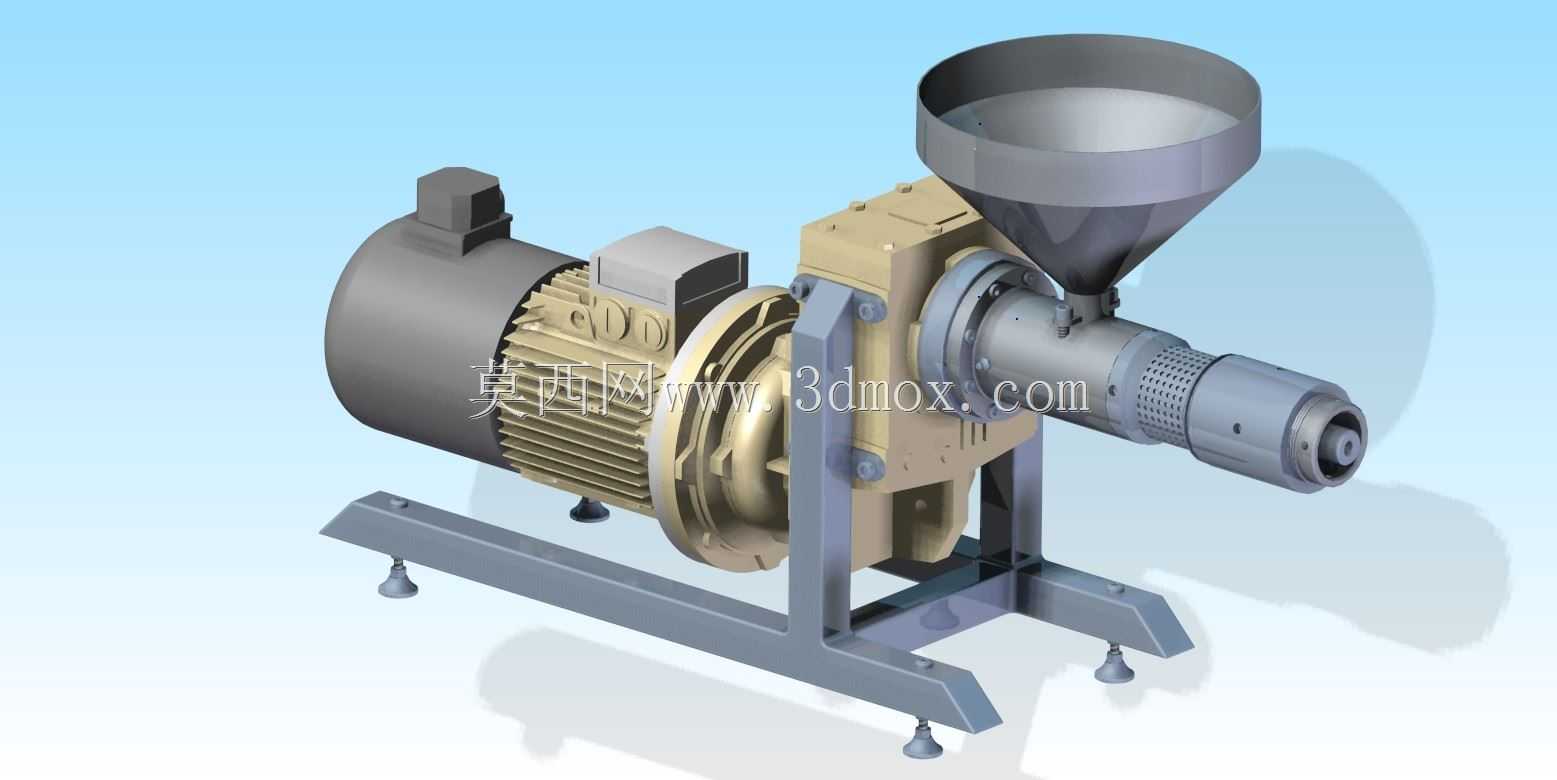

　　从整体结构布局来看，设备采用驱动端与压榨端同轴排布的设计，驱动单元与压榨腔体通过刚性支架连接为整体，底部设置四个可调式支撑脚，可在不平整的安装地面上调整设备水平度，避免运行过程中因重心偏移产生异常振动。进料端设置大口径锥形进料斗，斗体采用渐缩式结构，能够保证油料依靠自重顺畅进入压榨腔，不会出现结拱堵料的问题，进料斗的安装高度经过匹配设计，操作人员站立状态下即可完成添料作业，无需额外搭建加料平台。

　　压榨腔体作为核心作业单元，采用分段式轴套设计，螺旋轴沿进料方向螺距逐渐缩小、轴径逐渐增大，使得油料在腔体内向前输送的过程中，所受的挤压力逐步升高，油料细胞在持续挤压、摩擦作用下破裂，油脂从料胚中析出，通过腔体壁的排油缝隙流出，压榨完成的饼粕则从末端出饼口连续排出。腔体外部设置的加强筋结构，既能够提升腔体的承压能力，避免长期高压作业出现腔体变形，也可以增大散热面积，带走压榨过程中摩擦产生的多余热量，避免腔体内温度过高导致油料焦化，影响毛油品质与饼粕的二次利用价值。

　　驱动单元采用异步电机搭配减速机构的组合，电机输出的高转速低扭矩动力，经过减速机构转换为低转速大扭矩输出，匹配螺旋压榨所需的工作转速与扭矩要求，减速机构与螺旋轴之间采用刚性联轴器连接，传动效率高，维护时拆装便捷。设备的安装边界经过优化，整体占地长度不超过1.2米，宽度不超过0.5米，高度不超过1.1米，无需大面积固定基础，普通硬化地面即可放置安装，适合场地有限的小型加工场景使用。

　　在结构设计过程中，所有与油料接触的部件均采用食品级耐油材质设计，避免油脂长期接触产生锈蚀污染油料；各连接部位采用标准化紧固件，日常检修时可快速拆卸清理压榨腔内部的残留料渣，避免不同品类油料混榨出现风味串杂的问题。设备的传动部位全部设置安全防护壳体，避免操作人员在设备运行过程中误触转动部件，符合小型加工设备的安全使用要求。排油槽设置在压榨腔体下方，采用倾斜式结构，析出的毛油可顺着槽体自然汇集到出油口，方便操作人员收集过滤，不会出现积油残留的问题。出饼口的间隙可通过调整端盖的压紧程度进行微调，以此适配不同含油率的油料作物，调整不同的压榨压力，匹配不同油料的最佳压榨参数，保证出油率与处理效率的平衡。
