球压装泄漏检测激光打标一体机

　　在汽车零部件、液压阀件等大量采用铸造壳体的生产场景中，铸造件的球塞压装、密封性验证、身份标识打标往往分散在不同工位，工件多次转运会带来定位误差、磕碰伤风险，也会拉长单件生产节拍，增加人工上下料的成本。这台集成式设备正是针对这类工序分散的痛点开发，将原本独立的压装、检测、打标、分选工序整合在同一台机架内，实现工件从上料后到合格出料的全流程自动化处理，无需中间转序。

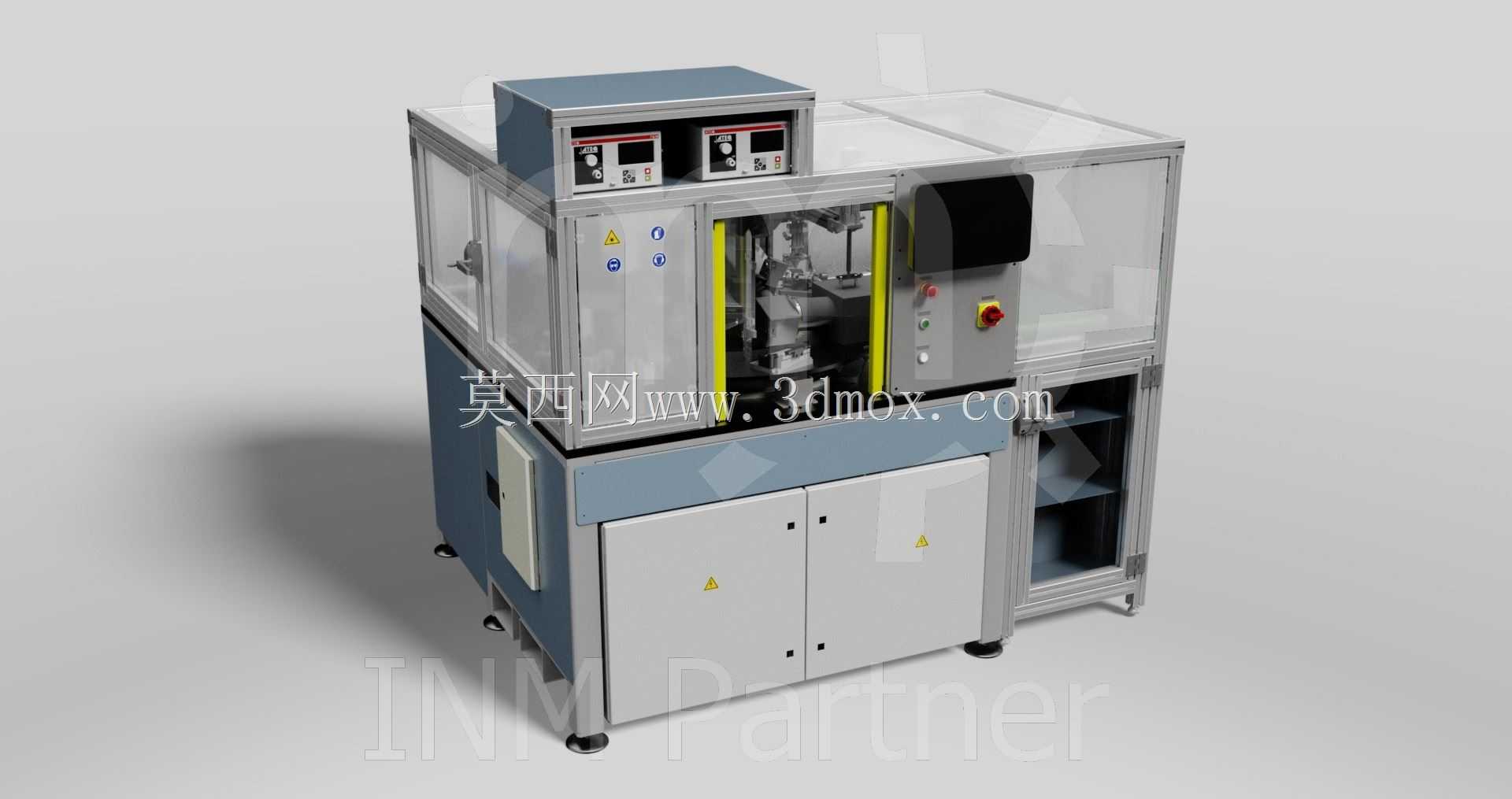

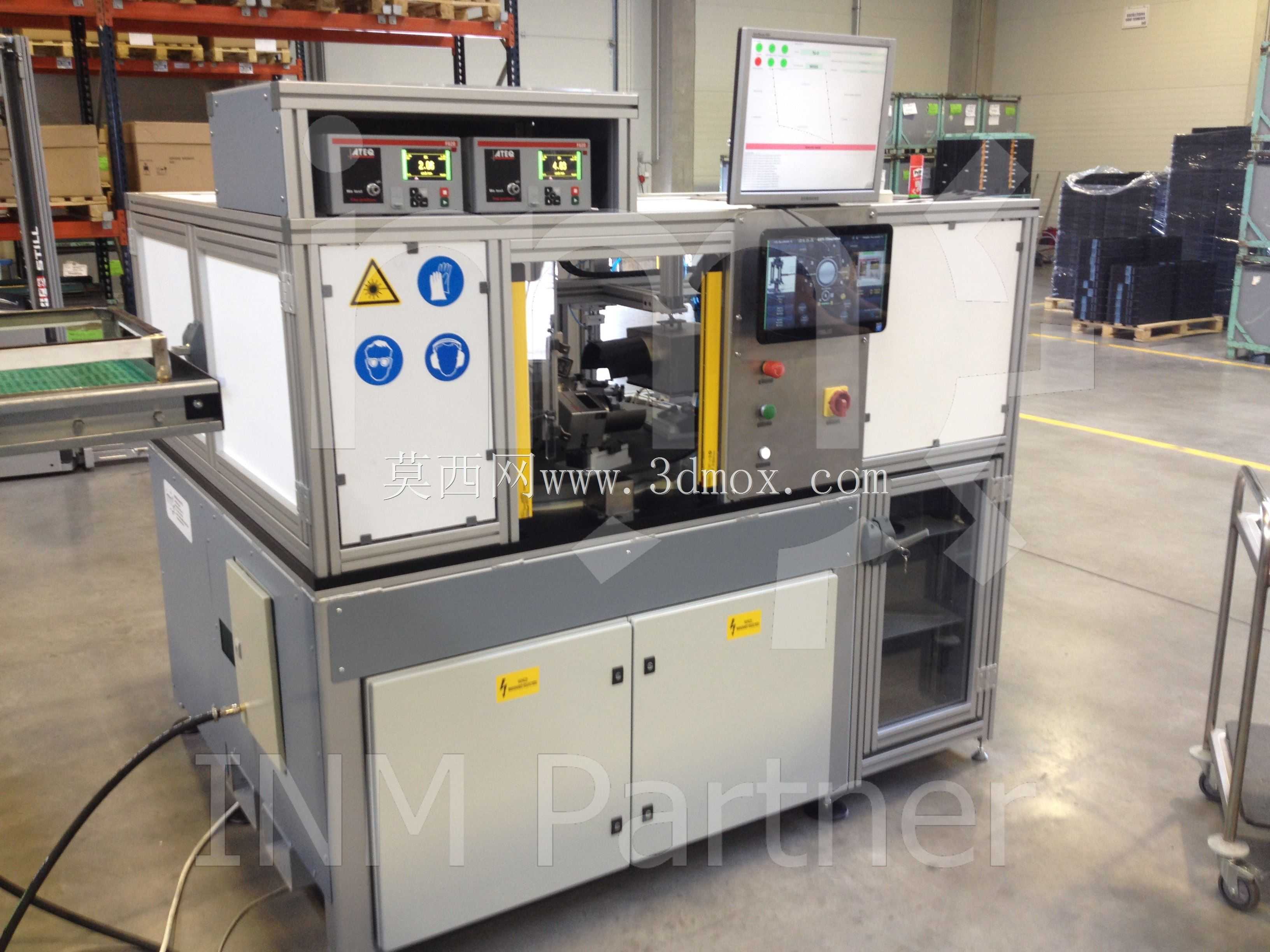

　　从设备布局来看，整体采用铝型材框架搭配钣金护罩的结构，上部操作区域设置透明亚克力防护门，既可以隔绝设备运行时的噪音、防止人员误触运动部件，也能方便操作人员实时观察内部工位的运行状态。操作面板设置在设备前部右侧，集成了急停按钮、启动停止按键、状态指示灯，符合人机工程学的操作高度设计，操作人员站立作业时无需抬手或弯腰即可完成操作。下部柜体分为两个区域，左侧为电气与气动元件安装腔，预留了散热通风口，方便后期维护时更换阀件、检修线路；右侧为不合格品暂存腔，检测出的泄漏不合格件会通过分选机构直接送入该腔室，无需人工分拣。

　　设备的核心功能逻辑围绕工件处理流程搭建：上料后的工件首先被定位夹具精准固定，输送至压装工位，伺服驱动的压头将钢球以设定的压力压入铸造件的预留孔位，压装过程中实时采集压力与位移数据，判断压装深度是否符合工艺要求，避免出现压装不到位或者钢球压裂工件的问题。压装完成的工件自动流转至泄漏测试工位，采用差压式检测方式，向工件内腔充入设定压力的压缩空气，保压过程中监测压力变化值，判定工件是否存在砂眼、压装密封失效等泄漏问题，检测精度可满足大部分低压铸造壳体的密封性要求。泄漏测试合格的工件继续流转至激光打标工位，激光头根据系统存储的工件信息，在工件指定位置刻印二维码、批次号等标识，所有压装参数、泄漏检测数据、打标信息都会同步存储在本地数据库中，可通过工件标识追溯全流程生产数据，满足制造业质量追溯的要求。完成所有工序的合格工件会被输送至出料位，不合格件则在分选工位被推入下部的不合格品腔，实现合格与不合格工件的自动分离。

　　在设计细节上，压装工位采用了导向柱配合直线轴承的结构，保证压头运行的同轴度，避免压装时出现偏载导致钢球歪斜；泄漏测试工位的密封接头采用浮动式设计，可适配工件定位时的微小位置误差，保证密封可靠性，减少检测误判。设备的安装边界充分考虑了车间产线布局需求，整体占地面积控制在较小范围，底部配置可调脚轮与支撑脚杯，既方便设备转场移动，也可在安装时调平设备，保证运行稳定性。电气布线全部采用线槽内走线的方式，强弱电分离布置，避免信号干扰，气路管线采用快插接头连接，后期维护时可快速更换损坏的气管。

　　这类集成式设备相比分散式的单机工位，可减少3名左右的操作人工，单件生产节拍可缩短40%以上，同时避免了人工转运带来的质量风险，非常适合中小批量铸造零部件的生产线配套使用，也可作为独立工作站接入现有产线，适配多品种小批量的柔性生产需求。在建模过程中，所有结构件都按照实际加工装配要求设计，钣金件的折弯圆角、铝型材的连接槽口、标准件的安装位置都完全符合实际生产的装配逻辑，可直接作为设备开发的参考模型，用于方案评审、结构优化或者产线布局仿真使用。
