铸造零件泄漏检测激光标记一体机

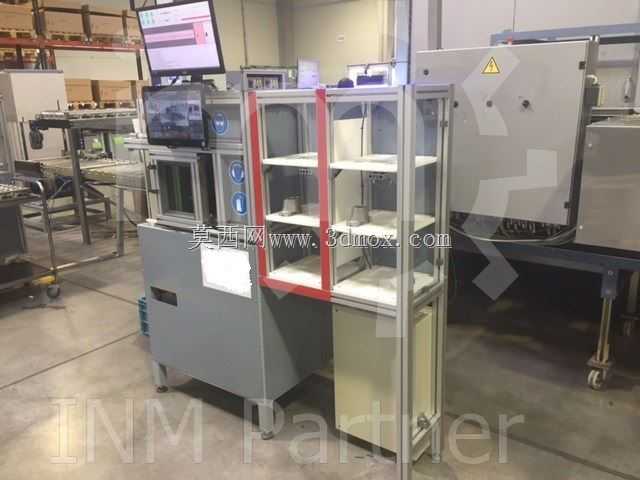

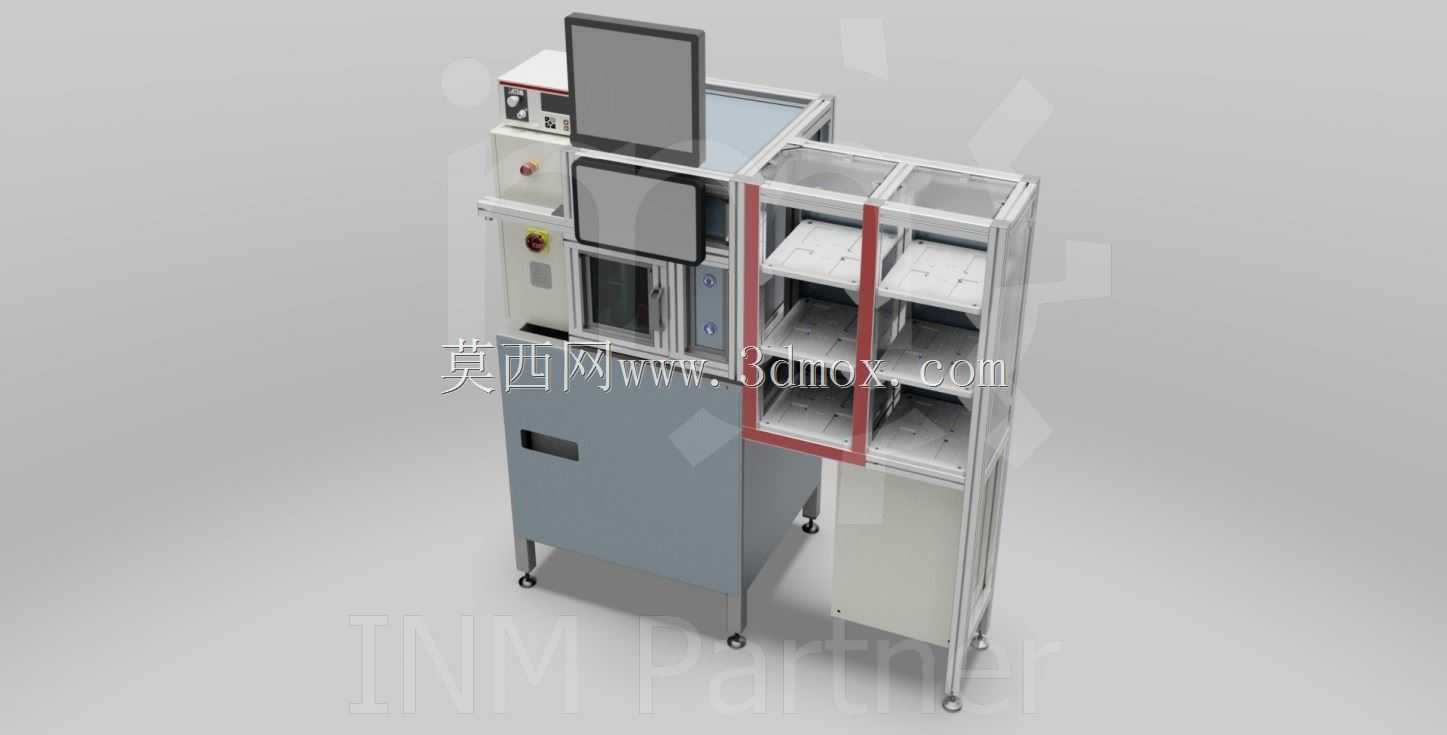

　　在铸造零部件的量产质检环节，这类集成检测与标记功能的专用设备，是衔接机加工与成品入库环节的核心工位装备，主要面向汽车零部件、液压阀件、气动元件等对铸件气密性有硬性要求的生产场景，替代传统人工浸水检漏、后续单独打标的分散工序，把两道核心质检工序整合到同一台设备内完成，大幅压缩工序间的转运等待时间，也避免了工件转运过程中产生的磕碰、二次污染问题。从设备的结构布局来看，整体采用铝型材框架搭配钣金护板的模块化设计，左侧为核心功能作业舱，集成了泄漏检测的气密测试管路、激光标记的打标头及防护结构，上下双显示屏的设计分别对应设备参数设置、检测结果实时显示两个操作维度，操作人员无需切换界面就能同时调取测试参数、查看当前工件的检测数据，操作路径更短，

　　也能减少误操作概率。右侧为多层料架缓存区，采用透明亚克力防护门搭配红色门框标识，既可以直观观察内部待检、已检工件的存放状态，醒目的红色边框也能提示操作人员注意防护门的开关状态，避免设备运行过程中开门触发安全停机，影响生产节拍。设备底部标配可调脚轮与支撑脚杯，兼顾工位移动的便利性与运行时的稳定性，脚轮采用带刹车的工业万向轮，在需要调整设备布局、对接上下游生产线时可以快速推移，到位后旋转脚杯将设备抬升离地，就能保证设备运行时不会因为检测动作、激光打标的轻微振动产生位移，安装时不需要额外做地面预埋固定，对车间场地的适应性更强。从功能实现逻辑来看，工件上料后首先进入泄漏检测工位，设备通过专用封堵接头将铸件的各工艺孔密封，

　　充入设定压力的检测气体，通过压力传感器实时监测腔体内的压力变化，判定铸件是否存在砂眼、缩松等会导致泄漏的铸造缺陷，检测合格的工件会自动输送到激光标记工位，在工件指定位置标记合格标识、批次号、追溯二维码等信息，不合格工件则会被分拣到不合格料道，不会流入下一道工序。设备的料架采用分层式设计，每层可以放置对应规格的工件料盘，适配不同尺寸铸件的缓存需求，不需要频繁更换料架就能兼容多品种小批量的铸件检测需求，换型时只需要更换对应的封堵工装、在操作界面调用对应的检测参数程序即可，换型时间控制在十分钟以内，适配当下铸造行业多品种柔性生产的需求。设计过程中充分考虑了操作人员的作业 ergonomics 要求，操作按钮、

　　显示屏的高度都设置在站立操作的舒适区间，不需要弯腰或者抬手过高就能完成所有操作，防护门的开合力度经过配重调整，开关门的阻力控制在单手可轻松操作的范围，长时间重复作业也不会产生过度疲劳。设备的电气控制元件、气路元件都集成在左侧钣金舱体内，布线走管都采用线槽规整排布，后期维护时可以快速打开侧门排查故障，不需要拆解大量护板，日常保养时只需要定期清理激光头的防护镜片、检查气密管路的接头密封性即可，维护难度低，对车间运维人员的技术要求不高。从安装边界来看，设备整体占地尺寸控制在较小范围，不需要占用过大的车间面积，对接生产线时只需要预留上料位的操作空间、后侧维护门的开启空间即可，不需要额外配置大型的辅助配套设备，只需要接入车间常规的压缩空气气源、工频电源就能正常运行，不需要单独配置特殊的供电、供气设施，对于中小规模的铸造加工车间来说，投入门槛更低，也能快速嵌入现有的生产流水线布局中。
