气动节流阀铝合金方形壳体结构设计

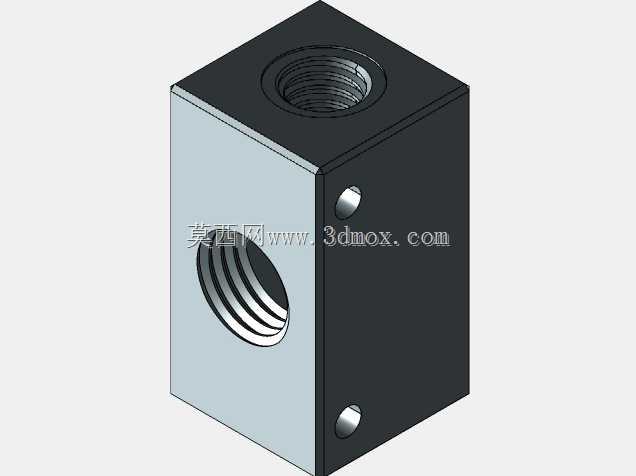

　　在气动控制系统的管路布局中，节流阀作为流量调节的核心执行元件，其外壳的结构合理性直接决定了阀件的安装适配性、耐压能力与长期运行稳定性，本次设计的方形铝合金壳体，正是针对紧凑型气动回路的安装需求开发的专用承载结构。从实际应用场景来看，这类方形壳体的节流阀多应用在设备内部的密集阀组安装区域，比如自动化生产线的气动控制箱、小型气动工装的动力调节支路、实验室气动测试台的管路节点，这类场景往往没有充足的圆弧避让空间，方形结构可以直接贴靠安装板或者相邻阀件排布，相比圆形阀体能节省至少30%的横向安装空间，在多阀并排布置的阀岛集成场景下，空间利用率的提升尤为明显。

　　从功能特性层面看，该壳体承担着三个核心作用：一是作为流道的承载基体，内部需要容纳节流阀芯、密封件与调节端结构，两个垂直相交的内螺纹孔分别对应进气与出气通路，螺纹精度直接决定了管路连接的密封可靠性，设计时螺纹公差按照6H级管控，保证与标准气动管接头的配合紧密度，避免高压气体下的泄漏问题；二是作为安装定位的基准，壳体两个相邻的垂直平面加工有定位销孔，安装时可以通过销孔与安装板上的定位销快速对位，不需要反复调整阀件的管路同轴度，大幅提升现场装配效率；三是作为耐压防护结构，铝合金材质的壁厚经过耐压校核，在1MPa的常规气动工作压力下，壳体的形变率控制在0.02%以内，不会因为长期受压出现流道变形导致的调节精度漂移。

　　设计思路上，摒弃了传统节流阀常用的圆形棒料车削成型方案，采用方形铝块铣削加工的工艺路线，一方面是方形结构的装夹定位更简单，一次装夹即可完成两个垂直流道孔、两个定位销孔以及安装平面的加工，减少二次装夹带来的形位公差；另一方面铝合金的材质选择兼顾了轻量化与散热需求，气动系统在连续高频调节时，节流口处的气体压缩放热可以通过铝合金壳体快速散出，避免密封件长期处于高温环境下加速老化。在流道的相交处，设计时做了0.5mm的圆角过渡，避免直角相交处的应力集中，同时减少气体流经转角处的涡流损耗，降低气流通过时的啸叫噪音，这一点在靠近操作人员的桌面型气动设备上尤为重要，能有效改善作业环境的噪音水平。

　　关于外形尺寸与安装边界，该壳体的长宽高尺寸按照紧凑型阀件的通用安装规范设计，整体为正方块结构，边长控制在标准气动阀件的安装模数范围内，两个垂直的流道螺纹孔规格统一，适配市面上绝大多数的标准气动快插接头，不需要额外配置转接头。两个定位销孔的中心距按照行业通用的安装孔距设计，可以直接兼容市面上多数节流阀的安装板开孔尺寸，替换原有阀件时不需要重新在安装板上钻孔攻丝，降低设备改造的工作量。壳体的表面做了本色阳极氧化处理，既提升了铝合金表面的硬度，避免安装拧紧时表面划伤，也能在常规车间环境下具备不错的抗腐蚀能力，适应多粉尘、少量切削油雾的车间作业环境。在安装边界的预留上，壳体的调节端所在平面预留了足够的扳手操作空间，安装后不需要拆卸相邻阀件即可完成流量调节操作，日常维护的便利性大幅提升。

　　从实际使用的适配性来看，这种方形结构的壳体在安装时不需要额外的固定支架，直接通过两个定位销孔配合螺丝即可固定在安装板上，相比需要管卡固定的圆形阀体，抗振动能力更强，在有持续振动的冲压设备周边气动回路中使用，也不会出现阀件松动、管路偏移的问题。流道的内壁粗糙度控制在Ra1.6以内，减少气体流动时的阻力，在相同的阀芯开度下，流量输出比普通铸造壳体的节流阀更稳定，调节线性度更好，对于需要精准控制气缸运动速度的场合，这种稳定的流量输出能有效提升气缸动作的平顺性，避免气缸爬行或者速度突变的问题。
