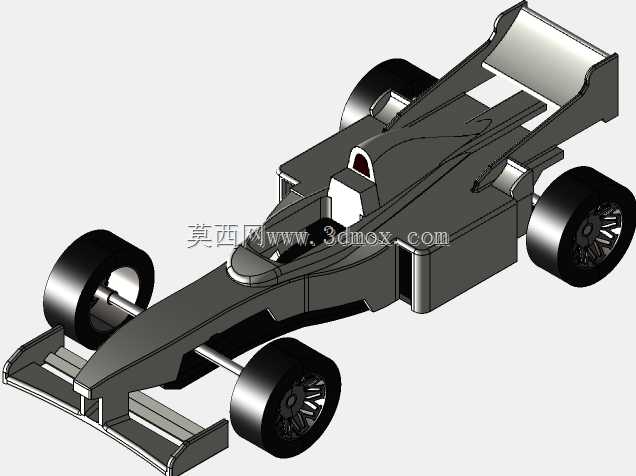

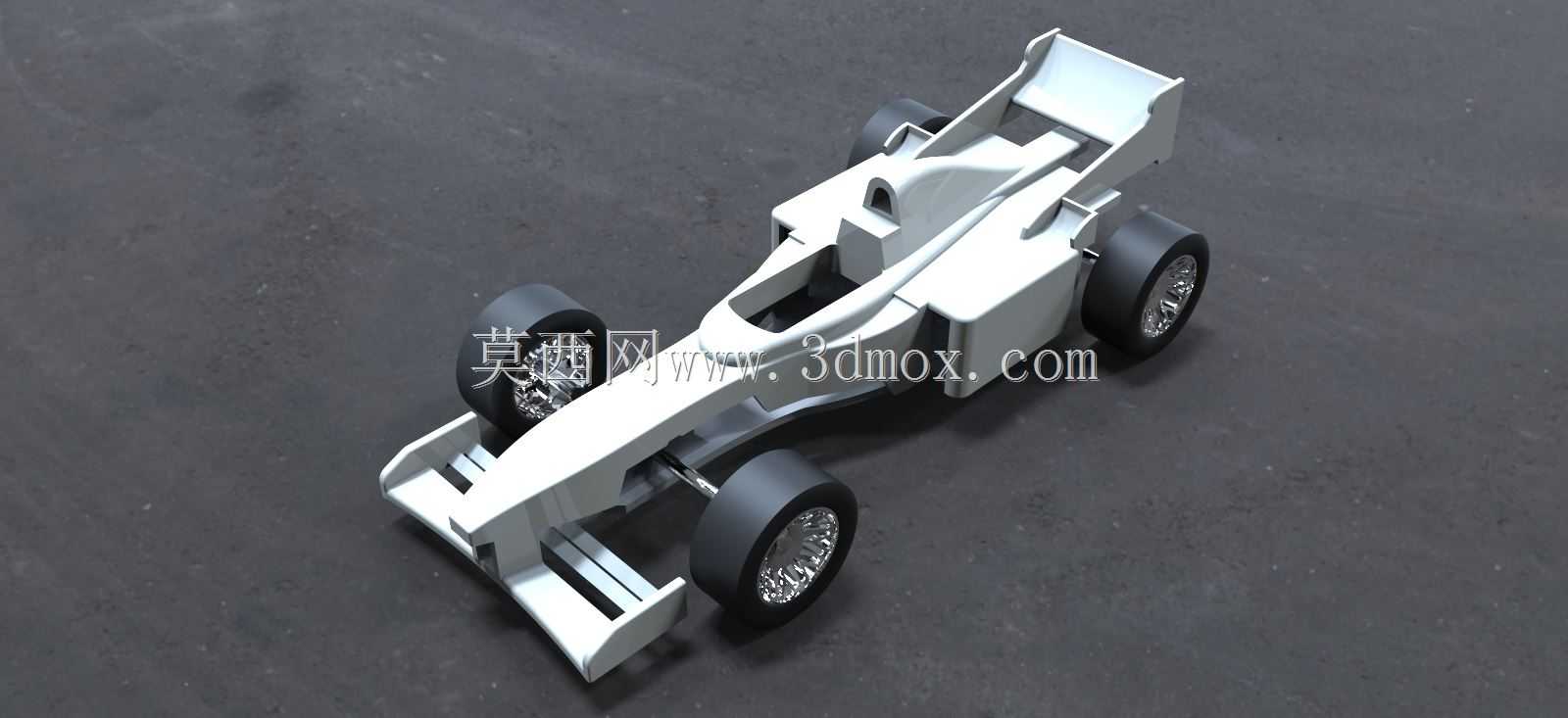

单座方程式F1赛车结构三维设计

　　这套F1赛车的三维结构设计，核心围绕场地竞速赛事的实际使用需求展开，从整车布局到各子系统的边界设定，都严格遵循方程式赛事的车辆技术规则框架，同时兼顾结构合理性与装配可行性。从实际应用场景来看，这类单座竞速赛车主要用于封闭铺装赛道的专业竞速赛事，也可作为高校车辆工程专业教学演示、赛车结构原理实训的具象化载体，帮助学习者理解竞速车辆的动力传递、空气动力学设计、底盘布局逻辑。

　　在功能特性层面，整车采用开轮式单座布局，外露的四个车轮独立布置于车身四角，没有民用车辆的轮拱包覆结构，这种设计一方面是为了降低高速行驶时轮腔内部的乱流阻力，另一方面也能在赛事规则允许的范围内最大化轮距，提升车辆过弯时的侧向稳定性。车身前部的前翼组件采用多层翼片结构，建模时预留了翼片角度调整的装配间隙，可根据不同赛道的下压力需求调整翼片攻角，在低速多弯赛道增大下压力提升轮胎抓地力，在高速直道较多的赛道降低翼片角度减小空气阻力。车身中部的单体壳区域是整车的核心承载结构，建模时预留了驾驶舱的安装边界，驾驶舱轮廓按照单名驾驶员的坐姿空间设定，周边预留了安全防护结构的安装位置，可匹配方程式赛事要求的头部保护装置、座椅安全带固定点的安装需求。

　　动力传动部分的布局采用中置后驱形式，动力单元布置于驾驶舱后方、后轴之前的位置，这种布局可以让整车的质心尽量靠近车辆几何中心，优化前后轴的荷重分配，提升车辆的动态操控响应。建模时对动力单元的外轮廓做了简化处理，预留了与后悬架、传动半轴的连接接口，传动半轴的长度按照轮距与动力单元输出端的位置差设定，满足转向与悬架跳动时的长度补偿需求。后翼组件采用高架式设计，通过两侧的支撑立柱固定于后轴上方的车身结构上，翼片同样采用多层结构，与车身底部的扩散器结构配合，在车辆高速行驶时形成车底低压区，进一步提升整车下压力，让轮胎在高速状态下保持足够的接地载荷。

　　悬架部分采用前后双叉臂独立悬架结构，上下控制臂的铰接点位置经过布局优化，建模时预留了减震器、弹簧的安装空间，转向拉杆的布置位置避开了悬架跳动的运动干涉区域，车轮转向时的最大转角按照赛道竞速的转向需求设定，满足低速过弯时的转向角度要求。轮胎部分采用方程式赛车专用的宽胎设计，前轮轮距略窄于后轮轮距，这种设定可以减少前轮行驶时的乱流对后部下压力的干扰，同时后轮更宽的胎面可以提供更大的驱动力抓地力，匹配大马力动力单元的动力输出需求。

　　在设计思路上，整个建模过程优先保证各部件的装配干涉检查，所有相邻部件之间都预留了合理的装配间隙，比如车轮与悬架控制臂之间、翼片与车身覆盖件之间、传动部件与车体结构之间，都按照实际装配需求留出了足够的操作空间，避免实际生产装配时出现部件干涉的问题。车身覆盖件的曲面设计遵循空气动力学的基本逻辑，所有曲面过渡都尽量顺滑，减少突兀的折角带来的气流分离，车头的鼻锥结构采用逐渐收窄的流线型设计，引导气流顺畅流向车身两侧与底部，减少正面迎风阻力。车身侧面的导流结构设计，可引导气流流向后方的散热区域，为动力单元、制动系统提供足够的冷却气流，避免长时间高负荷行驶时出现部件过热的问题。

　　从安装边界来看，整车的总长、总宽、总高都严格对应方程式赛事的尺寸限制要求，轴距设定兼顾了高速直道的行驶稳定性与低速弯的转向灵活性，车身最低点的离地间隙按照赛道行驶的需求设定，既保证底部扩散器的气流效率，也避免车辆在过起伏路、路肩时出现底盘剐蹭的问题。所有外接部件的安装点都采用标准化的接口设定，比如前翼、后翼与车身的连接位置，悬架与车体的铰接位置，都预留了统一规格的安装孔位，方便后续根据不同的赛事需求更换不同规格的空气动力学套件、调整悬架参数。制动系统的安装位置布置于车轮内侧，预留了刹车卡钳、刹车碟的安装空间，卡钳的布置位置经过优化，减少对轮毂周边气流的干扰，同时保证制动时的散热效率。
