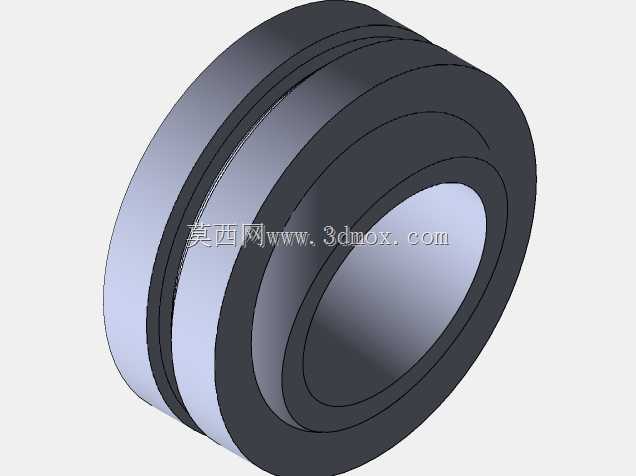

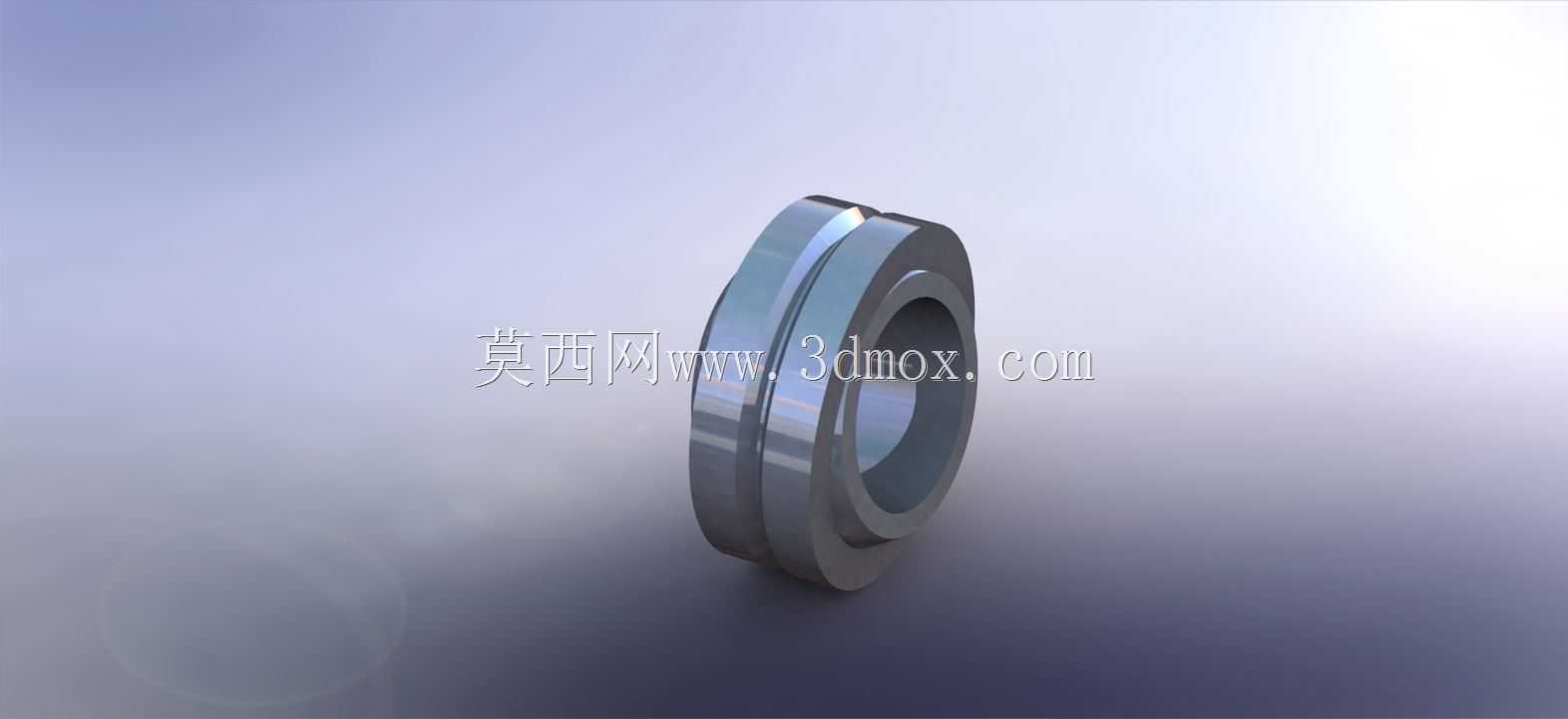

Hansa柔性径向枢轴轴承结构设计

　　在精密传动与小角度摆动机构的设计场景中，这类柔性径向枢轴轴承往往承担着消除传动间隙、补偿安装同轴度误差的核心作用，常见于精密检测仪器的调整机构、小型自动化设备的摆臂连接位、光学调整架的转动支撑点，区别于传统滚动轴承依靠滚动体实现转动的形式，这类柔性枢轴轴承依靠自身材料的弹性形变来实现小角度范围内的无摩擦转动，完全规避了传统轴承存在的游隙、磨损、润滑需求等问题，在对转动精度要求极高、需要长期免维护运行的工况下优势十分明显。从结构设计逻辑来看，该轴承采用一体化的环形基体设计，整体没有拆分的装配零件，不存在装配累积误差，内圈与外圈之间通过薄壁柔性连接段实现力矩传递与角度偏转，径向承载面做了加厚处理，能够承受稳定的径向载荷，

　　同时在偏转过程中柔性段的形变均匀分布，不会出现局部应力集中导致的疲劳断裂问题。设计过程中需要重点考量柔性段的壁厚参数，壁厚过薄会导致径向承载能力不足，受载后容易出现径向窜动影响传动精度，壁厚过厚则会增大转动所需的驱动力矩，同时限制最大偏转角度，无法满足小角度摆动的使用需求。安装边界方面，该轴承的外圈采用标准圆柱面配合设计，可直接压装入设备的安装基座孔位，内圈同样为圆柱通孔结构，可与传动轴采用过渡配合连接，不需要额外设计复杂的定位结构，轴向依靠轴承本体的台阶面实现限位，安装时不需要额外添加锁紧垫片或者定位销，整体装配流程简洁，能够有效缩减设备的装配工时。在实际使用场景中，这类轴承不需要定期加注润滑脂，

　　也不会因为长期运行出现滚动体磨损导致的精度下降问题，尤其适合在洁净室、真空环境、高低温交变等特殊工况下使用，不会出现润滑脂挥发、低温凝固等影响设备运行的问题。从受力特性来看，该轴承在承受纯径向载荷时，柔性连接段的应力分布均匀，额定载荷范围内的形变处于材料的弹性区间内，长期运行不会出现塑性形变，能够长期保持稳定的转动精度，当存在少量的轴向偏载时，柔性段也能通过微小的形变补偿安装误差，避免出现卡滞问题。设计建模过程中，需要重点处理内圈与外圈和柔性段的过渡圆角，所有转角位置都采用大圆弧过渡，避免尖角位置出现应力集中，降低疲劳失效的风险，同时轴承的两个端面都做了平面度要求，保证安装后与配合面的贴合度，避免出现倾斜导致的受力不均。

　　不同于常规的向心球轴承，这类柔性枢轴轴承的转动角度范围通常在正负几度以内，并不适合连续旋转的传动场景，但是在小角度往复摆动的工况下，其无间隙、无摩擦、免维护的特性是传统轴承无法替代的，比如在精密传感器的调整机构中，使用这类轴承可以实现微米级的角度调整精度，不会因为轴承游隙导致调整回程误差，在小型流体控制阀的摆臂驱动结构中，这类轴承可以长期承受频繁的往复摆动，不会因为磨损导致阀位控制精度下降。建模时需要严格控制各段的尺寸公差，内孔与外圆的同轴度公差需要控制在微米级，保证安装后转动中心与设计基准重合，柔性段的壁厚公差需要严格管控，壁厚的不均匀会导致转动过程中力矩波动，影响机构的控制精度，同时端面与内外圆的垂直度公差也需要满足安装要求，避免压装后出现轴承倾斜导致的附加应力。
