Nema23规格57HS100步进电机结构设计

　　在自动化设备的传动选型环节里，57机座号的步进电机一直是中小负载点位运动场景的核心执行元件，这款Nema23规格的57HS100步进电机，从安装边界到结构细节都完全贴合行业通用的设计规范，能直接适配多数常规自动化模组的安装需求。先从实际应用场景说起，这类电机常见于桌面级数控雕刻机的XYZ轴驱动、小型皮带输送线的动力输入、3D打印设备的运动轴传动、非标自动化设备的点位送料机构，还有部分小型包装机械的拉膜、推料工位，因为其输出扭矩区间刚好覆盖0.9N·m到2.2N·m的常用负载范围，不需要额外配置大规格的减速机构就能直接驱动负载，能大幅简化设备的整体传动链设计。

　　从产品功能特性来看，这款两相混合式步进电机采用方形机座设计，前端盖通过四颗安装孔固定，输出轴为单出轴D型切削结构，这种轴端设计能避免传动轮与电机轴之间出现周向打滑，不管是安装同步轮、联轴器还是小型齿轮，都能保证扭矩传递的可靠性。电机机身的散热筋沿轴向分布，在设备连续运行时能通过增加机身表面积提升散热效率，避免长时间高负载运行下出现绕组温升过高导致的扭矩衰减问题。后端预留的编码器安装位（部分同规格型号可加装闭环编码器）也给选型留出了冗余空间，既可以作为开环步进电机使用，也能根据控制精度需求加装反馈元件升级为闭环步进，适配不同定位精度要求的设备场景。

　　说到设计思路，这款电机的结构完全遵循Nema23标准的安装尺寸规范，安装孔位的中心距为47.14mm，输出轴的直径为8mm，轴伸长度根据常规联轴器的安装深度设计为24mm，机座的外形尺寸为57mm×57mm，机身长度100mm，这些尺寸参数完全匹配市面上绝大多数的57步进电机安装支架、电机座的适配尺寸，工程师在做设备改型或者旧设备备件替换时，不需要重新调整安装板的孔位设计，也不用重新核算轴系的配合公差，能直接完成替换安装，大幅缩短设备的设计迭代周期和备件更换的停机时间。

　　在安装边界的设计考量上，电机前端盖的定位凸台直径为38mm，这个凸台尺寸刚好和标准的57电机座止口尺寸匹配，安装时能自动完成电机与安装座的同轴度定位，不需要反复调整电机的中心位置就能保证输出轴与传动丝杠或者同步轮的同轴度，避免因为安装不同心导致的轴系径向跳动、轴承磨损加快等问题。电机的出线方向从机身尾部引出，预留的线长足够连接到设备内部的步进驱动器，接线端采用标准的四线制接线定义，和市面上主流的两相步进驱动器的接线端口完全兼容，不需要重新定义线序就能完成接线调试。

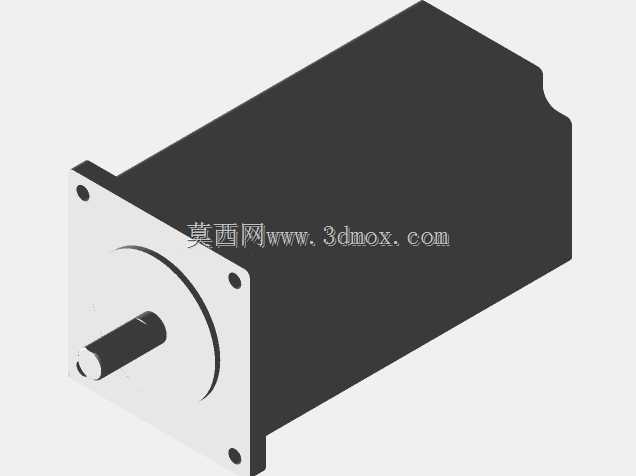

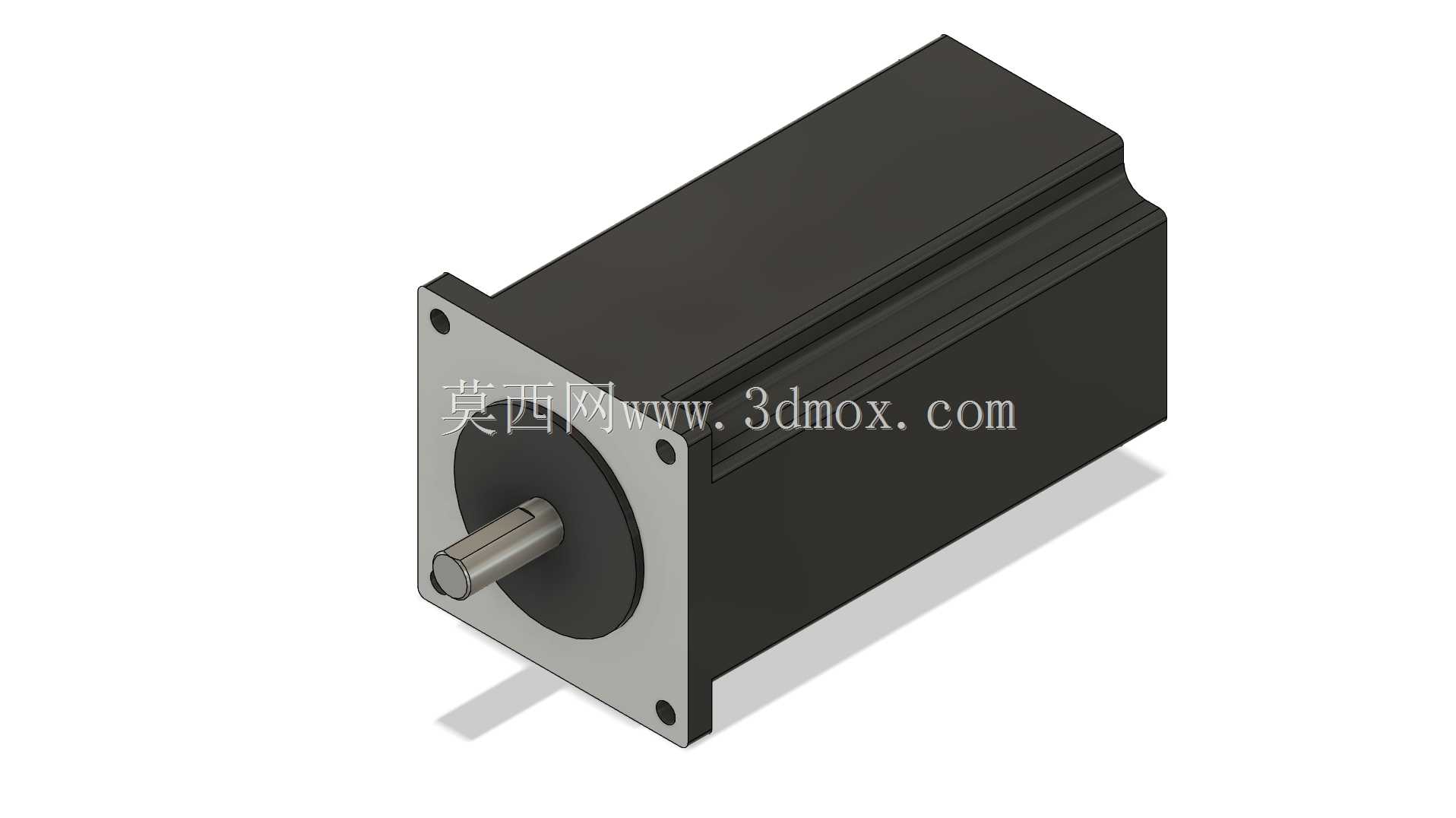

　　从结构细节的建模还原度来看，模型完整还原了电机的前端盖固定螺丝、输出轴的D型切削面、机身的散热筋结构、尾部的出线端结构，甚至前端盖表面的安装沉孔细节都做了准确还原，工程师在做设备三维装配时，可以直接将这个模型导入装配体，用来做干涉检查、安装空间校核，不需要自己重新绘制电机的三维模型，能节省大量的标准件建模时间。比如在做小型雕刻机的设计时，把这个电机模型导入装配体后，可以直接核对电机和龙门架的安装间隙、输出轴和联轴器的配合长度、电机尾部和设备护罩的空间距离，避免实际加工装配时出现空间干涉的问题。

　　另外要提到的是，这类步进电机的运行特性是低速段扭矩输出充足，在转速低于300rpm时能保持稳定的扭矩输出，刚好适配多数非标设备低速重载点位运动的需求，不需要搭配减速箱就能直接驱动丝杠或者同步带完成负载的移动，相比伺服电机来说成本更低，调试也更简单，对于定位精度要求在0.1mm左右的中低精度自动化场景来说，是性价比极高的驱动元件选择。模型在建模时也考虑到了装配配合的公差问题，所有安装孔位、止口、轴径的尺寸都按照行业通用的公差带做了适配，导入装配体后做配合约束时不会出现尺寸冲突，能直接完成同轴、重合等配合操作，提升三维装配的效率。
