RC遥控车型用无刷直流电机结构设计

　　在RC遥控模型车的动力系统选型中，无刷直流电机的结构合理性直接决定整车的动力响应、续航表现与运行稳定性，这款针对RC车型开发的无刷直流电机三维结构，完全围绕模型车紧凑安装空间、高功率密度输出的核心需求展开设计。从实际应用场景来看，这类电机主要适配1/10、1/12比例的电动遥控平跑车、越野车、短卡车型，替代传统有刷电机作为整车动力输出核心，相比同尺寸有刷电机，其无碳刷接触的结构特性可大幅降低运行摩擦损耗，在高转速工况下的效率优势明显，能够支撑模型车完成高速竞速、爬坡、飞坡等大负载动作，同时更长的免维护周期也能减少模型玩家的日常维护工作量。

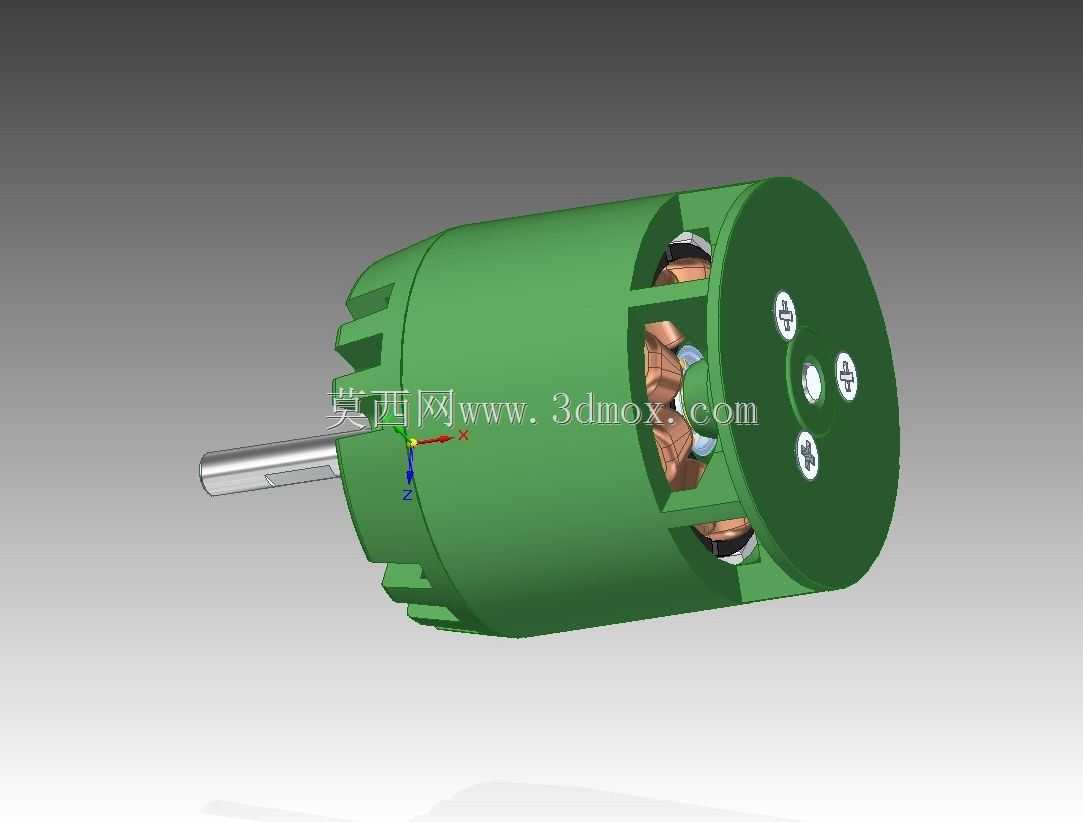

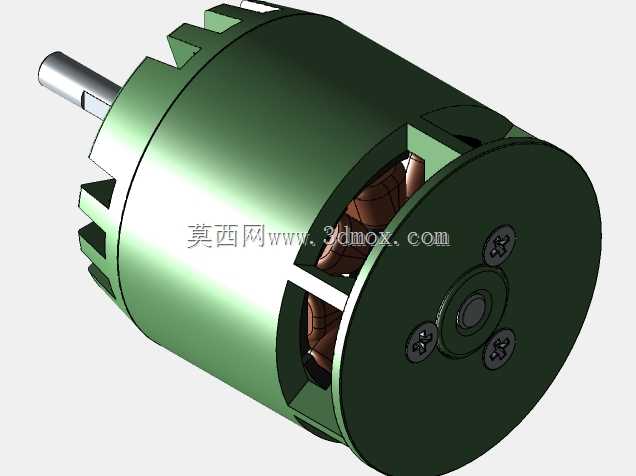

　　从设计思路层面看，这款电机的结构排布完全服务于小体积下的功率输出需求：外壳采用一体式圆柱拉伸结构，后端盖预留对称分布的固定螺丝孔位，可直接匹配模型车通用的电机安装座，输出轴采用标准D型切面设计，能够与模型车常用的钢制电机齿轮实现无滑转配合，避免高速运转时的齿轮打滑问题。内部绕组采用集中式排布设计，磁钢采用表贴式固定在转子铁芯上，既保证了气隙磁场的均匀性，也控制了转子的转动惯量，让电机的油门响应速度更快，符合RC模型车对动力瞬时响应的要求。

　　在安装边界与尺寸控制上，这款电机的外径、机身长度完全匹配主流RC车型的电机舱预留空间，输出轴的伸出长度、轴径均采用行业通用规格，玩家替换原有电机时无需额外修改安装位、更换传动齿轮，可直接完成适配。外壳表面设计有轴向分布的散热筋结构，在电机随整车高速行进时，迎面气流可顺着散热筋快速带走绕组产生的热量，避免持续大油门工况下的电机过热退磁问题，后端盖预留的轴承安装位采用双轴承支撑结构，相比单轴承支撑的同规格电机，输出轴的径向跳动量更小，高速运转时的传动噪音更低，也能承受传动系统传递来的更大径向负载，适配大减速比的传动齿比设定。

　　从功能特性来看，这款电机的内部绕组参数针对RC模型车的常用工况做了匹配，低KV值版本可适配大尺寸轮胎的越野车型，提供充足的低速扭矩输出，高KV值版本可适配平跑竞速车型，满足高转速极速需求。结构上取消了传统有刷电机的碳刷、换向器结构，运转时不存在碳刷磨损产生的粉尘问题，也避免了换向火花对模型车电子设备的电磁干扰，整车的电子调速器、接收机等部件工作稳定性更高。三维建模过程中对所有配合面的公差做了合理设定，外壳与端盖的止口配合、轴承与安装位的过盈配合、磁钢与转子的粘接固定位都做了明确的结构约束，建模时还原了绕组的排布形态、磁钢的充磁方向标识，能够直接用于后续的结构干涉检查、动力性能仿真，也可作为模型玩家改装动力系统、设计定制电机安装座的参考依据，在结构设计上充分考虑了RC模型车实际使用中的碰撞、振动、高温等工况，端盖与外壳的连接螺丝采用均匀分布的三点固定方式，在剧烈振动下也不会出现连接松动问题，输出轴的材质选用高强度合金钢，能够承受传动系统突然加载带来的冲击载荷，避免飞坡落地时的轴体断裂问题。
