高精度混合式步进电机结构三维建模

　　这款步进电机的三维建模完全围绕实际工业装配需求搭建，从结构细节到安装边界都贴合量产实物的工程逻辑。在3C电子精密点胶、小型数控雕刻机走刀驱动、实验室自动化液体工作站移液机构、桌面级3D打印机送丝与轴运动控制这类对开环定位精度有要求的场景里，这类步进电机是核心执行部件，不需要额外加装位置反馈编码器就能实现固定步距角的角位移输出，搭配对应的细分驱动器可以将单步分辨率进一步拆分，满足低速运行时的平稳性要求，避免低速爬行带来的传动误差。

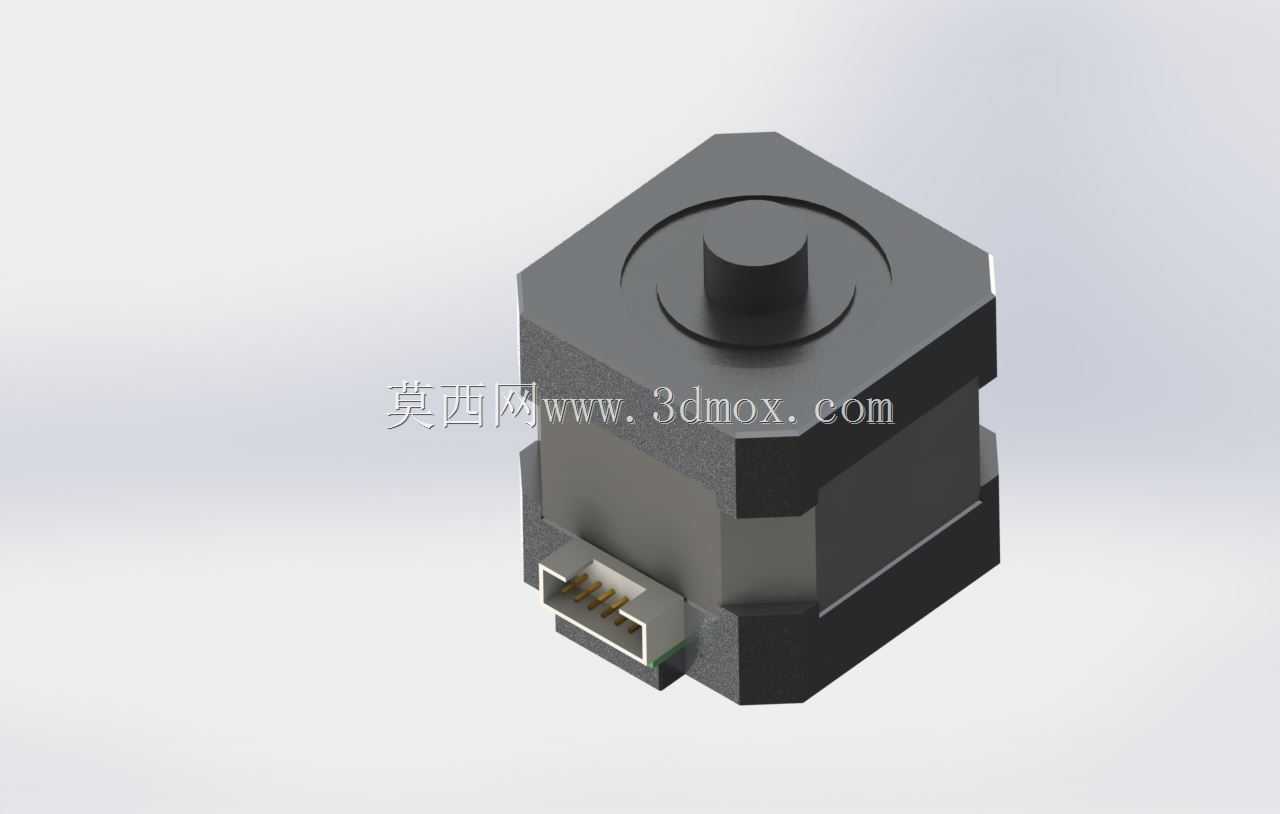

　　建模过程中优先还原了电机本体的分层结构：前端输出轴的轴径公差、轴伸长度按照常规负载安装的预留尺寸设计，轴端的扁位结构也做了细节还原，方便安装同步轮、联轴器时传递扭矩不打滑；中部定子外壳的方形安装法兰做了倒角处理，四个角的安装通孔位置严格遵循行业通用安装孔距标准，不管是直接锁附在设备安装板上，还是搭配减震垫、支架做侧装、立装都能直接匹配安装位，不需要额外二次打孔适配。后端的出线座采用了卧式接插件结构，接插件的针脚定义、插接口深度都做了1:1还原，实际布线时可以直接匹配对应规格的端子线，不会出现接插件干涉、插针错位的问题，接插件旁的出线导向槽也做了结构还原，避免线材弯折角度过大导致内部线芯断裂。

　　从设计思路上看，这款模型没有做过度的外观简化，电机外壳的散热筋结构、端盖与定子壳体的配合止口、转子部分的磁钢结构都做了分层建模，方便结构工程师在做整机装配时直接调用，检查电机与周边传动部件、机架结构的干涉情况。比如在做小型自动化设备布局时，可以直接把这个模型导入装配体，核对电机输出轴中心高与传动轮中心高的匹配度，检查电机尾部接插件的插拔空间是否足够，设备外壳闭合时会不会和电机本体产生干涉，不需要再额外测量实物尺寸做简化建模，能大幅缩短前期方案布局的时间。

　　安装边界方面，模型还原的电机本体总长度、方形外壳的对边尺寸都符合42系列步进电机的常规尺寸区间，输出轴的径向跳动预留空间、电机运行时的散热间隙也在建模时做了对应参考，工程师在做结构设计时可以直接以这个模型为基准预留安装空间：安装板的开孔尺寸、电机与周边结构的安全间隙、接插件的布线折弯半径都可以直接参照模型尺寸设定，避免后期打样装配时出现尺寸不匹配的问题。另外模型也还原了电机本体的阶梯式结构，前端盖的定位凸台尺寸也做了准确还原，当需要把电机嵌入安装到设备内部腔体时，可以直接用凸台做定位，保证电机输出轴的同轴度，减少传动过程中的偏心磨损。

　　不同于外观级的渲染模型，这个建模的所有配合面都按照实际装配公差做了预留，比如端盖和壳体的配合间隙、输出轴和轴承位的配合尺寸都符合机械设计的公差要求，做运动仿真时可以直接添加对应的配合约束，模拟电机输出轴带动负载转动的状态，验证传动机构的运动行程是否符合设计预期，检查运动过程中是否存在结构碰撞。在做非标设备方案评审时，直接调用这个模型也能更直观地展示动力部分的布局，方便和电气工程师核对电机的安装位置、走线方向，提前规避机电安装时的空间冲突问题。
