嵌入式面板型电机速度控制器结构设计

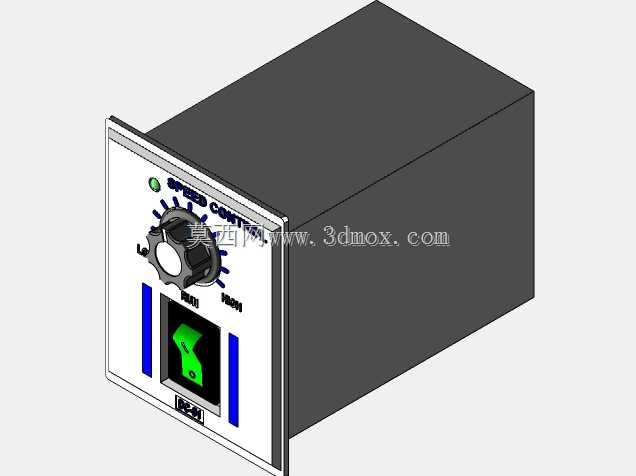

　　这款嵌入式安装的电机速度控制装置，主要面向小型工业传动、流水线辅助工位、小型输送设备、实验台传动系统等需要对电机转速进行连续调节的应用场景，在轻工包装、小型物料输送、实验测试设备、小型机床进给机构这类对安装空间有严格限制、需要操作人员就近快速调整转速的工况下适配性极强。不同于外置式调速器需要额外占用安装空间、布线外露的问题，该控制器采用标准面板嵌入式安装结构，安装时仅需在设备操作面板上开出对应尺寸的矩形安装孔，将控制器主体推入后通过侧边的固定卡扣锁紧即可完成安装，控制器主体为长方体结构，后部深入设备柜体内部，仅操作面板外露在设备操作面，既能够保证操作的便捷性，也能让设备整体布线全部隐藏在柜体内部，避免布线外露带来的积尘、误碰、线路老化加速等问题。

　　从功能设计层面来看，该控制器核心功能是通过脉宽调制原理对直流电机的输入电压占空比进行连续调节，从而实现电机输出转速的无级调整，面板上的主调节旋钮采用带刻度指示的阻尼旋钮结构，旋钮转动时带有清晰的档位阻尼感，操作人员可以根据刻度标识快速将转速调整到目标区间，旋钮周边标注了低速、高速的方向标识，即使是首次操作的人员也能快速判断调节方向，不会出现调节方向搞反的问题。面板中部设置了转速状态指示区域，采用醒目的绿色发光标识来显示当前控制器的工作状态，当控制器处于正常输出状态时，标识点亮，操作人员可以快速判断控制器是否处于正常工作状态，无需额外加装状态指示灯。面板两侧设置了竖向的装饰兼指示条，既能够提升面板的视觉辨识度，也可以在后续功能拓展时作为负载率、故障状态的指示窗口，预留了足够的功能拓展空间。

　　在结构设计思路上，这款控制器优先考虑了工业现场的操作可靠性与安装便捷性，外壳主体采用硬质工程塑料注塑成型，外壳壁厚均匀，既能够保证足够的结构强度，抵御车间内的轻微磕碰，也能实现较好的电气绝缘性能，避免操作人员操作时发生触电风险。控制器后部的壳体做了圆角过渡处理，安装推入时不会刮伤柜体内的其他线路，壳体上预留了标准的接线端子安装位，接线时无需打开控制器主体外壳，仅需在后部对应端子位接入电源进线与电机出线即可完成接线，大幅降低了现场安装的接线难度。面板与主体壳体的接缝处做了台阶式止口设计，能够有效阻挡车间内的粉尘、少量飞溅的液体进入控制器内部，适配多粉尘、轻微潮湿的普通工业车间环境，无需额外加装防护外罩。

　　从安装边界尺寸来看，这款控制器的面板尺寸符合常规小型工控面板元件的通用安装规格，面板宽度与高度适配市面上多数小型设备的操作面板预留孔位，后部主体的深度控制在常规电气柜的安装深度范围内，即使是厚度较薄的台式设备柜体也能顺利安装，不会出现后部顶到柜体内其他元件的问题。控制器的接线端子全部布置在后部端面，接线完成后线路可以顺着柜体内部的走线槽排布，不会与其他元件产生干涉。旋钮的操作高度突出面板表面的尺寸经过优化，既能够保证操作人员转动旋钮时有足够的操作空间，不会出现旋钮过矮难以拧动的问题，也不会因为突出过高导致误碰改变转速参数。面板上的标识全部采用耐摩擦的激光刻印工艺，长期使用不会因为操作人员反复触碰、擦拭出现标识模糊脱落的问题，适配工业现场长期高频操作的使用需求。

　　在实际选型适配时，这款控制器可以直接替换同安装尺寸的老式电位器式调速器，安装孔位完全兼容，无需对原有设备的面板进行二次加工，替换成本极低。相较于老式的电阻式调速器，脉宽调制的调速方式发热更小，调速线性度更好，低速状态下电机扭矩输出更稳定，不会出现低速时电机抖动、扭矩不足的问题，在低速输送、精密进给这类对低速稳定性有要求的工况下表现更稳定。控制器内部的电路板做了三防漆涂覆处理，能够抵御车间内的潮气、腐蚀性气体侵蚀，延长元件的使用寿命，减少日常维护的频次。
