可倾斜式Z激光传感器铝制安装支架

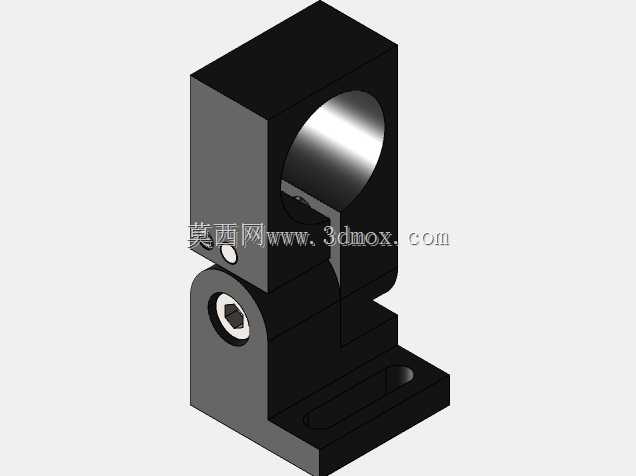

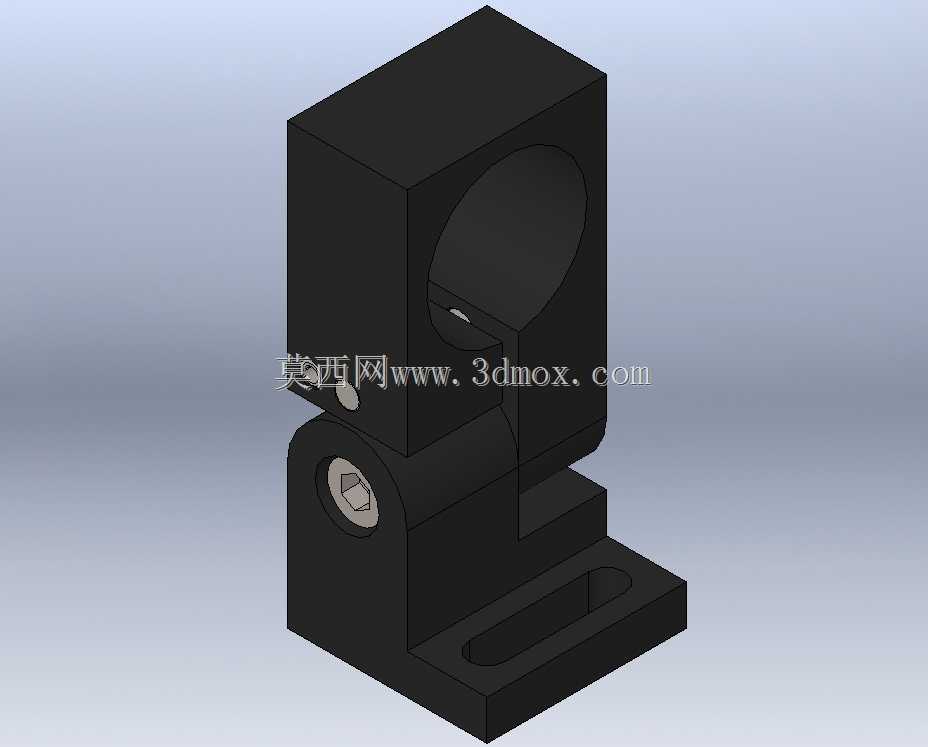

　　在工业视觉检测、精密位移测量、自动化产线定位工位中，激光传感器的安装固定精度直接决定了检测数据的可靠性，这款铝制安装支架正是为适配Z向激光传感单元的安装需求设计，解决了常规固定支架无法灵活调整检测角度、安装适配性差的现场痛点。从实际应用场景来看，这类支架广泛覆盖3C电子产线的元件高度检测、锂电极片涂布厚度测量、五金工件平面度检测、装配工位的到位确认等场景，这类工位普遍存在安装空间紧凑、需要根据被测件位置微调传感器俯仰角度的需求，常规的一体式固定座一旦锁死就无法调整角度，遇到被测件位置偏移或者检测角度需要优化时，只能重新打孔安装，不仅耽误产线调试进度，反复拆装也会影响安装基准的精度。这款支架采用分体铰接式结构设计，

　　上部为传感器装夹腔体，腔体内部做了适配圆柱型激光传感头的圆弧容纳空间，侧面预留紧定螺钉安装位，装入传感器后通过侧面的紧定螺钉锁紧，可避免传感器在设备运行振动中出现偏转、移位的问题，保证激光出射方向的稳定性。下部为安装底座，底座上开设长条形安装槽，而非传统的圆形固定孔，这一设计让支架在安装到设备型材板或者安装平台上时，可以沿着槽的长度方向调整前后位置，不需要完全拧松固定螺栓就能实现位置微调，大幅降低现场调试的工作量。中间的铰接连接部位设置了锁紧螺钉，松开锁紧螺钉时，上部的装夹腔体可以绕铰接轴做一定角度的俯仰倾斜调整，调整范围覆盖常规激光检测所需的角度区间，调整到位后拧紧锁紧螺钉即可锁死角度，不会因为设备长期运行的振动出现角度松脱。

　　材质选用铝合金加工，一方面铝合金的密度低，整体支架重量轻，不会给安装平台带来额外的负重，另一方面铝合金的切削加工性能好，加工后的尺寸精度容易保证，表面做发黑氧化处理后，具备基础的防锈抗腐蚀能力，也能减少车间环境中油污、切削液附着对支架的侵蚀，同时哑光发黑的表面可以避免车间照明光线反射干扰激光传感器的正常检测。从安装边界尺寸来看，底座的长宽尺寸适配常规工业安装的孔位间距，长槽的宽度适配M4/M5规格的安装螺栓，可直接固定在欧标铝型材的T型槽上，也可以固定在钢板加工的安装平台上，不需要额外制作转接板。上部的装夹腔体孔径适配常见的直径18mm、20mm规格的圆柱型Z激光传感头，不需要额外加装轴套就能直接装夹，减少了装配环节的零件数量。

　　在结构设计的细节上，铰接部位的配合面做了防滑纹路处理，锁紧时配合面之间的摩擦力足够大，即使在有持续振动的冲压、裁切设备旁安装，也能保持调整好的角度不发生偏移。底座的安装槽边缘做了倒角处理，安装螺栓滑入槽内时不会被毛刺卡住，提升现场装配的效率。上部装夹腔体的紧定螺钉孔做了沉头设计，紧定螺钉锁紧后不会突出支架表面，避免和周边的管线、其他机构发生干涉。不同于市面上很多一体成型的塑料支架或者薄钢板冲压支架，这款铝制支架的整体刚性足够，在传感器出线端预留了足够的走线空间，不会因为支架结构挤压传感器线缆造成线缆破损。在实际选型使用时，需要注意确认所配激光传感器的外径和上部装夹腔的内径匹配，调整角度时要先松开锁紧螺钉，调整到所需角度后再逐步拧紧，避免蛮力掰动造成铰接部位的损伤。安装到底座上时，建议在螺栓下方加装平垫和弹垫，进一步提升长期运行的防松效果，尤其是在振动较大的工位，加装防松垫圈可以避免固定螺栓松动导致支架移位。这类可调式安装支架的应用，省去了设计人员每次针对不同工位单独设计传感器安装座的建模、出图、加工周期，属于工业传感安装领域的标准化适配零件，能够大幅缩短自动化设备的设计调试周期，也方便后期设备维护时快速更换传感器、调整检测位置。
